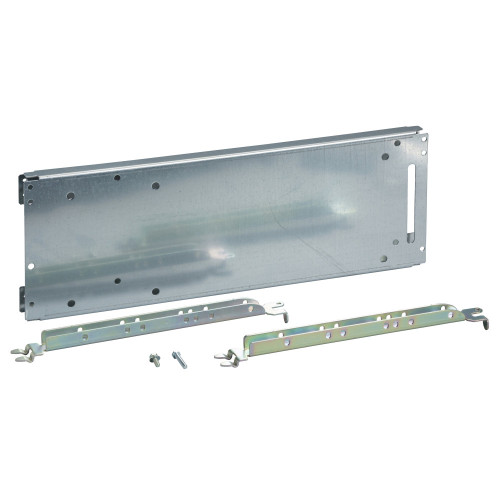

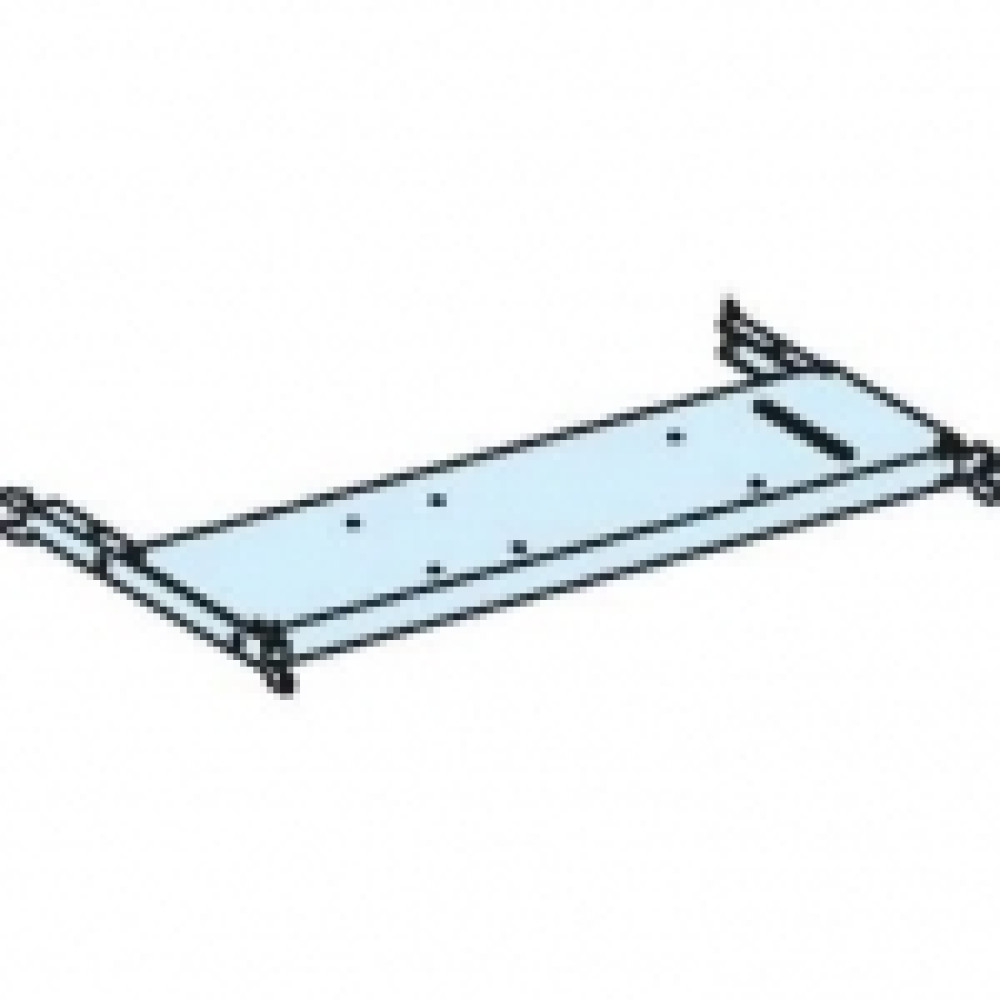

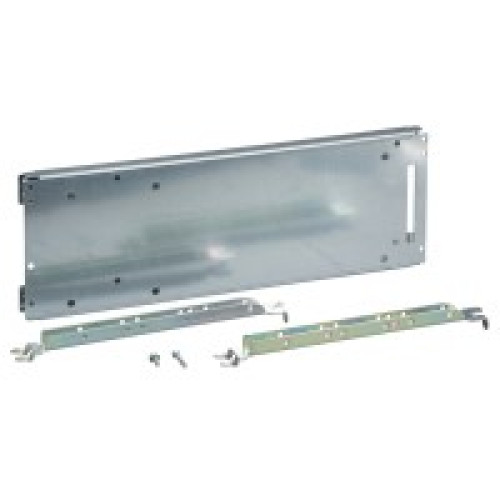

МОНТАЖ. ПЛАТА ДЛЯ АПП-ТОВ NW
03500
Prisma Plus, Серия P, Монтажная плата для NW08-32. диапазон: Prisma - тип устройства или его аксессуаров: монтажная плата - категория - аксессуар/отдельная деталь: аксессуар для установки - смонтированное устройство: Masterpact : выкатной NW20…25 - управление тумблер - вертикальная ориентация установка, Masterpact : стационарный NW08…16 - управление тумблер - вертикальная ориентация установка, Masterpact : стационарный NW20…25 - управление тумблер - вертикальная ориентация установка, Masterpact : стационарный NW32 - управление тумблер - вертикальная ориентация установка, Masterpact : выкатной NW32 - управление тумблер - вертикальная ориентация установка, Masterpact : выкатной NW08…16 - управление тумблер - вертикальная ориентация установка - описание полюсов: 1x 3P : стационарный : NW08…16 вертикальная ориентация установка, 1x 4P : выкатной : NW20…25 вертикальная ориентация установка, 1x 3P : выкатной : NW20…25 вертикальная ориентация установка, 1x 4P : стационарный : NW08…16 вертикальная ориентация установка, 1x 4P : стационарный : NW20…25 вертикальная ориентация установка, 1x 3P : выкатной : NW32 вертикальная ориентация установка, 1x 3P : стационарный : NW32 вертикальная ориентация установка, 1x 4P : выкатной : NW08…16 вертикальная ориентация установка, 1x 4P : выкатной : NW32 вертикальная ориентация установка, 1x 4P : стационарный : NW32 вертикальная ориентация установка, 1x 3P : выкатной : NW08…16 вертикальная ориентация установка, 1x 3P : стационарный : NW20…25 вертикальная ориентация установка. Преимущества: Шкаф Spacial SFP и система Prisma Plus объединены в единое целое для использования в промышленных целях: Высокая стойкость к воздействиям неблагоприятной окружающей среды и большим нагрузкам:, Шкафы Spacial SF имеют степень защиты IP55 и обладают высокой стойкостью внешнему механическому воздействию IK10, сделаны из стали толщиной 1,8 мм. Покрытие – текстурированная эпоксидно-полиэфирная краска, цвет RAL 7035. Соответствие стандартам:, Система Prisma Plus в шкафу Spacial SF обеспечивает установку распределительных щитов, прошедших типовые испытания, в соответствии со стандартом МЭК 61 439-2, Системы смешивания питания и управления.. применения: - Различные сферы промышленности, инфраструктуры, Распределительные щиты, используемые в неблагоприятных условиях или производственных средах, Системы смешивания питания и пульты управления.. Преимущества: решений проверена и обеспечена производителем.... применения: Низковольтные комплектные устройства Prisma предназначены для установки на промышленных и непроизводственных объектах в качестве распределительных щитов на токи до 3200 А.... Преимущества: .. применения: ..
Класс: Монтажная плата для распределительного щита (ID: EC000213)
| ID характеристики | Описание | Значение | Единица измерения |
|---|---|---|---|
| EF000008 | Ширина | 650 | мм |
| EF000040 | Высота | 30 | мм |
| EF000115 | Перфорированный (-ая) | Да | |
| EF000139 | Защитное покрытие поверхности | EV008895 С порошковым покрытием | |
| EF002169 | Материал | EV000179 Сталь |
Характеристики
- Number of vertical modules (50 mm) 16 модули : NW32 , rear connection on Canalis в шкаф 17 модули : NW20...25 , rear connection on Canalis в шкаф 36 модули : NW20...25 , front connection on adaptor в шкаф 19 модули : NW08...16 , front connection on adaptor в шкаф 19 модули : NW20...25 , front connection on adaptor в шкаф 18 модули : NW08...16 , front connection on adaptor в шкаф 36 модули : NW32 , front connection on busbar в шкаф 17 модули : NW08...16 , rear connection on Canalis в шкаф 17 модули : NW32 , rear connection on Canalis в шкаф 20 модули : NW20...25 , front connection on adaptor в шкаф 19 модули : NW32 , front connection on adaptor в шкаф 36 модули : NW20...25 , front connection on busbar в шкаф 15 модули : NW32 , rear connection on adaptor в шкаф 28 модули : NW20...25 , front connection on Canalis в шкаф 20 модули : NW32 , front connection on adaptor в шкаф 16 модули : NW08...16 , rear connection on Canalis в шкаф 27 модули : NW08...16 , front connection on Canalis в шкаф 36 модули : NW08...16 , front connection on busbar в шкаф 16 модули : NW20...25 , rear connection on Canalis в шкаф 15 модули : NW08...16 , rear connection on adaptor в шкаф 36 модули : NW08...16 , front connection on adaptor в шкаф 14 модули : NW20...25 , rear connection on adaptor в шкаф 28 модули : NW32 , front connection on Canalis в шкаф 36 модули : NW32 , front connection on adaptor в шкаф 14 модули : NW08...16 , rear connection on adaptor в шкаф 15 модули : NW20...25 , rear connection on adaptor в шкаф 14 модули : NW32 , rear connection on adaptor в шкаф
- Аксессуар / категория "отдельная деталь" Комплектующие для установки
- Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Диапазон Prisma
- Директива rohs Соответствует  - с  0807  -  Декларация о соответствии Schneider Electric
- Инструкция по утилизация Доступен
- Информация о ремонтопригодности Подлежит замене
- Масса продукта 3.82 kg
- Описание полюсов 1x 4P : закрепленный : NW32 вертикальная установка 1x 3P : закрепленный : NW08...16 вертикальная установка 1x 3P : закрепленный : NW32 вертикальная установка 1x 4P : выдвижной : NW08...16 вертикальная установка 1x 3P : выдвижной : NW20...25 вертикальная установка 1x 4P : закрепленный : NW08...16 вертикальная установка 1x 3P : выдвижной : NW08...16 вертикальная установка 1x 4P : закрепленный : NW20...25 вертикальная установка 1x 3P : закрепленный : NW20...25 вертикальная установка 1x 4P : выдвижной : NW32 вертикальная установка 1x 3P : выдвижной : NW32 вертикальная установка 1x 4P : выдвижной : NW20...25 вертикальная установка
- Описание шкафа/ячейки Шкаф - width 650 mm, depth 600 mm Шкаф - width 650 mm, depth 1000 мм
- Регламент reach Продукт не содержит превышающее норму количество особо опасных веществ
- Семейство продуктов Prisma P
- Сертификация ASEFA
- Смонтированное устройство Masterpact : выдвижной NW08...16 - управление тумблерный переключатель - вертикальная установка Masterpact : выдвижной NW20...25 - управление тумблерный переключатель - вертикальная установка Masterpact : закрепленный NW20...25 - управление тумблерный переключатель - вертикальная установка Masterpact : закрепленный NW32 - управление тумблерный переключатель - вертикальная установка Masterpact : выдвижной NW32 - управление тумблерный переключатель - вертикальная установка Masterpact : закрепленный NW08...16 - управление тумблерный переключатель - вертикальная установка
- Совместимость серий изделий Prisma P
- Стандарты МЭК 61439-2
- Статус предложения Продукт категории Green Premium
- Тип изделия или компонента Монтажная плата
- Ширина оболочки/шкафа 650 mm 600 mm Prisma P cubicle Masterpact NW08...16 fixed toggle vertical 3P 1 front connection on adaptor 18 637.5 mm 650 mm 1000 mm Prisma P cubicle Masterpact NW32 fixed toggle vertical 3P 1 rear connection on adaptor 14 437.5 mm 650 mm 1000 mm Prisma P cubicle Masterpact NW32 drawout toggle vertical 3P 1 rear connection on Canalis 17 837.5 mm 650 mm 600 mm Prisma P cubicle Masterpact NW20...25 drawout toggle vertical 4P 1 front connection on busbar 36 1087.5 mm 650 mm 600 mm Prisma P cubicle Masterpact NW20...25 fixed toggle vertical 3P 1 front connection on Canalis 28 1137.5 mm 650 mm 600 mm Prisma P cubicle Masterpact NW08...16 drawout toggle vertical 3P 1 front connection on adaptor 19 687.5 mm 650 mm 1000 mm Prisma P cubicle Masterpact NW20...25 drawout toggle vertical 4P 1 rear connection on Canalis 17 837.5 mm 650 mm 600 mm Prisma P cubicle Masterpact NW20...25 fixed toggle vertical 4P 1 front connection on Canalis 28 1137.5 mm 650 mm 600 mm Prisma P cubicle Masterpact NW08...16 drawout toggle vertical 4P 1 front connection on adaptor 19 687.5 mm 650 mm 600 mm Prisma P cubicle Masterpact NW32 fixed toggle vertical 4P 1 front connection on Canalis 28 1137.5 mm 650 mm 600 mm Prisma P cubicle Masterpact NW32 drawout toggle vertical 3P 1 front connection on busbar 36 1087.5 mm 650 mm 1000 mm Prisma P cubicle Masterpact NW08...16 fixed toggle vertical 4P 1 rear connection on Canalis 16 787.5 mm 650 mm 1000 mm Prisma P cubicle Masterpact NW32 fixed toggle vertical 4P 1 rear connection on Canalis 16 787.5 mm 650 mm 600 mm Prisma P cubicle Masterpact NW32 drawout toggle vertical 4P 1 front connection on busbar 36 1087.5 mm 650 mm 600 mm Prisma P cubicle Masterpact NW08...16 drawout toggle vertical 3P 1 front connection on adaptor 36 1087.5 mm 650 mm 600 mm Prisma P cubicle Masterpact NW08...16 fixed toggle vertical 4P 1 front connection on Canalis 27 1087.5 mm 650 mm 600 mm Prisma P cubicle Masterpact NW32 fixed toggle vertical 3P 1 front connection on Canalis 28 1137.5 mm 650 mm 1000 mm Prisma P cubicle Masterpact NW32 drawout toggle vertical 3P 1 rear connection on adaptor 15 487.5 mm 650 mm 600 mm Prisma P cubicle Masterpact NW32 fixed toggle vertical 3P 1 front connection on busbar 36 1037.5 mm 650 mm 1000 mm Prisma P cubicle Masterpact NW08...16 drawout toggle vertical 4P 1 rear connection on Canalis 17 837.5 mm 650 mm 600 mm Prisma P cubicle Masterpact NW20...25 fixed toggle vertical 3P 1 front connection on adaptor 19 687.5 mm 650 mm 600 mm Prisma P cubicle Masterpact NW32 drawout toggle vertical 3P 1 front connection on Canalis 28 1137.5 mm 650 mm 600 mm Prisma P cubicle Masterpact NW20...25 fixed toggle vertical 3P 1 front connection on busbar 36 1037.5 mm 650 mm 1000 mm Prisma P cubicle Masterpact NW08...16 fixed toggle vertical 3P 1 rear connection on adaptor 14 437.5 mm 650 mm 1000 mm Prisma P cubicle Masterpact NW08...16 drawout toggle vertical 3P 1 rear connection on adaptor 15 487.5 mm 650 mm 600 mm Prisma P cubicle Masterpact NW20...25 fixed toggle vertical 4P 1 front connection on busbar 36 1037.5 mm 650 mm 1000 mm Prisma P cubicle Masterpact NW20...25 drawout toggle vertical 3P 1 rear connection on adaptor 15 487.5 mm 650 mm 1000 mm Prisma P cubicle Masterpact NW20...25 fixed toggle vertical 3P 1 rear connection on adaptor 14 437.5 mm 650 mm 600 mm Prisma P cubicle Masterpact NW20...25 drawout toggle vertical 4P 1 front connection on adaptor 20 737.5 mm 650 mm 600 mm Prisma P cubicle Masterpact NW08...16 drawout toggle vertical 4P 1 front connection on adaptor 36 1087.5 mm 650 mm 600 mm Prisma P cubicle Masterpact NW08...16 drawout toggle vertical 3P 1 front connection on Canalis 27 1087.5 mm 650 mm 1000 mm Prisma P cubicle Masterpact NW32 drawout toggle vertical 4P 1 rear connection on Canalis 17 837.5 mm 650 mm 600 mm Prisma P cubicle Masterpact NW08...16 fixed toggle vertical 4P 1 front connection on busbar 36 1037.5 mm 650 mm 600 mm Prisma P cubicle Masterpact NW32 fixed toggle vertical 4P 1 front connection on busbar 36 1037.5 mm 650 mm 600 mm Prisma P cubicle Masterpact NW32 drawout toggle vertical 3P 1 front connection on adaptor 20 737.5 mm 650 mm 600 mm Prisma P cubicle Masterpact NW08...16 fixed toggle vertical 4P 1 front connection on adaptor 18 637.5 mm 650 mm 600 mm Prisma P cubicle Masterpact NW20...25 drawout toggle vertical 4P 1 front connection on adaptor 36 1087.5 mm 650 mm 600 mm Prisma P cubicle Masterpact NW32 drawout toggle vertical 3P 1 front connection on adaptor 36 1087.5 mm 650 mm 1000 mm Prisma P cubicle Masterpact NW08...16 fixed toggle vertical 3P 1 rear connection on Canalis 16 787.5 mm 650 mm 600 mm Prisma P cubicle Masterpact NW08...16 drawout toggle vertical 4P 1 front connection on Canalis 27 1087.5 mm 650 mm 600 mm Prisma P cubicle Masterpact NW32 drawout toggle vertical 4P 1 front connection on adaptor 36 1087.5 mm 650 mm 1000 mm Prisma P cubicle Masterpact NW20...25 drawout toggle vertical 4P 1 rear connection on adaptor 15 487.5 mm 650 mm 600 mm Prisma P cubicle Masterpact NW20...25 drawout toggle vertical 3P 1 front connection on busbar 36 1087.5 mm 650 mm 1000 mm Prisma P cubicle Masterpact NW08...16 fixed toggle vertical 4P 1 rear connection on adaptor 14 437.5 mm 650 mm 600 mm Prisma P cubicle Masterpact NW32 drawout toggle vertical 4P 1 front connection on adaptor 20 737.5 mm 650 mm 600 mm Prisma P cubicle Masterpact NW08...16 fixed toggle vertical 3P 1 front connection on busbar 36 1037.5 mm 650 mm 600 mm Prisma P cubicle Masterpact NW32 fixed toggle vertical 3P 1 front connection on adaptor 19 687.5 mm 650 mm 600 mm Prisma P cubicle Masterpact NW08...16 fixed toggle vertical 3P 1 front connection on Canalis 27 1087.5 mm 650 mm 1000 mm Prisma P cubicle Masterpact NW08...16 drawout toggle vertical 3P 1 rear connection on Canalis 17 837.5 mm 650 mm 600 mm Prisma P cubicle Masterpact NW20...25 fixed toggle vertical 4P 1 front connection on adaptor 19 687.5 mm 650 mm 1000 mm Prisma P cubicle Masterpact NW20...25 fixed toggle vertical 3P 1 rear connection on Canalis 16 787.5 mm 650 mm 600 mm Prisma P cubicle Masterpact NW20...25 drawout toggle vertical 3P 1 front connection on adaptor 36 1087.5 mm 650 mm 1000 mm Prisma P cubicle Masterpact NW32 fixed toggle vertical 4P 1 rear connection on adaptor 14 437.5 mm 650 mm 1000 mm Prisma P cubicle Masterpact NW32 drawout toggle vertical 4P 1 rear connection on adaptor 15 487.5 mm 650 mm 1000 mm Prisma P cubicle Masterpact NW32 fixed toggle vertical 3P 1 rear connection on Canalis 16 787.5 mm 650 mm 1000 mm Prisma P cubicle Masterpact NW20...25 fixed toggle vertical 4P 1 rear connection on Canalis 16 787.5 mm 650 mm 600 mm Prisma P cubicle Masterpact NW20...25 drawout toggle vertical 3P 1 front connection on adaptor 20 737.5 mm 650 mm 600 mm Prisma P cubicle Masterpact NW08...16 drawout toggle vertical 3P 1 front connection on busbar 36 1087.5 mm 650 mm 600 mm Prisma P cubicle Masterpact NW20...25 drawout toggle vertical 4P 1 front connection on Canalis 28 1137.5 mm 650 mm 600 mm Prisma P cubicle Masterpact NW20...25 drawout toggle vertical 3P 1 front connection on Canalis 28 1137.5 mm 650 mm 1000 mm Prisma P cubicle Masterpact NW20...25 fixed toggle vertical 4P 1 rear connection on adaptor 14 437.5 mm 650 mm 600 mm Prisma P cubicle Masterpact NW32 drawout toggle vertical 4P 1 front connection on Canalis 28 1137.5 mm 650 mm 600 mm Prisma P cubicle Masterpact NW08...16 drawout toggle vertical 4P 1 front connection on busbar 36 1087.5 mm 650 mm 600 mm Prisma P cubicle Masterpact NW32 fixed toggle vertical 4P 1 front connection on adaptor 19 687.5 mm 650 mm 1000 mm Prisma P cubicle Masterpact NW20...25 drawout toggle vertical 3P 1 rear connection on Canalis 17 837.5 mm 650 mm 1000 mm Prisma P cubicle Masterpact NW08...16 drawout toggle vertical 4P 1 rear connection on adaptor 15 487.5 mm
- Экологический профиль продукта Доступен
В наличии на складе: 23 шт.
34100.00р.
- На складе
- Код товара: 03500
- Артикул: 03500
