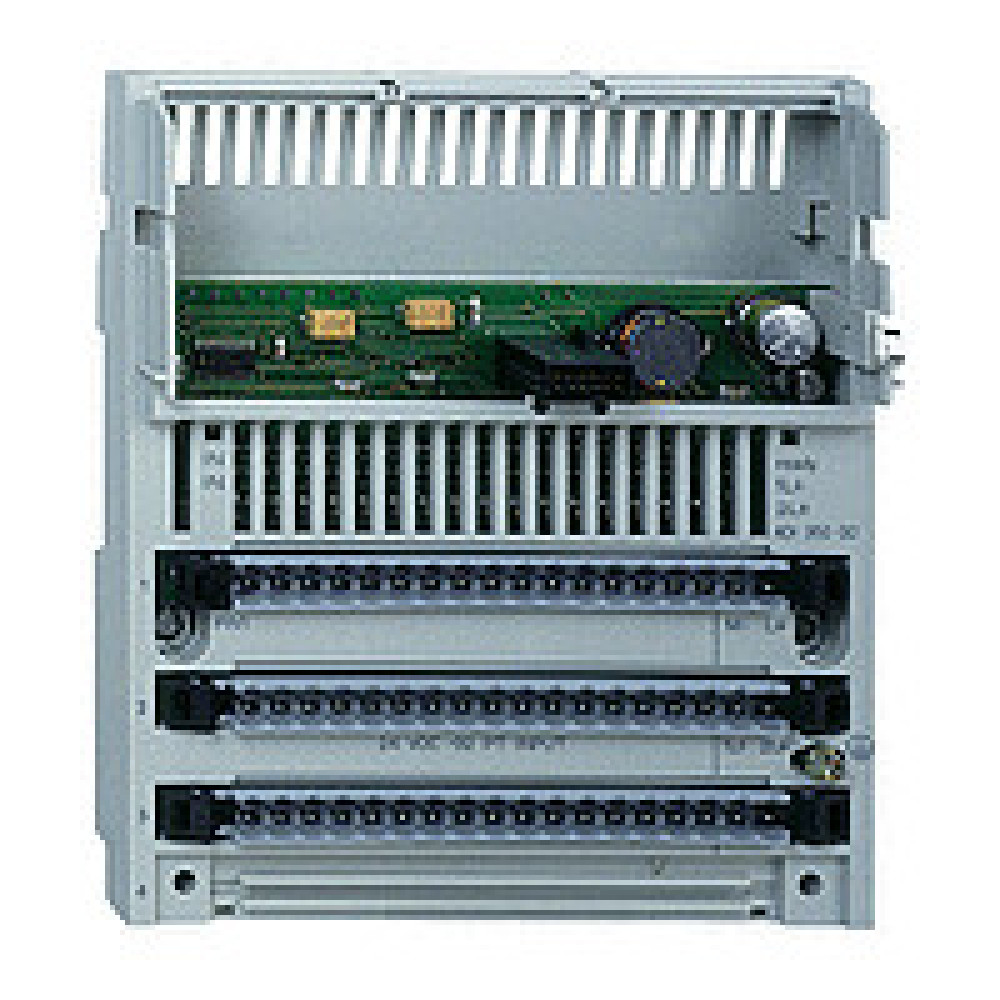

MOMENTUM ДИСКРЕТН., 16 ТИРИСТ. ВЫХ.

170ADO74050

Описание
Характеристики

Momentum дискретный, 16 тиристорных выхода. серия продукта: платформа автоматизации Modicon Momentum
- тип устройства или его аксессуаров: базовый блок дискр. выходов пер. тока
- группа каналов: 2 группы по 8 выходов
- тип дискретного выхода: симистор
- ток на канал: и lt;= 0.5 А
- защитное исполнение: TC.
Применения: Промышленность: транспортировка материалов, управление простым оборудованием.

Класс: Цифров. модуль ввода/вывода ПЛК (ID: EC001419)

ID характеристики	Описание	Значение	Единица измерения
EF000008	Ширина	125	мм
EF000040	Высота	141.5	мм
EF000049	Глубина	47.5	мм
EF001428	Ток на входе на сигнале 1	65	мА
EF001597	Подходит для функций безопасности	Да
EF001993	Количество цифров. выходов	16
EF002382	Задержка при обмене сигналом	0.01...0.025	мс
EF002991	Тип питающего напряжения	EV000460 AC (перемен.)
EF003033	Тип вход. напряжения	EV000460 AC (перемен.)
EF003156	Дублирование	Да
EF003202	Выход. ток	0.5	А
EF003203	Возможна защита выходов от короткого замыкания	Нет
EF003601	Тип цифров. выхода	EV002126 Triac (симистор)
EF003961	Тип подключения	EV000414 Разъемное (штепсельное) соединение
EF003997	Категория взрывобезопасности по газу	EV000494 Нет (без)
EF003998	Категория взрывобезопасности по пыли	EV000494 Нет (без)
EF004141	Дополнит. исполннение (EX ia)	Да
EF004142	Дополнит. исполнение (EX ib)	Да
EF006782	Категория согл. EN 954-1	EV000599 1
EF007399	Уровень исполнения согл. EN ISO 13849-1	EV000494 Нет (без)
EF007532	Напряжение питания 50 Гц перемен. тока (AC)	230...230	В
EF007533	Напряжение питания 60 Гц перемен. тока (AC)	230...230	В
EF007553	Предельно допуст. напряжение на выходе	230...230	В
EF007554	Предельно допуст. напряжение на входе	230...230	В
EF008222	Тип выход. напряжения	EV000460 AC (перемен.)
EF008516	Конфигурируемые цифров. входы	Да
EF008520	Конфигурируемые цифров. выходы	Да
EF009889	Сертифицировано по IEC 61508	EV000494 Нет (без)

Характеристики

Maximum leakage current 2.4 мА 230 В пер. ток
[ue] номинальное рабочее напряжение 230 В пер. ток
Вес нетто 0.284 кг
Время срабатывания 1/2 x 1/f (= 0,5 одного линейного цикла) из сост. 0 в сост. 1 1/2 x 1/f (= 0,5 одного линейного цикла) из сост. 1 в сост. 0
Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Группа каналов 2 группы по 8 выходов
Защита от перегрузки на выходе встроенный предохранитель
Защитное исполнение TC
Количество дискретных выходов 16
Локальная индикация состояние канала: 16 светодиодов
Минимальный выходной ток 30 мА
Напряжение дискретного выхода 230 В пер. ток
Описание зажимов плк n°1 (7)OUT_DIS#7 (10)OUT_DIS#10 (6)OUT_DIS#6 (1)OUT_DIS#1 (8)OUT_DIS#8 (2)OUT_DIS#2 (5)OUT_DIS#5 (9)OUT_DIS#9 (1N)PW (1L+)PW (11)OUT_DIS#11 (13)OUT_DIS#13 (4)OUT_DIS#4 TB (12)OUT_DIS#12 (16)OUT_DIS#16 (14)OUT_DIS#14 (15)OUT_DIS#15 (3)OUT_DIS#3
Относительная влажность 95-95 % без образования конденсата
Потребляемый ток 65 мА в 230 V AC 50/60Hz пер. ток
Рабочая температура окружающей среды 0-60 °C
Развязка между каналами и шиной 1780 В пер. тока в течение 1 мин.
Рассеиваемая мощность 6 Вт тип. 7,5 Вт макс.
Серия платформа автоматизации Modicon Momentum
Сертификаты UL CSA FM класс 1 раздел 2
Скачок тока 10 А за 2 цикла 15 А за 1 цикл 5 А за 3 цикла
Стойкость к электромагнитным полям 10 В/м 80...1000 MHz в соответствии с IEC 801-3
Стойкость к электростатическому разряду 4 кВ контакт в соответствии с IEC 801-2 8 кВ на воздухе в соответствии с IEC 801-2
Температура окружающей среды при хранении -40-85 °C
Тип дискретного выхода симистор
Тип продукта базовый блок дискр. выходов пер. тока
Ток дискретного выхода 4 А на группу 8 А на модуль
Ток на канал 0.5 А

В наличии на складе: Ожидается поступление

70200.00р.

Ожидается поступление
Код товара: 170ADO74050
Артикул: 170ADO74050
