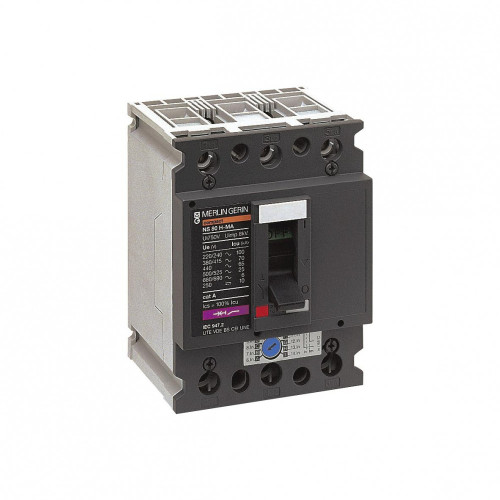

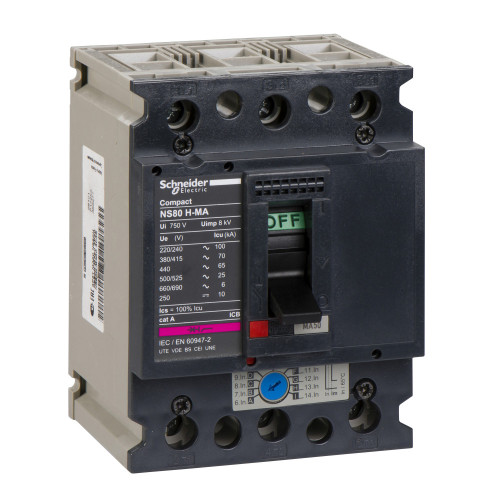

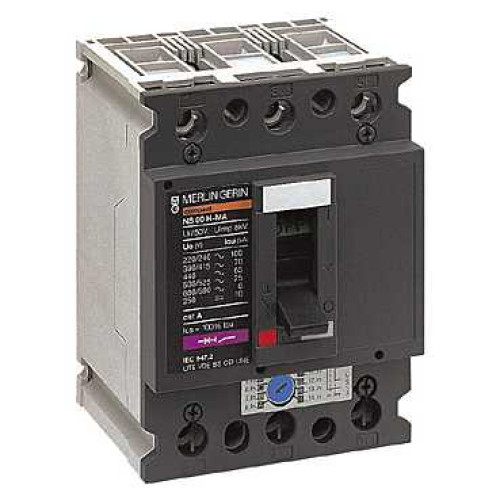

АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ COMPACT NS80H MA50 3П3T

Характеристики

• [ics] номинальная рабочая отключающая способность 100 кА в 220/240 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 25 кА в 500 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 25 кА в 525 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 6 кА в 660/690 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 65 кА в 440 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 70 кА в 380/415 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
• [in] номинальный ток 80 А в 65 °C
• [ue] номинальное рабочее напряжение 690 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
• [ui] номинальное напряжение изоляции 750 В переменный ток 50/60 Гц в соответствии с IEC 60947-2
• [up] номинальное импульсное выдерживаемое напряжение 8 кВ в соответствии с IEC 60947-2
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Диапазон уставок мгновенной защиты типа ii регулируем.
• Директива ec rohs Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS)
• Защита от замыкания на землю без
• Индикатор наличия напряжения прямая индикация положения контакта
• Исполнение выключателя стационарный
• Код отключающей способности H
• Код совместимости NS80
• Краткое название устройства Compact NS80H
• Логическая селективность zci без
• Механическая износостойкость 20000 циклы
• Монтажная опора задняя монтажная панель
• Наименование автоматического выключателя Compact NS80H
• Наименование расцепителя MA
• Номинальный ток расцепителя 50-50 А
• Область применения двигатель
• Описание защищенных полюсов 3t
• Описание полюсов 3P
• Отключающая способность 10 кА в 600 В переменный ток 50/60 Гц в соответствии с NEMA AB1 100 кА в 240 V переменный ток 50/60 Гц в соответствии с NEMA AB1 65 кА в 480 V переменный ток 50/60 Гц в соответствии с NEMA AB1 100 кА Icu в 220/240 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 25 кА Icu в 500 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 25 кА Icu в 525 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 6 кА Icu в 660/690 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 65 кА Icu в 440 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 70 кА Icu в 380/415 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
• Присоединение с верхней стороны зажим туннельного типа
• Профиль кругооборота ENVEOLI100404
• Рабочая температура -25-70 °C
• Серия Compact
• Серия продукта NS80H-MA
• Сертификаты KEMA LCIE ASEFA ASTA
• Соединение с нижней стороны зажим туннельного типа
• Соответствие требованиям по изоляции Да в соответствии с IEC 60947-2
• Стандарты IEC 60947-2
• Статус устойчивого продукта Грин Премиум продукция
• Степень защиты ik IK07 в соответствии с EN 50102
• Температура окружающей среды при хранении -50-85 °C
• Технология расцепителя магнитный
• Тип защиты защита от короткого замыкания (электромагнитный расцепитель)
• Тип продукта выключатель
• Тип сети переменный ток
• Уставка тока мгновенного срабатывания 6...14 x In
• Экологическая отчетнсть ENVPEP060503EN
• Электрическая износостойкость 10000 циклы 440 V переменный ток 50/60 Гц In/2 в соответствии с IEC 60947-2 7000 циклы 440 V переменный ток 50/60 Гц In в соответствии с IEC 60947-2
