АВТ.ВЫКЛ. NG160H 36kA TM63T 4П4T
28654

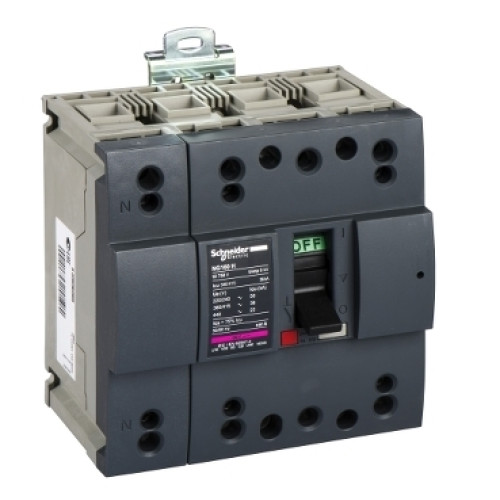

Автоматический выключатель NG160H 36kA TM63T 4П4T. серия продукта: NG160 - тип устройства или его аксессуаров: автоматический выключатель - область применения: распределение - описание защищенных полюсов: 4t - частота сети: 50/60 Гц - код отключающей способности: H - отключающая способность: 22 кА Icu в соответствии с IEC 60947-2 при 440 V переменный ток 50/60 Гц, 50 кА Icu в соответствии с IEC 60947-2 в 220…240 V переменный ток 50/60 Гц, 36 кА Icu в соответствии с IEC 60947-2 при 380…415 V переменный ток 50/60 Гц, 15 кА Icu в соответствии с IEC 60947-2 при 500 V переменный ток 50/60 Гц - [Ics] номинальная рабочая отключающая способность: Ics 11.25 кА 500 V переменный ток 50/60 Гц, Ics 37.5 кА 220/240 V переменный ток 50/60 Гц, Ics 16.5 кА 440 V переменный ток 50/60 Гц, Ics 27 кА 380/415 V переменный ток 50/60 Гц - наименование блока управления: TM-D - технология блока контроля и управления: термомагнитный - типы реализуемых защит: защита от перегрузки (тепловая), защита от короткого замыкания (электромагнитный расцепитель). Преимущества: Простота монтажа выключателя NG160 обеспечивается его установкой на DIN рейку.... применения: NG160 сочетают высокие эксплуатационные характеристики и применяются в электроустановках промышленного комплекса, административно-коммерческих зданиях в качестве: • вводных аппаратов модульных распределительных щитков. • отходящих фидеров силовых распределительных щитов..
Класс: Модульный автоматический выключатель (автомат) (ID: EC000042)
| ID характеристики | Описание | Значение | Единица измерения |
|---|---|---|---|
| EF000187 | Тип напряжения | EV000460 AC (перемен.) | |
| EF000218 | Глубина установочная (встраив.) | 82.5 | мм |
| EF000227 | Номин. ток | 63 | А |
| EF000228 | Номин. напряжение | 500 | В |
| EF000416 | Частота | 50...60 | Гц |
| EF002569 | Категория перенапряжения | 3 | |
| EF002570 | Степень загрязнения | 3 | |
| EF002950 | Модульная ширина (общ. кол-во модульных расстояний) | 7 | |
| EF005474 | Степень защиты (IP) | EV006405 IP20 | |
| EF005548 | Количество защищенных полюсов | 4 | |
| EF005997 | Отключение незащищ. нейтрали (N) совместно с защищ. полюсом | Нет | |
| EF006573 | Подходит для скрытого монтажа (заподлицо) | Да | |
| EF008148 | Возможна дополнит. комплектация | Нет | |
| EF008618 | Общ. количество полюсов | 4 | |
| EF009556 | Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 230 В | 50 | кА |
| EF009557 | Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 230В | 50 | кА |
| EF009558 | Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 400 В | 36 | кА |
Характеристики
- [ics] номинальная рабочая отключающая способность 27 кА в 380/415 V переменный ток 50/60 Гц 37.5 кА в 220/240 V переменный ток 50/60 Гц 11.25 кА в 500 V переменный ток 50/60 Гц 16.5 кА в 440 V переменный ток 50/60 Гц
- [in] номинальный ток 63 А в 40 °C
- Гарантия Срок гарантии на данное оборудование составляет 18 месяцев со дня ввода его в эксплуатацию, что подтверждается соответствующим документом, но не более 24 месяцев с даты поставки
- Директива ec rohs Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS)
- Защита от замыкания на землю отдельный блок
- Индикатор наличия напряжения индикация ВКЛ/ВЫКЛ
- Исполнение выключателя защелкивающ.
- Код отключающей способности H
- Код совместимости NG160
- Краткое название устройства NG160H
- Механическая износостойкость 10000 циклы
- Монтажная опора 35 мм симметричная DIN-рейка
- Наименование автоматического выключателя NG160H
- Наименование продукта NG160
- Наименование расцепителя TM-D
- Номинальный ток расцепителя 63-63 А
- Область применения распределение
- Описание защищенных полюсов 4t
- Описание полюсов 4P
- Отключающая способность 15 кА Icu в 500 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 22 кА Icu в 440 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 36 кА Icu в 380...415 V переменный ток 50/60 Гц в соответствии с IEC 60947-2 50 кА Icu в 220...240 V переменный ток 50/60 Гц в соответствии с IEC 60947-2
- Присоединение с верхней стороны передний
- Профиль кругооборота ENVEOLI100403
- Серия Compact
- Серия продукта NG160
- Совместимость продукта единичная клемма
- Соединение с нижней стороны передний
- Соединения – клеммы клеммы туннельного типа
- Соответствие требованиям по изоляции Да
- Стандарты IEC 60947-3
- Статус устойчивого продукта Грин Премиум продукция
- Технология расцепителя термомагнитный
- Тип защиты защита от перегрузки (тепловая) защита от короткого замыкания (электромагнитный расцепитель)
- Тип продукта выключатель
- Тип сети переменный ток
- Ток срабатывания электромагнитного расцепителя 800-800 А
- Уставка тока ir защиты с длительной выдержкой времени фиксированный
- Экологическая отчетнсть ENVPEP060504EN
- Электрическая износостойкость 5000 циклы 440 V
В наличии на складе: Ожидается поступление
34900.00р.
- Ожидается поступление
- Код товара: 28654
- Артикул: 28654
