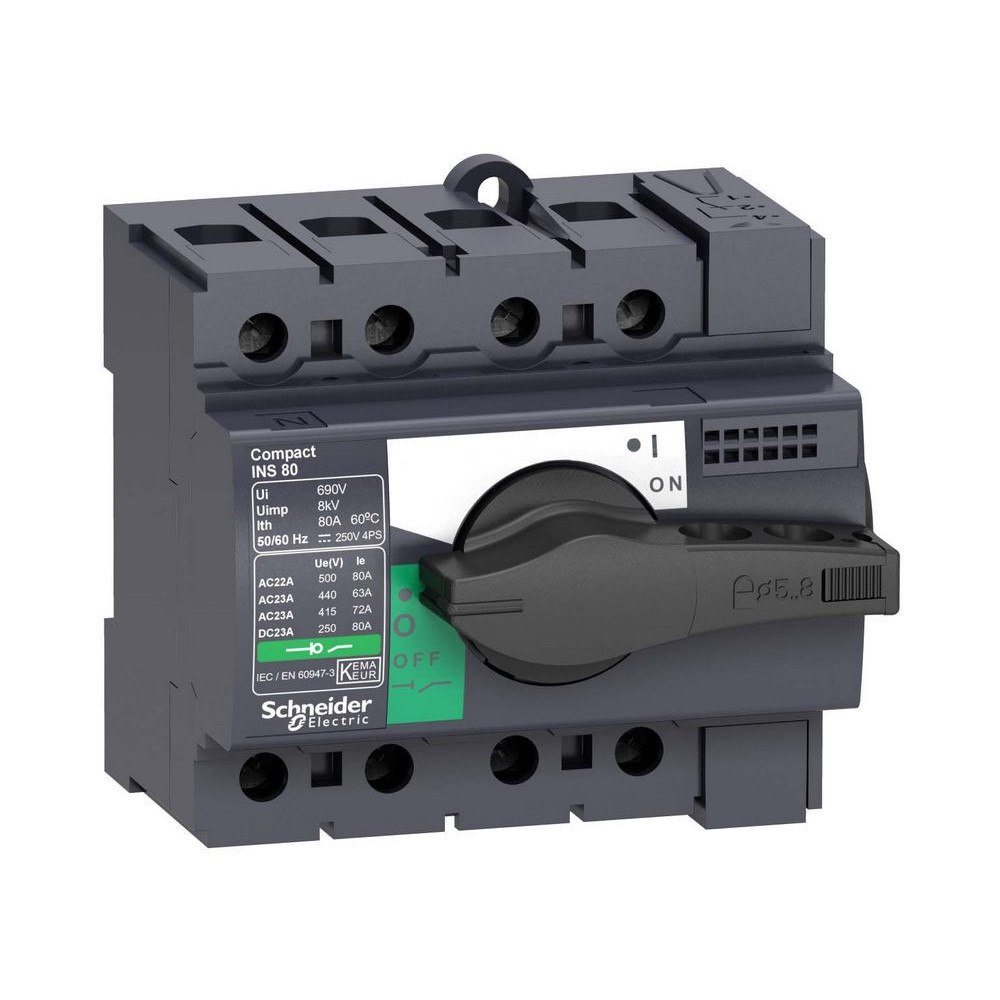

ВЫКЛЮЧАТЕЛЬ-РАЗЪЕДИНИТЕЛЬ INS80 4P
28905
Выключатель-разъединитель серии Compact INS Schneider Electric, 4-полюсный; номинальный ток 80 А; тип управления Черная поворотная рукоятка; исполнение - стационарный; монтаж - DIN-рейка, панель; ВхШхГ - 85x90x62.5 мм.
Аппараты Compact INS предназначены для применения в сетях до 690 В пер. тока и 250 В пост. тока.
Выключатели-разъединители не имеют защиты от сверхтоков и, должны быть защищены автоматическим выключателем или предохранителем.
Класс: Выключатель-разъединитель нагрузки (ID: EC000216)
| ID характеристики | Описание | Значение | Единица измерения |
|---|---|---|---|
| EF001389 | Номин. продолжительный ток Iu | 80 | А |
| EF001391 | Количество полюсов | 4 | |
| EF001435 | Номин. раб. напряжение | 500...500 | В |
| EF001444 | Условный номин. ток короткого замыкания Iq | 36 | кА |
| EF003118 | Степень защиты (IP), передняя сторона | EV006415 IP40 | |
| EF003531 | Количество вспомогат. переключающих контактов | 2 | |
| EF005586 | Количество выключателей/переключателей | 1 | |
| EF006281 | С блокировкой/запираемый (-ая) | Нет | |
| EF006697 | Моторный привод встроенный | Да | |
| EF006819 | Тип подключения силовой электрич. цепи | EV000415 Винтовое соединение | |
| EF006959 | Пригоден в качестве устройства аварийной остановки | Да | |
| EF006976 | Тип элемента управления | EV004095 Рукоятка поворот. удлинённая (широкий хват) | |
| EF006981 | Пригоден в качестве главного выключателя | Нет | |
| EF006985 | Пригоден в качестве предохранительного выключателя | Да | |
| EF006986 | Пригоден в качестве сервисного выключателя | Нет | |
| EF007027 | Номин. мощность в рабочем режиме при AC-23, 400 В | 37 | кВт |
| EF007050 | Номин. кратковременно выдерживаемый ток Icw | 3 | кА |
| EF007167 | Цвет управляющего элемента | EV000206 Черный | |
| EF007243 | Подходит для напольного монтажа | Нет | |
| EF007247 | Подходит для фронтал. монтажа через 4 отверстия | Нет | |
| EF007248 | Подходит для фронтал. монтажа в центре | Нет | |
| EF007262 | Подходит для установки в распределит. щит | Нет | |
| EF007264 | Подходит для промежуточного монтажа | Да | |
| EF007355 | Макс. допустимое раб. напряжение Ue AC | 500 | В |
| EF007386 | Моторный привод опционально | Да | |
| EF007491 | Напряжение дополнит. расцепителя | Да | |
| EF008240 | Конструкция прибора | EV009211 Встраив. устройство фиксированной установки (стационарный) | |
| EF009408 | Реверсивный переключатель | Да | |
| EF011777 | Номин. постоянный ток при AC-23, 400 В | 72 | А |
Характеристики
- [icm] включающая способность 15 кА выключатель-разъединитель 500 В Переменный ток в 50/60 Гц 75 кА с вышестоящим автоматическим выключателем для защиты 500 В Переменный ток в 50/60 Гц
- [icw] кратковременно выдерживаемый ток 0.067 кА в течение 20 с в соответствии с МЭК 60947-3 1.73 кА в течение 3 с в соответствии с МЭК 60947-3 3 кА в течение 1 с в соответствии с МЭК 60947-3 5.5 кА в течение 30 с в соответствии с МЭК 60947-3
- [ie] номинальный рабочий ток AC-23A: 40 А Переменный ток 50/60 Гц 500 В DC-23A: 80 А Постоянный ток (DC) 125 В 2 полюса последовательно DC-22A: 80 А Постоянный ток (DC) 250 В 4 полюса последовательно DC-23A: 80 А Постоянный ток (DC) 250 В 4 полюса последовательно AC-23A: 63 А Переменный ток 50/60 Гц 440/480 В AC-22A: 80 А Переменный ток 50/60 Гц 220/240 В AC-22A: 80 А Переменный ток 50/60 Гц 380/415 В AC-22A: 80 А Переменный ток 50/60 Гц 440/480 В AC-22A: 80 А Переменный ток 50/60 Гц 500 В AC-23A: 72 А Переменный ток 50/60 Гц 380/415 В AC-23A: 80 А Переменный ток 50/60 Гц 220/240 В DC-22A: 80 А Постоянный ток (DC) 125 В 2 полюса последовательно
- [ith] условный тепловой ток на открытом возду 80 А в 60 °C
- [ue] номинальное рабочее напряжение 500 В Переменный ток 50/60 Гц 250 В Постоянный ток (DC)
- [ui] номинальное напряжение изоляции 690 В Переменный ток 50/60 Гц
- [up] номинальное импульсное выдерживаемое на 8 кВ
- Верхние присоединения передний
- Вес нетто 0.6 кг
- Видимый разрыв нет
- Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Индикатор положения контакта да
- Информация о ремонтопригодности Подлежит замене
- Исполнение монтажа стационарный
- Код совместимости INS80
- Краткое название устройства Compact INS80
- Максимальная мощность AC-23: 22 кВт в 500/525 В Переменный ток 50/60 Гц AC-23: 22 кВт в 220/240 В Переменный ток 50/60 Гц AC-23: 37 кВт в 380/415 В Переменный ток 50/60 Гц AC-23: 37 кВт в 440 В Переменный ток 50/60 Гц
- Механическая износостойкость 20000 циклы
- Наименование выключателя-разъединителя Compact INS80
- Наименование продукта Compact INS
- Нижние присоединения передний
- Описание полюсов 4P
- Повторно-кратковременный режим, класс класс 120 - 60 %
- Рабочая температура окружающей среды -25-70 °C
- Размеры щита для тока ithe 190 мм x 115 мм x 55 мм
- Серия INS40...160 Compact
- Сертификаты CCC KEMA-KEUR
- Сечение кабеля 1.5-50 мм²
- Соответствие требованиям по изоляции да
- Стандартное применение бесперебойное
- Стандарты МЭК 60947-3 IEC 60947-1
- Степень ударостойкости ik IK07 в соответствии с EN 50102
- Температура окружающей среды при хранении -50-85 °C
- Тип продукта Выключатель-разъединитель
- Тип сети Переменный ток Постоянный ток (DC)
- Цвет рукоятки черный
- Шаг соединения 18 мм
- Электрическая износостойкость AC-22A: 1500 циклы 220/240 В Переменный ток 50/60 Гц DC-23A: 1500 циклы 250 В Постоянный ток (DC) 4 полюса последовательно AC-22A: 1500 циклы 380/415 В Переменный ток 50/60 Гц AC-22A: 1500 циклы 440 В Переменный ток 50/60 Гц AC-22A: 1500 циклы 500 В Переменный ток 50/60 Гц AC-23A: 1500 циклы 220/240 В Переменный ток 50/60 Гц AC-23A: 1500 циклы 380/415 В Переменный ток 50/60 Гц AC-23A: 1500 циклы 440 В Переменный ток 50/60 Гц AC-23A: 1500 циклы 500 В Переменный ток 50/60 Гц DC-22A: 1500 циклы 250 В Постоянный ток (DC) 4 полюса последовательно
В наличии на складе: 2 шт.
5700.00р.
- На складе
- Код товара: 28905
- Артикул: 28905
