ВЫКЛЮЧАТЕЛЬ NS1250 NA 3P ФИКСИР. В СБОРЕ
33489

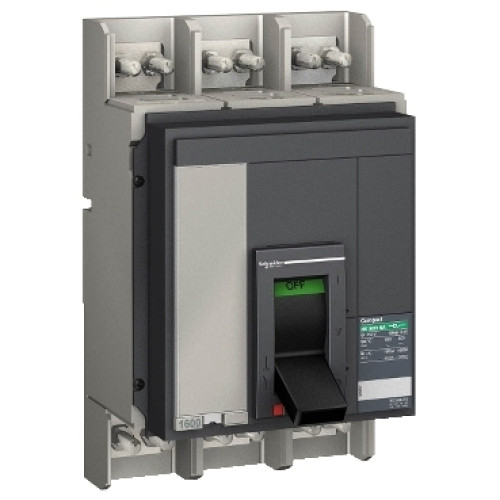

Выключатель-разъединитель Compact NS1250N Schneider Electric, 3-полюсный, номинальный ток 1250 А, Icu = 50 kA при 380/415 В
- с ручным управлением
- исполнение – стационарный
- переднее присоединение
- монтаж - на панели.
Аппараты ComPact NS предназначены для защиты распределительных сетей напряжением до 690 В пер. тока.
Обеспечивают защиту от перегрузки и короткого замыкания.
Класс: Выключатель-разъединитель нагрузки (ID: EC000216)
| ID характеристики | Описание | Значение | Единица измерения |
|---|---|---|---|
| EF001389 | Номин. продолжительный ток Iu | 1250 | А |
| EF001391 | Количество полюсов | 3 | |
| EF001435 | Номин. раб. напряжение | 220...690 | В |
| EF003118 | Степень защиты (IP), передняя сторона | EV006415 IP40 | |
| EF003531 | Количество вспомогат. переключающих контактов | 5 | |
| EF005586 | Количество выключателей/переключателей | 1 | |
| EF006281 | С блокировкой/запираемый (-ая) | Нет | |
| EF006697 | Моторный привод встроенный | Да | |
| EF006819 | Тип подключения силовой электрич. цепи | EV000415 Винтовое соединение | |
| EF006959 | Пригоден в качестве устройства аварийной остановки | Да | |
| EF006976 | Тип элемента управления | EV000421 Ручка-переключатель | |
| EF006981 | Пригоден в качестве главного выключателя | Нет | |
| EF006985 | Пригоден в качестве предохранительного выключателя | Да | |
| EF006986 | Пригоден в качестве сервисного выключателя | Нет | |
| EF007050 | Номин. кратковременно выдерживаемый ток Icw | 25 | кА |
| EF007167 | Цвет управляющего элемента | EV000206 Черный | |
| EF007243 | Подходит для напольного монтажа | Нет | |
| EF007247 | Подходит для фронтал. монтажа через 4 отверстия | Нет | |
| EF007248 | Подходит для фронтал. монтажа в центре | Да | |
| EF007262 | Подходит для установки в распределит. щит | Нет | |
| EF007264 | Подходит для промежуточного монтажа | Да | |
| EF007355 | Макс. допустимое раб. напряжение Ue AC | 690 | В |
| EF007386 | Моторный привод опционально | Да | |
| EF007491 | Напряжение дополнит. расцепителя | Нет | |
| EF008240 | Конструкция прибора | EV009211 Встраив. устройство фиксированной установки (стационарный) | |
| EF009408 | Реверсивный переключатель | Да | |
| EF011777 | Номин. постоянный ток при AC-23, 400 В | 1250 | А |
Характеристики
- [icm] номинальная включающая способность (на кз) 52 кА 690 V Переменный ток в 50/60 Гц
- [icw] номинальный кратковременно выдерживаемый ток 25 кА в течение 0.5 с в соответствии с МЭК 60947-3 4 кА в течение 20 с в соответствии с МЭК 60947-3
- [ie] номинальный рабочий ток AC-23A: 1250 А Переменный ток 50/60 Гц 220/240 V AC-23A: 1250 А Переменный ток 50/60 Гц 380/415 V AC-23A: 1250 А Переменный ток 50/60 Гц 440/480 V AC-23A: 1250 А Переменный ток 50/60 Гц 500/525 V AC-23A: 1250 А Переменный ток 50/60 Гц 660/690 V
- [ith] условный тепловой ток на открытом воздухе 1250 А в 60 °C
- [ue] номинальное рабочее напряжение 690 V Переменный ток 50/60 Гц в соответствии с МЭК 60947-3
- [ui] номинальное напряжение изоляции 800 В Переменный ток 50/60 Гц в соответствии с МЭК 60947-3
- [up] номинальное импульсное выдерживаемое напряжение 8 кВ в соответствии с МЭК 60947-3
- Вес нетто 14 кг
- Видимый разрыв нет
- Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Индикатор положения контакта да
- Исполнение монтажа стационарный
- Код отключающей способности NA
- Код совместимости NS1250
- Краткое название устройства Compact NS1250 NA
- Механическая износостойкость 6000 циклы в соответствии с МЭК 60947-3
- Наименование продукта Compact NS
- Область применения распределение
- Описание полюсов 3P
- Присоединение с верхней стороны передний
- Рабочая температура окружающей среды -25-70 °C
- Серия NS630b...1600 Compact
- Сертификаты ASTA ASEFA
- Соединение с нижней стороны передний
- Соответствие требованиям по изоляции да в соответствии с МЭК 60947-3
- Стандарты МЭК 60947-3
- Температура окружающей среды при хранении -50-85 °C
- Тип предложения C4
- Тип продукта выключатель-разъединитель
- Тип сети Переменный ток
- Шаг соединения 70 мм
- Электрическая износостойкость 1000 циклы 440 В Переменный ток 50/60 Гц в соответствии с МЭК 60947-3
В наличии на складе: Ожидается поступление
278500.00р.
- Ожидается поступление
- Код товара: 33489
- Артикул: 33489
