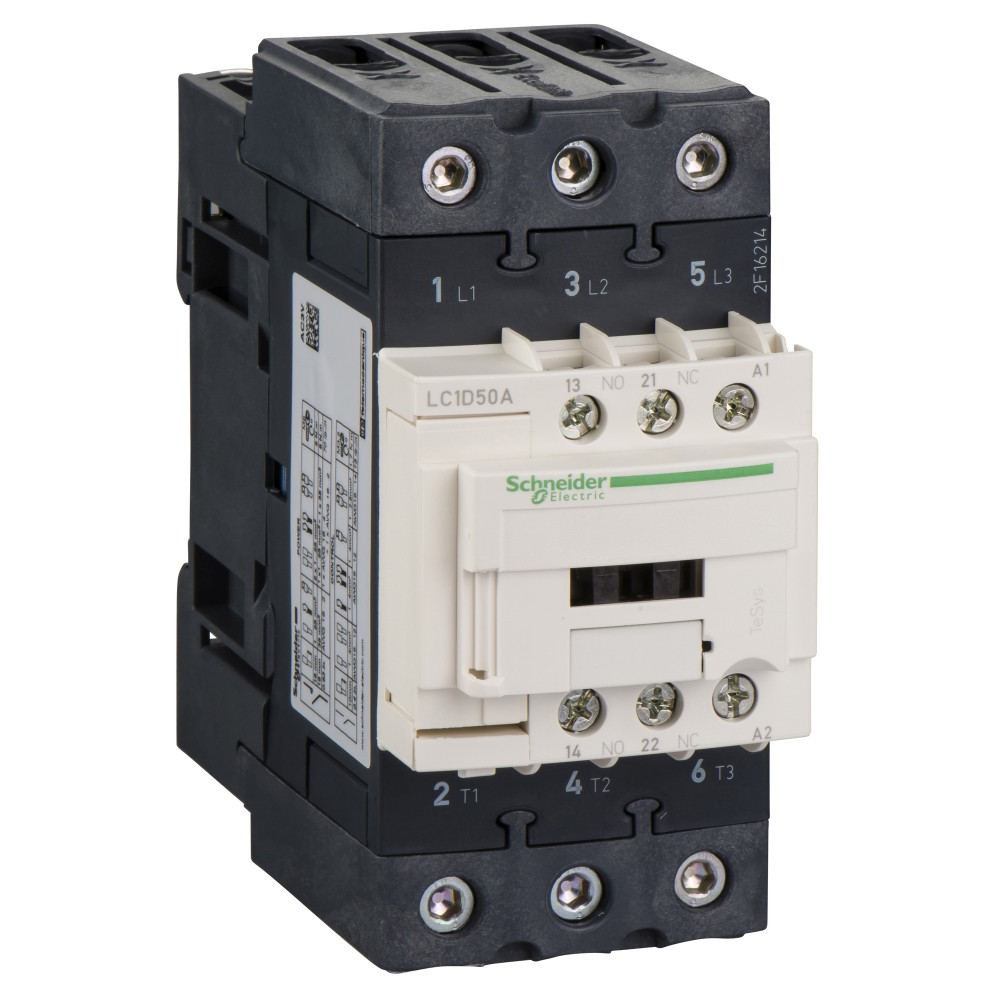

3P КОНТАКТОР EVERLINK AC3 440В 50A КАТУШКА УПР. 220В AC 50/60ГЦ, КОМПЛ. ИЗ 10ШТ

Характеристики

• [ie] номинальный рабочий ток 50 А 60 °C) в
• [ith] условный тепловой ток на открытом возду 10 А в
• [ue] номинальное рабочее напряжение Силовая цепь:
• [ui] номинальное напряжение изоляции Цепь управления: 600 В CSA сертифицированный Цепь управления: 600 В UL сертифицированный Силовая цепь: 600 В CSA сертифицированный Силовая цепь: 600 В UL сертифицированный Цепь управления: 690 В в соответствии с IEC 60947-1 Силовая цепь: 690 В в соответствии с IEC 60947-1
• [up] номинальное импульсное выдерживаемое на 6 кВ в соответствии с ГОСТ IEC 60947
• Безопасный уровень надежности B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1 B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1
• Вес нетто 1.4 кг
• Виброустойчивость 2 gn 5-300 Гц контактор разомкнут 4 gn 5-300 Гц контактор замкнут
• Время без перекрытия 1.5 мс при снятии напряжения между Н.З. и Н.О. контактами 1.5 мс при подаче напряжения между Н.З. и Н.О. контактами
• Время работы 4...19 мс отключение 12...26 мс включение
• Вспомогательные контакты 1 Н.О. + 1 Н.З.
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Защитная крышка с
• Информация о ремонтопригодности Подлежит замене
• Код совместимости LC1D
• Количество в одном комплекте комплект из 10 шт.
• Конфигурация главных контактов 3 Н.О.
• Краткое название устройства LC1D
• Максимальная частота коммутации 3600 цикл/ч в
• Механическая износостойкость 6000000 циклы
• Минимальное коммутируемое напряжение 17 В для Цепь управления
• Минимальный коммутируемый ток 5 мА для Цепь управления
• Момент затяжки Цепь управления: 1.7 Н·м - клеммный блок с винтовыми зажимами - с помощью отвертки плоск. Ø 6 мм Цепь управления: 1.7 Н·м - клеммный блок с винтовыми зажимами - с помощью отвертки Philips No 2 Силовая цепь: 5 Н·м - соединители EverLink с винтами BTR - кабель 1-25 мм² - с помощью отвертки hex (Allen key) 4 мм Силовая цепь: 8 Н·м - соединители EverLink с винтами BTR - кабель 35-35 мм² - с помощью отвертки hex (Allen key) 4 мм
• Мощность двигателя, л.с. 3 лс в 115 V Переменный ток 60 Гц для 1 фаза электродвигатели 7.5 лс в 230/240 V Переменный ток 60 Гц для 1 фаза электродвигатели 15 лс в 200/208 V Переменный ток 60 Гц для 3 фазы электродвигатели 15 лс в 230/240 V Переменный ток 60 Гц для 3 фазы электродвигатели 40 лс в 460/480 V Переменный ток 60 Гц для 3 фазы электродвигатели 40 лс в 575/600 V Переменный ток 60 Гц для 3 фазы электродвигатели
• Мощность, рассеиваемая одним полюсом 3.7 Вт AC-3 9.6 Вт AC-1
• Напряжение цепи управления 220 В Переменный ток 50/60 Гц
• Номинальная включающая способность irms 900 А в 440 В для Силовая цепь в соответствии с ГОСТ IEC 60947 140 А Переменный ток для Цепь управления в соответствии с IEC 60947-5-1
• Номинальная отключающая способность 900 А в 440 В для Силовая цепь в соответствии с ГОСТ IEC 60947
• Описание полюсов 3P
• Потребляемая мощность при срабатывании 140-140 В·А 0.75 20 °C) 160-160 В·А 0.75 20 °C)
• Потребляемая мощность при удержании, в·а 13-13 В·А 60 Гц 0.3 20 °C) 15-15 В·А 50 Гц 0.3 20 °C)
• Пределы напряжения цепи управления 0,3...0,6 Uc -40-70 °C отпускание Переменный ток 50/60 Гц 0,8...1,1 Uc -40-60 °C находится в состоянии работы Переменный ток 50 Гц 0,85...1,1 Uc -40-60 °C находится в состоянии работы Переменный ток 60 Гц 1...1.1 Uc 60-70 °C находится в состоянии работы Переменный ток 50/60 Гц
• Применение контактора управление электродвигателем активная нагрузка
• Рабочая высота 0...3000 м
• Рабочая температура окружающей среды -40-60 °C 60-70 °C с ухудшением рабочих характеристик
• Серия TeSys D TeSys
• Сертификаты GL LROS (ожидается) RINA CSA UL BV ГОСТ DNV CCC
• Соединения – клеммы Цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²жесткий Цепь управления: винтовой зажим 2 кабель (-и) 1-4 мм²жесткий Цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²гибкий без наконечника Цепь управления: винтовой зажим 2 кабель (-и) 1-4 мм²гибкий без наконечника Цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²гибкий с кабельным наконечником Цепь управления: винтовой зажим 2 кабель (-и) 1-2.5 мм²гибкий с кабельным наконечником Силовая цепь: соединители EverLink с винтами BTR 1 кабель (-и) 1-35 мм²жесткий Силовая цепь: соединители EverLink с винтами BTR 2 кабель (-и) 1-25 мм²жесткий Силовая цепь: соединители EverLink с винтами BTR 1 кабель (-и) 1-35 мм²гибкий без наконечника Силовая цепь: соединители EverLink с винтами BTR 2 кабель (-и) 1-25 мм²гибкий без наконечника Силовая цепь: соединители EverLink с винтами BTR 1 кабель (-и) 1-35 мм²гибкий с кабельным наконечником Силовая цепь: соединители EverLink с винтами BTR 2 кабель (-и) 1-25 мм²гибкий с кабельным наконечником
• Соответствующий номинал предохранителя 10 А gG для Цепь управления в соответствии с IEC 60947-5-1 100 А gG в
• Сопротивление изоляции > 10 МОм для Цепь управления
• Стандарты UL 508 IEC 60947-5-1 CSA C22.2 № 14 EN 60947-4-1 IEC 60947-4-1 EN 60947-5-1
• Температура окружающей среды при хранении -60-80 °C
• Теплоотдача 4-5 Вт в 50/60 Гц для Цепь управления
• Технология использования катушек без встроенного симметричного защитного стабилитрона
• Тип вспом. контактов тип механически связанный 1 Н.О. + 1 Н.З. в соответствии с IEC 60947-5-1 тип дублирующий контакт 1 Н.З. в соответствии с IEC 60947-4-1
• Тип продукта Контактор
• Тип цепи управления пер. ток в 50/60 Гц
