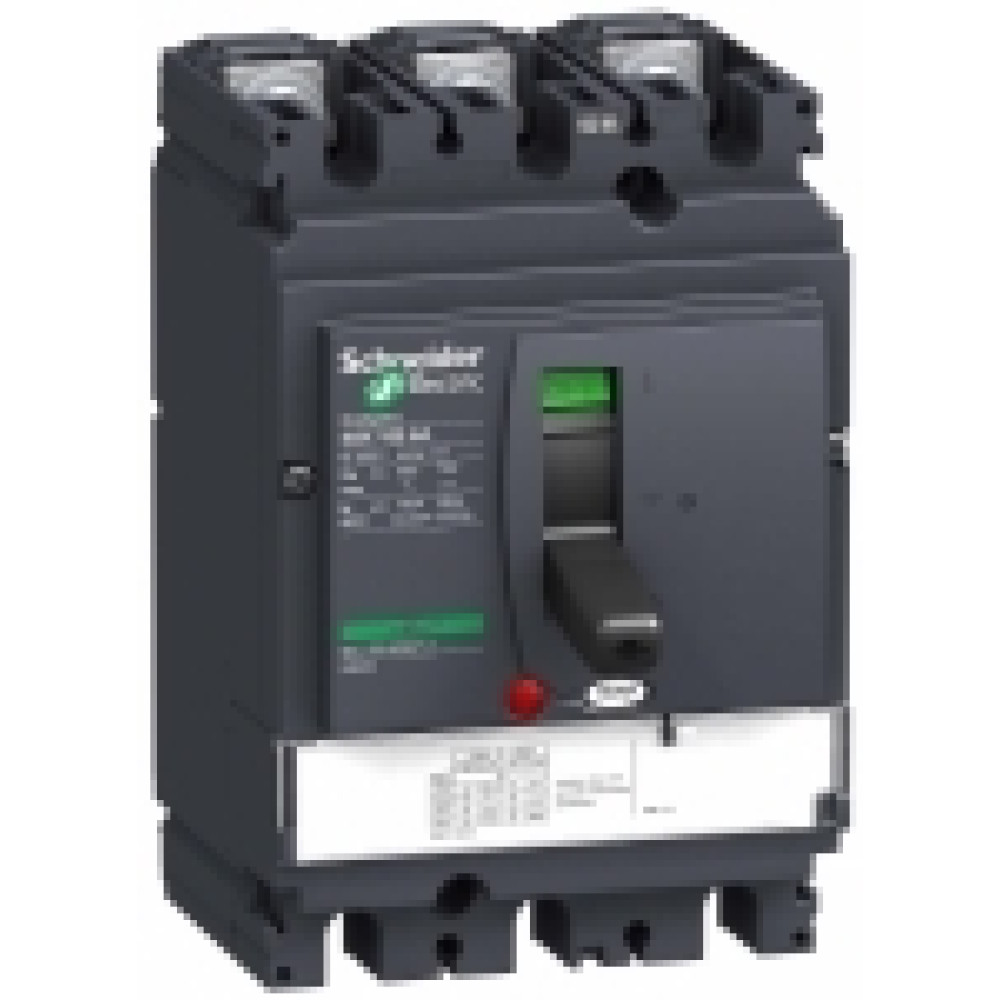

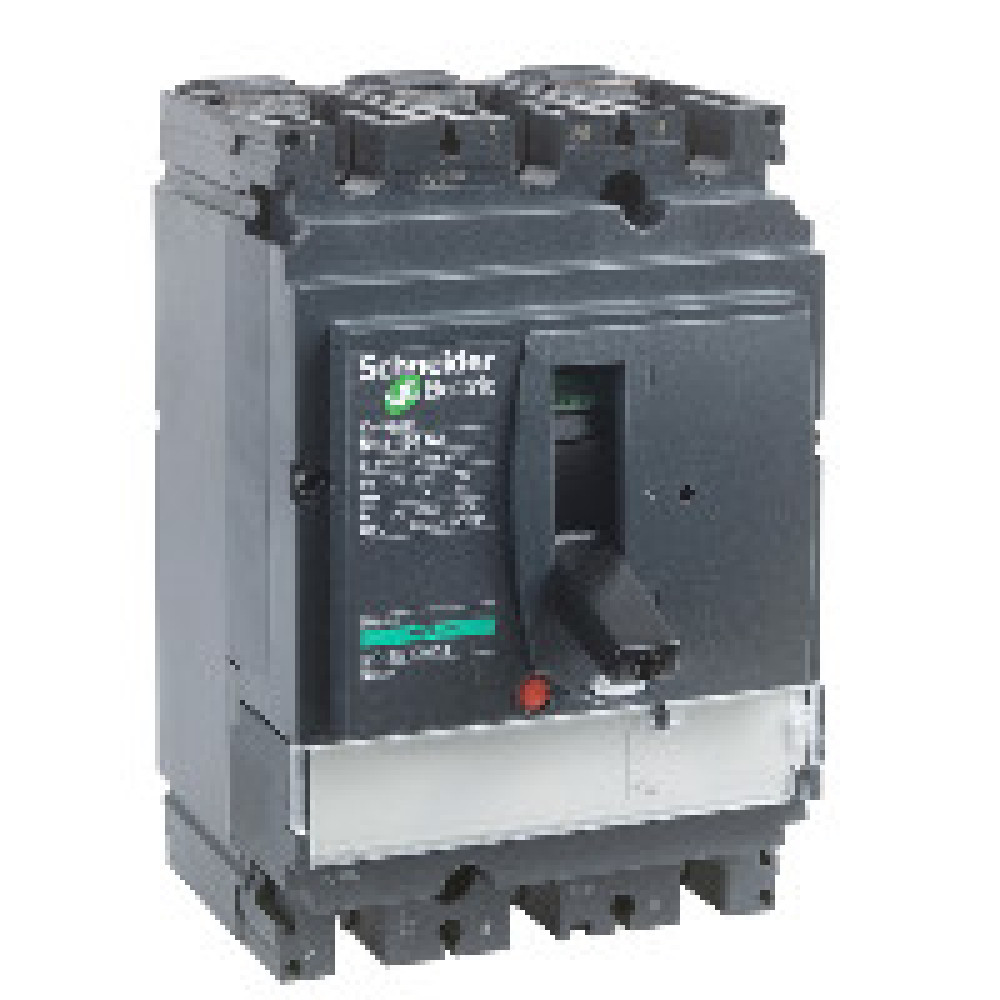

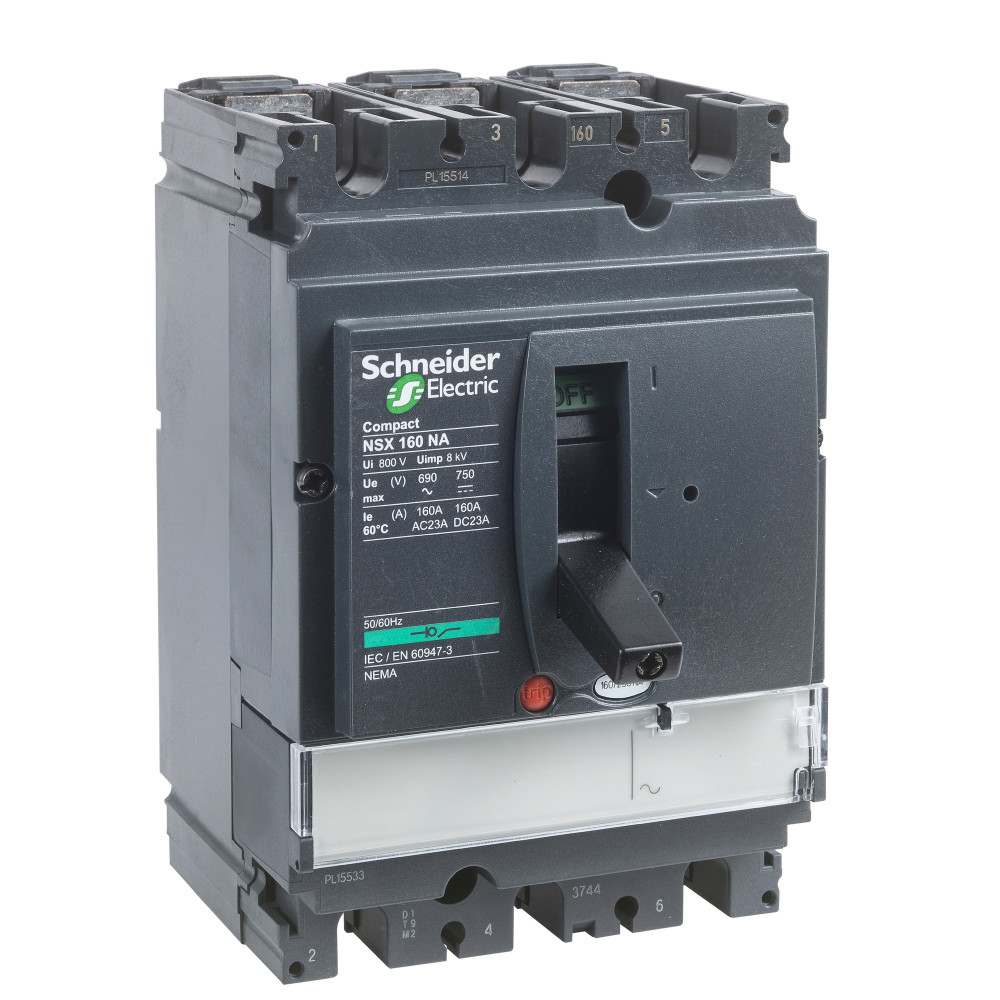

3П ВЫКЛЮЧАТЕЛЬ-РАЗЪЕДИНИТЕЛЬ NSX160NA

Характеристики

• [icm] номинальная включающая способность (на кз) 330 кА с вышестоящим автоматическим выключателем для защиты 3.6 кА выключатель-разъединитель
• [icw] номинальный кратковременно выдерживаемый ток 0.96 кА в течение 20 с в соответствии с МЭК 60947-3 2.5 кА в течение 1 с в соответствии с МЭК 60947-3 2.5 кА в течение 3 с в соответствии с МЭК 60947-3
• [ie] номинальный рабочий ток AC-22A: 160 А Переменный ток 50/60 Гц 220...690 В AC-23A: 160 А Переменный ток 50/60 Гц 220...690 В DC-22A: 160 А постоянный ток 250 В 1 полюс DC-22A: 160 А постоянный ток 500 V 2 полюса последовательно DC-23A: 160 А постоянный ток 250 В 1 полюс DC-23A: 160 А постоянный ток 500 V 2 полюса последовательно
• [in] номинальный ток 160 А
• [ith] условный тепловой ток на открытом воздухе 160 А в 60 °C
• [ue] номинальное рабочее напряжение 690 V Переменный ток 50/60 Гц в соответствии с МЭК 60947-3 750 V постоянный ток 3 полюса последовательно в соответствии с МЭК 60947-3 500 V постоянный ток 2 полюса последовательно в соответствии с МЭК 60947-3 250 В постоянный ток 1 полюс в соответствии с МЭК 60947-3
• [ui] номинальное напряжение изоляции 800 В Переменный ток 50/60 Гц в соответствии с МЭК 60947-3
• [up] номинальное импульсное выдерживаемое напряжение 8 кВ в соответствии с МЭК 60947-3
• Вес нетто 1.8 кг
• Видимый разрыв нет
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Индикатор положения контакта да
• Информация о ремонтопригодности Подлежит замене
• Исполнение монтажа стационарный
• Код отключающей способности NA
• Код совместимости NSX160
• Краткое название устройства Compact NSX160NA
• Механическая износостойкость 40000 циклы в соответствии с МЭК 60947-3
• Монтажная опора задняя монтажная панель
• Наименование выключателя-разъединителя Compact NSX160NA
• Наименование продукта Compact NSX
• Описание полюсов 3P
• Присоединение с верхней стороны передний
• Рабочая температура окружающей среды -35-70 °C
• Серия NSX100...250 Compact
• Сертификаты EAC CCC
• Соединение с нижней стороны передний
• Соответствие требованиям по изоляции да в соответствии с EN 60947-3 да в соответствии с МЭК 60947-3
• Стандарты EN/IEC 60947 UL 508
• Степень ударостойкости ik IK07 в соответствии с МЭК 62262
• Температура окружающей среды при хранении -55-85 °C
• Тип продукта выключатель-разъединитель
• Тип сети постоянный ток Переменный ток
• Шаг соединения 35 мм
• Электрическая износостойкость AC-22A: 10000 циклы 250 В постоянный ток In/2 (1 полюс) в соответствии с МЭК 60947-3 AC-22A: 5000 циклы 500 В постоянный ток In (2 полюса последовательно) в соответствии с МЭК 60947-3 AC-23A: 10000 циклы 250 В постоянный ток In/2 (1 полюс) в соответствии с МЭК 60947-3 AC-23A: 5000 циклы 500 В постоянный ток In (2 полюса последовательно) в соответствии с МЭК 60947-3 AC-22A: 10000 циклы 690 В Переменный ток 50/60 Гц In/2 в соответствии с МЭК 60947-3 AC-22A: 15000 циклы 440 В Переменный ток 50/60 Гц In в соответствии с МЭК 60947-3 AC-22A: 30000 циклы 440 В Переменный ток 50/60 Гц In/2 в соответствии с МЭК 60947-3 AC-22A: 5000 циклы 690 В Переменный ток 50/60 Гц In в соответствии с МЭК 60947-3 AC-23A: 10000 циклы 690 В Переменный ток 50/60 Гц In/2 в соответствии с МЭК 60947-3 AC-23A: 15000 циклы 440 В Переменный ток 50/60 Гц In в соответствии с МЭК 60947-3 AC-23A: 30000 циклы 440 В Переменный ток 50/60 Гц In/2 в соответствии с МЭК 60947-3 AC-23A: 5000 циклы 690 В Переменный ток 50/60 Гц In в соответствии с МЭК 60947-3
