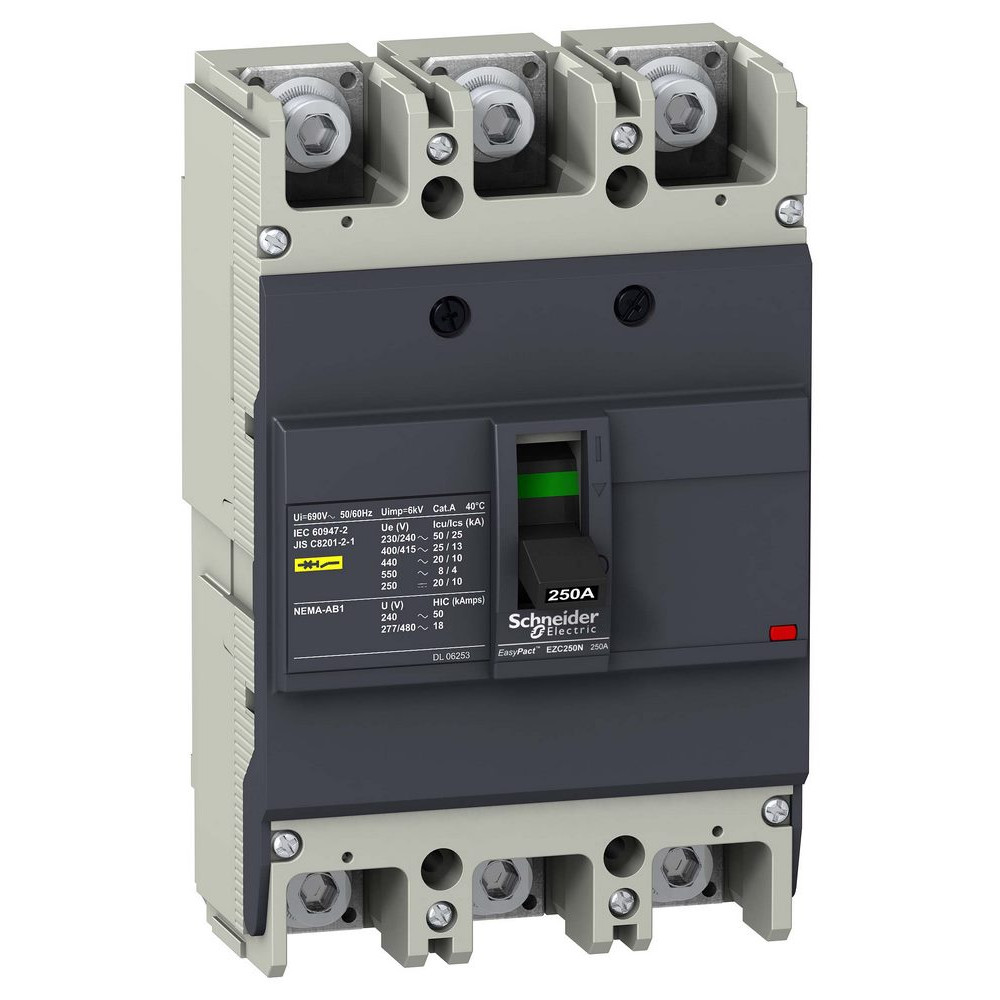

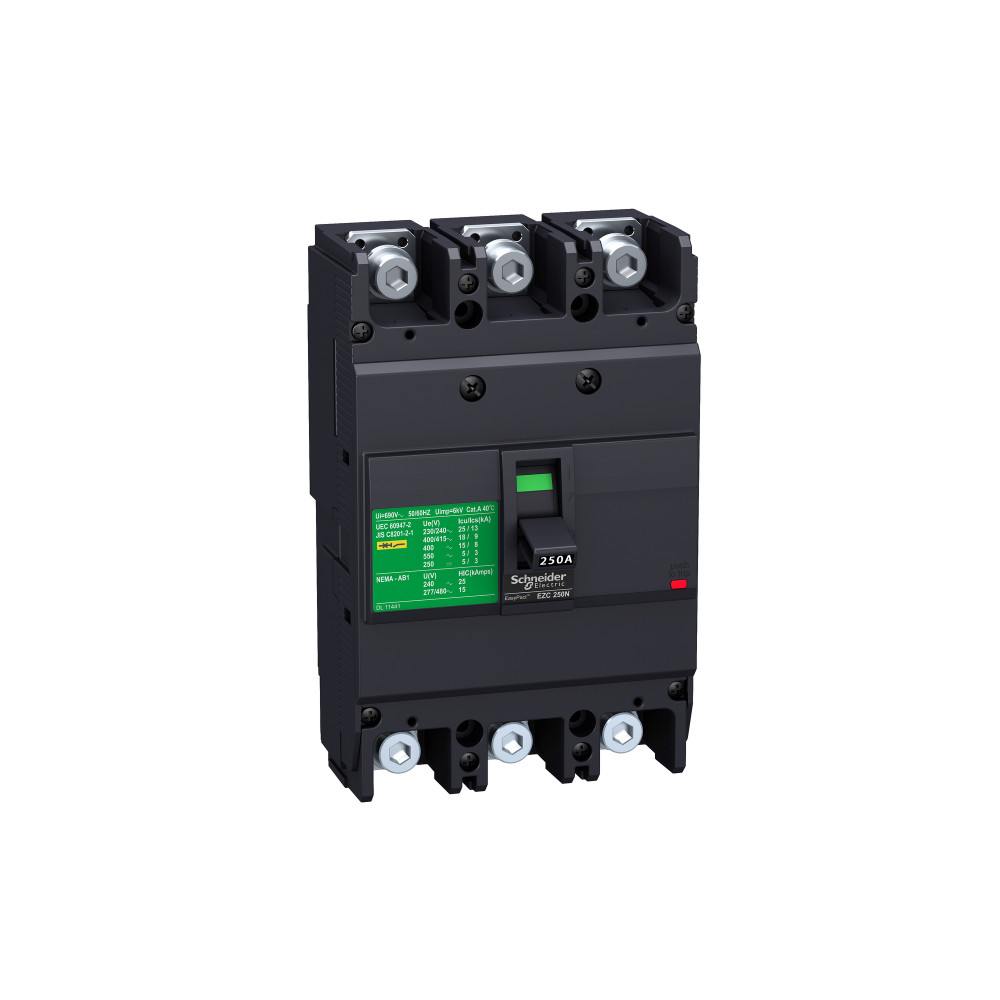

3П3Т АВТ. ВЫКЛ. EZC250N 25 кА/400В 100 A
EZC250N3100
Автоматический выключатель EasyPact EZC250N Schneider Electric; 3P3t; номинальный ток 100 А; Icu = 25 kA при 400/415 В; Ics=50% Icu; расцепитель – термомагнитный, нерегулируемый; ШхГхВ – 140х68x165 мм; исполнение – стационарный; монтаж - на панели.
- Выключатели EasyPact EZC предназначены для защиты распределительных сетей до 690 В пер. тока.
- Обеспечивают защиту от перегрузки и короткого замыкания.
- Возможна эксплуатация при температуре до 50 °С без изменения характеристик.
Класс: Силовой автоматический выключатель (ID: EC000228)
| ID характеристики | Описание | Значение | Единица измерения |
|---|---|---|---|
| EF001389 | Номин. продолжительный ток Iu | 250 | А |
| EF001391 | Количество полюсов | 3 | |
| EF002336 | Диапазон установки расцепителя перегрузки | 0...100 | А |
| EF003977 | Номин. напряжение | 550...550 | В |
| EF005474 | Степень защиты (IP) | EV006405 IP20 | |
| EF006671 | Вид подключения главной электрич. цепи | EV007926 Передняя сторона | |
| EF006697 | Моторный привод встроенный | Да | |
| EF006819 | Тип подключения силовой электрич. цепи | EV000415 Винтовое соединение | |
| EF006976 | Тип элемента управления | EV000421 Ручка-переключатель | |
| EF007006 | Возможность установки индикатора отключения | Нет | |
| EF007048 | Номин. отключающая способность Icu при 400 В, 50 Гц | 25 | кА |
| EF007250 | Подходит для монтажа на DIN-рейку (Ω-типа) | Да | |
| EF007296 | Встроенная защита от замыканий на землю | Да | |
| EF007386 | Моторный привод опционально | Да | |
| EF007518 | С расцепителем минимального напряжения | Нет | |
| EF008240 | Конструкция прибора | EV009211 Встраив. устройство фиксированной установки (стационарный) | |
| EF008904 | Монтаж на DIN-рейку (Ω-типа) опционально | Да | |
| EF008906 | Комплектное устройство с блоком защиты | Нет |
Характеристики
- [ics] рабочая отключающая способность 10 кА в 440 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 25 кА в 110/130 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 10 кА в 125 В постоянный ток в соответствии с МЭК 60947-2 10 кА в 250 В постоянный ток в соответствии с МЭК 60947-2 25 кА в 220/230/240 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 4 кА в 550 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 12.5 кА в 380 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 12.5 кА в 400/415 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2
- [in] номинальный ток 250 А в 40 °C
- [ue] номинальное рабочее напряжение 550 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 250 В постоянный ток в соответствии с МЭК 60947-2
- [uimp] номинальное импульсное выдерживаемое н 6 кВ в соответствии с МЭК 60947-2
- [ui] номинальное напряжение изоляции 690 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2
- Верхние присоединения передний
- Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Защита от утечки на землю отсуствует
- Индикатор наличия напряжения прямая индикация положения контакта
- Информация о ремонтопригодности Подлежит замене
- Исполнение монтажа стационарный
- Код отключающей способности N
- Код совместимости EZC250
- Краткое название устройства Easypact EZC250N
- Механическая износостойкость 10000 циклы
- Наименование автоматического выключателя Easypact EZC250N
- Наименование продукта EasyPact EZC
- Наименование расцепителя TM-D
- Нижние присоединения передний
- Номинальный ток расцепителя 100-100 А в 50 °C
- Область применения распределение
- Описание защищенных полюсов 3t
- Описание полюсов 3P
- Отключающая способность 20 кА Icu в 440 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 50 кА Icu в 110...130 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 50 кА Icu в 220...240 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 20 кА Icu в 125 В постоянный ток 1P в соответствии с МЭК 60947-2 20 кА Icu в 250 В постоянный ток 2P в соответствии с МЭК 60947-2 25 кА Icu в 380 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 25 кА Icu в 400...415 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 8 кА Icu в 550 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2
- Рабочая температура окружающей среды -25-70 °C
- Сегмент рынка малые коммерческие предприятия
- Серия EasyPact EasyPact
- Соответствие требованиям по изоляции да в соответствии с МЭК 60947-2
- Стандарты EN/МЭК 60947-2 GB/T 14048.2 EN/МЭК 60947-1
- Степень ударостойкости ik IK07 в соответствии с МЭК 62262
- Температура окружающей среды при хранении -35-85 °C
- Технология расцепителя термомагнитный
- Тип защиты защита от перегрузки защита от короткого замыкания
- Тип продукта автоматический выключатель
- Тип сети постоянный ток переменный ток
- Установка защиты нейтрали без защиты
- Шаг соединения 35 мм
- Электрическая износостойкость категория А: 5000 циклы 415 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2
В наличии на складе: 22 шт.
3355.00р.
- На складе
- Код товара: EZC250N3100
- Артикул: EZC250N3100
