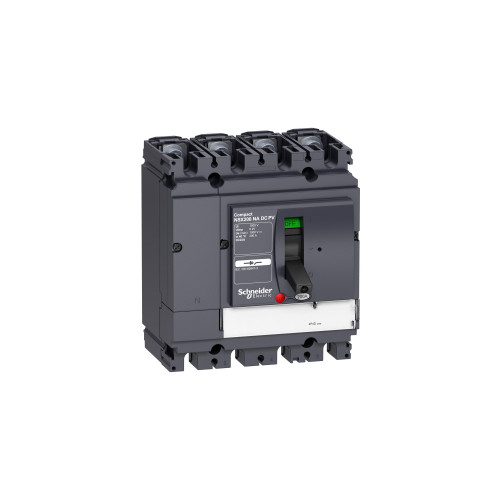

4П ВЫКЛ.-РАЗЪЕД. NSX100 NA DC PV
LV438100
Класс: Выключатель-разъединитель нагрузки (ID: EC000216)
| ID характеристики | Описание | Значение | Единица измерения |
|---|---|---|---|
| EF001389 | Номин. продолжительный ток Iu | 100 | А |
| EF001391 | Количество полюсов | 4 | |
| EF001435 | Номин. раб. напряжение | 1000...1000 | В |
| EF003118 | Степень защиты (IP), передняя сторона | EV006415 IP40 | |
| EF003531 | Количество вспомогат. переключающих контактов | 5 | |
| EF005586 | Количество выключателей/переключателей | 1 | |
| EF006281 | С блокировкой/запираемый (-ая) | Нет | |
| EF006697 | Моторный привод встроенный | Да | |
| EF006819 | Тип подключения силовой электрич. цепи | EV000415 Винтовое соединение | |
| EF006959 | Пригоден в качестве устройства аварийной остановки | Да | |
| EF006976 | Тип элемента управления | EV000421 Ручка-переключатель | |
| EF006981 | Пригоден в качестве главного выключателя | Нет | |
| EF006985 | Пригоден в качестве предохранительного выключателя | Да | |
| EF006986 | Пригоден в качестве сервисного выключателя | Нет | |
| EF007050 | Номин. кратковременно выдерживаемый ток Icw | 2.5 | кА |
| EF007167 | Цвет управляющего элемента | EV000206 Черный | |
| EF007243 | Подходит для напольного монтажа | Нет | |
| EF007247 | Подходит для фронтал. монтажа через 4 отверстия | Нет | |
| EF007248 | Подходит для фронтал. монтажа в центре | Да | |
| EF007262 | Подходит для установки в распределит. щит | Нет | |
| EF007264 | Подходит для промежуточного монтажа | Да | |
| EF007355 | Макс. допустимое раб. напряжение Ue AC | 1000 | В |
| EF007386 | Моторный привод опционально | Нет | |
| EF007491 | Напряжение дополнит. расцепителя | Нет | |
| EF008240 | Конструкция прибора | EV009211 Встраив. устройство фиксированной установки (стационарный) | |
| EF009165 | Номин. постоянный ток при AC-21, 400 В | 100 | А |
| EF009408 | Реверсивный переключатель | Да | |
| EF011777 | Номин. постоянный ток при AC-23, 400 В | 100 | А |
Характеристики
- [icm] включающая способность 2.5 кА выключатель-разъединитель
- [icw] кратковременно выдерживаемый ток 2.5 кА в течение 1 с в соответствии с МЭК 60947-3
- [ie] номинальный рабочий ток DC-22A: 100 А Постоянный ток 1000 В
- [in] номинальный ток 100 А
- [ith] условный тепловой ток на открытом возду 100 А в 65 °C
- [ue] номинальное рабочее напряжение 1000 В Постоянный ток в соответствии с МЭК 60947-3
- [ui] номинальное напряжение изоляции 1000 В Постоянный ток в соответствии с МЭК 60947-3
- [up] номинальное импульсное выдерживаемое на 8 кВ в соответствии с МЭК 60947-3
- Верхние присоединения передний
- Вес нетто 2.4 кг
- Видимый разрыв нет
- Индикатор положения контакта да
- Исполнение монтажа Стационарный
- Код отключающей способности NA
- Код совместимости NSX100
- Краткое название устройства Compact NSX100NA DC PV
- Механическая износостойкость 10000 циклы в соответствии с МЭК 60947-3
- Наименование выключателя-разъединителя Compact NSX100NA DC PV
- Наименование продукта Compact NSX DC
- Нижние присоединения передний
- Описание полюсов 4P
- Серия NSX100...250 DC PV Compact
- Сертификаты EAC CCC
- Соответствие требованиям по изоляции да в соответствии с МЭК 60947-3
- Стандарты EN/IEC 60947 UL 508
- Степень ударостойкости ik IK07
- Тип продукта Выключатель-разъединитель
- Тип сети Постоянный ток
- Шаг соединения 35 мм
- Электрическая износостойкость 1500 циклы 1000 В Постоянный ток In в соответствии с МЭК 60947-3
В наличии на складе: Ожидается поступление
0.00р.
- Ожидается поступление
- Код товара: LV438100
- Артикул: LV438100
