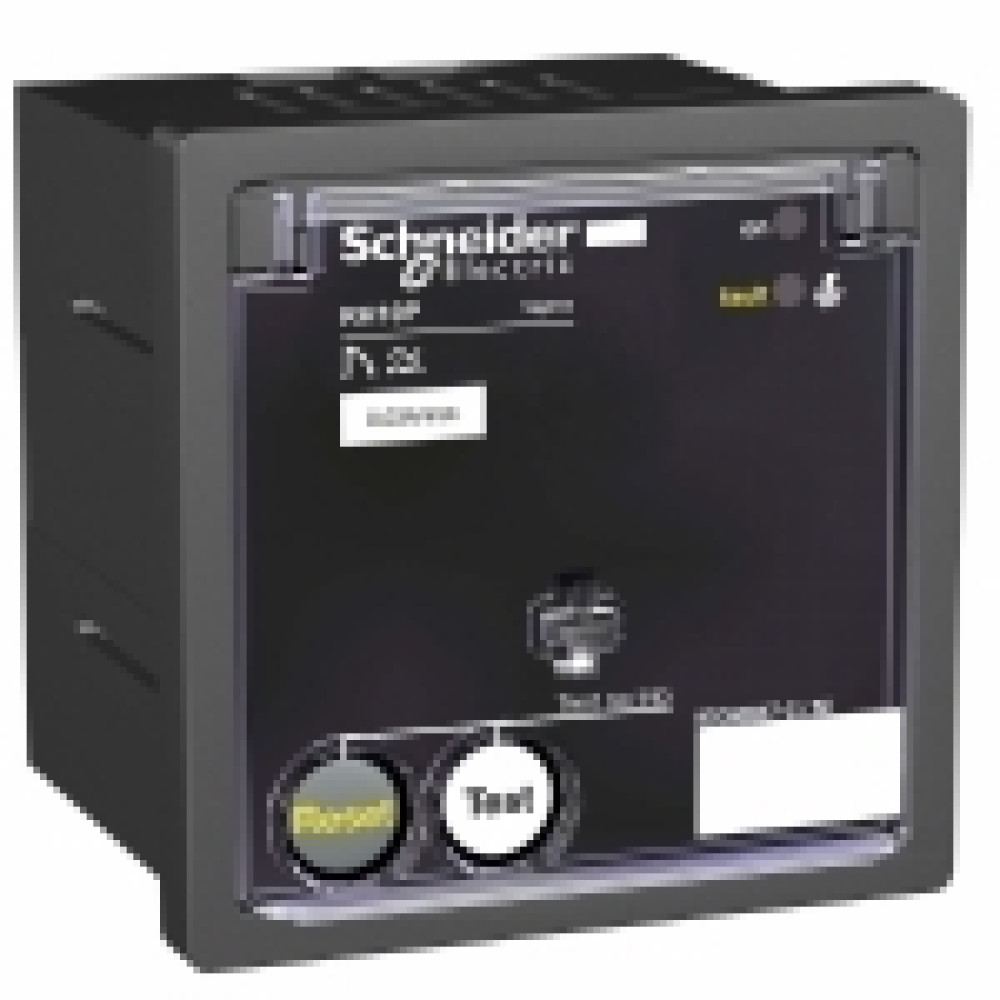

RH10P 220/240В 50/60/400 ГЦ 0.3 A (МГН.)

Характеристики

• [ithe] условный тепловой ток в закрытом корпусе 8 А
• [us] номинальное напряжение сети 220...240 В Переменный ток 50/60 Гц
• Вес нетто 0.3 кг
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Длина зачистки проводов вспом. источник питания: 7 мм авария: 7 мм проверка реле и сброс аварийного сигнала: 7 мм датчик: 7 мм наличие напряжения: 7 мм
• Класс защиты от поражения электр. током класс II
• Класс защиты от тока утечки класс А класс АС
• Код совместимости RH10P
• Контроль электроника (непрерывная) блок питания (непрерывная) линия реле/датчик (непрерывная)
• Краткое название устройства RH10P
• Механическая стойкость огнестойкость в соответствии с МЭК 60695-2-1 степень защиты IK 2 joules: IK07 в соответствии с EN 50102 вибрации 13,2...100 Гц: 0,7 g вибрации 2...13,2 Гц: +/- 1 mm
• Мин. нагрузка 10 мА в 12 V
• Момент затяжки вспом. источник питания: 0.6-0.6 Н-м авария: 0.6-0.6 Н-м проверка реле и сброс аварийного сигнала: 0.6-0.6 Н-м датчик: 0.6-0.6 Н-м наличие напряжения: 0.6-0.6 Н-м
• Монтажная опора панель
• Номинальное напряжение сети 1000-1000 В - Переменный ток в 50/60 Гц (максимум) 1000-1000 В - Переменный ток в 400 Hz (максимум)
• Область применения реле дифференицального тока
• Относительная влажность 95-95 % в 55-55 °C
• Потребляемая мощность (ва) 4 В·А
• Рабочая температура окружающей среды -35-70 °C
• Размеры выреза 68 x 68 mm
• Серия Vigirex Vigirex
• Совместимость серий продукта TOA датчик тока утечки на землю 0 датчик тока утечки на землю L датчик тока утечки на землю
• Соединения – клеммы вспом. источник питания: клеммный блок кабель (-и) 0.2-2.5 мм² Гибкий AWG 24...AWG 12 вспом. источник питания: клеммный блок кабель (-и) 0.2-2.5 мм² Жесткий AWG 24...AWG 12 вспом. источник питания: клеммный блок кабель (-и) 0.25-2.5 мм² Гибкий AWG 24...AWG 12 авария: клеммный блок кабель (-и) 0.2-2.5 мм² Гибкий AWG 24...AWG 12 авария: клеммный блок кабель (-и) 0.2-2.5 мм² Жесткий AWG 24...AWG 12 авария: клеммный блок кабель (-и) 0.25-2.5 мм² Гибкий AWG 24...AWG 12 проверка реле и сброс аварийного сигнала: клеммный блок кабель (-и) 0.2-2.5 мм² Гибкий AWG 24...AWG 12 проверка реле и сброс аварийного сигнала: клеммный блок кабель (-и) 0.2-2.5 мм² Жесткий AWG 24...AWG 12 проверка реле и сброс аварийного сигнала: клеммный блок кабель (-и) 0.25-2.5 мм² Гибкий AWG 24...AWG 12 датчик: клеммный блок кабель (-и) 0.2-2.5 мм² Гибкий AWG 24...AWG 12 датчик: клеммный блок кабель (-и) 0.2-2.5 мм² Жесткий AWG 24...AWG 12 датчик: клеммный блок кабель (-и) 0.25-2.5 мм² Гибкий AWG 24...AWG 12 наличие напряжения: клеммный блок кабель (-и) 0.2-2.5 мм² Гибкий AWG 24...AWG 12 наличие напряжения: клеммный блок кабель (-и) 0.2-2.5 мм² Жесткий AWG 24...AWG 12 наличие напряжения: клеммный блок кабель (-и) 0.25-2.5 мм² Гибкий AWG 24...AWG 12
• Степень ударостойкости ik IK07 в соответствии с EN 50102
• Температура окружающей среды при хранении -55-85 °C
• Тип измерения измерение тока замыкания на землю встроенным ТТ, диапазон: 80...100 %
• Тип настройки задержки срабатывания защиты от тока утечки мгновенный 0.3-0.3 А
• Тип продукта реле защиты остаточного тока
• Устойчивость настроек защищенный опечатываемой крышкой
• Функция тестирования местный дистанционная проверка
• Электромагнитная совместимость наведенные и излучаемые помехи: B в соответствии с CISPR 11 проверка стойкости к наведенным РЧ помехам: 3 в соответствии с IEC 61000-4-6 испытание стойкости к с электролитическому разряду: 4 в соответствии с IEC 61000-4-2 восприимчивость к мощным наведенным помехам: 4 в соответствии с IEC 61000-4-5 восприимчивость к слабым наведенным помехам: 4 в соответствии с IEC 61000-4-4 восприимчивость с помехам: 3 в соответствии с IEC 61000-4-3
