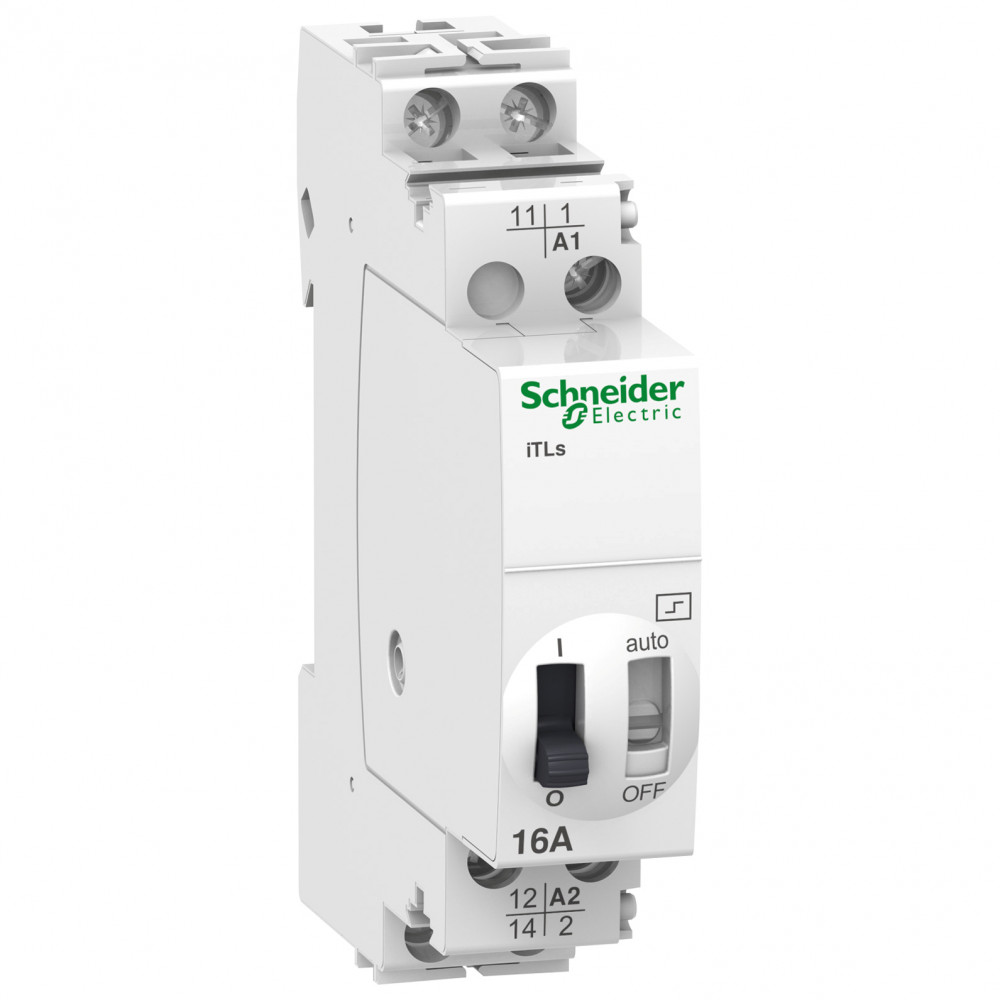

ИМПУЛЬСНОЕ РЕЛЕ С СИГНАЛИЗАЦИЕЙ iTLs 16A 1НО 230В
A9C32811
Импульсное реле iTLs 16A 1НО 230В, с сигнализацией. диапазон: Acti 9 - краткое название устройства: iTLs - описание полюсов: 1P - конфигурация главных контактов: 1 Н.О. - вспом. контакты, доступные на каждом контакторе: 1 переключающ. - тип сети: переменный ток - напряжение цепи управления: 110 V пост. ток, 230…240 V пер. ток 50/60 Hz. Преимущества: Эффективность, достойная Вас!. Широкое предложение, простой выбор, соответствие модульному стандарту, Полнофункциональная модульная система для решения любых задач, Гибкие комбинации вспомогательных устройств с фиксацией на защелках, Совместимость со всеми компонентами системы Acti 9, Совместимость с любыми типами осветительных нагрузок.. применения: - Управление и контроль электрических цепей во всех промышленных, коммерческих и жилых зданиях., Управление освещением с помощью нескольких кнопок..
Класс: Импульсное реле (ID: EC000188)
| ID характеристики | Описание | Значение | Единица измерения |
|---|---|---|---|
| EF000003 | Способ монтажа | EV000242 DIN-рейка | |
| EF000030 | Функционал. назначение/применение | EV005729 Механический переключатель | |
| EF000218 | Глубина установочная (встраив.) | 43.5 | мм |
| EF002950 | Модульная ширина (общ. кол-во модульных расстояний) | 1 | |
| EF002952 | Управляющее напряжение 1 | 230...240 | В |
| EF002953 | Управляющее напряжение 2 | 110...110 | В |
| EF002954 | Тип управляющего напряжения 1 | EV000460 AC (перемен.) | |
| EF002955 | Тип управляющего напряжения 2 | EV000461 DC (постоян.) | |
| EF002956 | Частота управляющего напряжения 1 | 50...60 | Гц |
| EF002991 | Тип питающего напряжения | EV000460 AC (перемен.) | |
| EF004127 | Напряжение питания | 24...250 | В |
| EF004920 | Макс. коммутируем. ток при cos Ф = 0,6 | 16 | А |
| EF004952 | Макс. мощность ламп накаливания | 1600 | Вт |
| EF004971 | Макс. мощность люминесц. ламп | 1300 | ВА |
| EF004972 | Макс. мощность люминесц. ламп (включение попарно) | 2000 | ВА |
| EF004973 | Макс. мощность люминесц. ламп (параллельно компенсир.) | 900 | ВА |
| EF005881 | Возможность ручного управления | Нет | |
| EF006706 | Номин. коммутируем. ток | 16 | А |
| EF008256 | Количество нормально разомкнутых (НО) контактов | 1 |
Характеристики
- [in] номинальный ток 16 А
- [в] номинальное рабочее напряжение 250 В Переменный ток 50/60 Гц
- Вспомогательные контакты 1 переключающ.
- Выходной ток сигнализации 0.01...6 A
- Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Длина зачистки проводов 11 мм
- Длительность импульса 50 мс...1 с
- Индикатор наличия напряжения Индикация ВКЛ/ВЫКЛ
- Информация о ремонтопригодности Подлежит замене
- Исполнение монтажа стационарный
- Качественные этикетки KEMA CEBEC NF IMQ VDE
- Код совместимости iTLs
- Конфигурация главных контактов 1 Н.О.
- Краткое название устройства iTLs
- Момент затяжки 1-1 Н-м
- Монтажная опора DIN-рейка
- Наименование продукта Acti 9 iTL
- Напряжение цепи сигнализации пер. ток: 24...240 V пост. ток: 24...240 V
- Напряжение цепи управления 230...240 V пер. ток 50/60 Гц 110 В пост. ток
- Область применения remote indication
- Описание полюсов 1P
- Относительная влажность 95-95 % в 55-55 °C
- Подготовка к работе в тропических условиях 2
- Рабочая температура окружающей среды -20-50 °C
- Сегмент рынка малые коммерческие предприятия рынок жилья
- Серия iTL Acti 9
- Сертификаты ГОСТ CCC
- Совместимость серий продукта iATEt iATL4 iATLc iATLc+s iATLm iATLs iATLz iETL iTL 16 iATLc+c iATL24
- Соединения – клеммы цепь управления: Клеммы туннельного типа 1 кабель (-и) 0.5-4 мм² Жесткий цепь управления: Клеммы туннельного типа 1 кабель (-и) 0.5-4 мм² Жесткий с кабельным наконечником цепь управления: Клеммы туннельного типа 1 кабель (-и) 1-4 мм² Гибкий цепь управления: Клеммы туннельного типа 1 кабель (-и) 1-4 мм² Гибкий с наконечником силовая цепь: Клеммы туннельного типа 1 кабель (-и) 1.5-4 мм² Жесткий силовая цепь: Клеммы туннельного типа 1 кабель (-и) 1.5-4 мм² Жесткий с кабельным наконечником силовая цепь: Клеммы туннельного типа 1 кабель (-и) 1.5-4 мм² Гибкий силовая цепь: Клеммы туннельного типа 1 кабель (-и) 1.5-4 мм² Гибкий с наконечником
- Стандарты EN 669-2-2 EN 669-1
- Температура окружающей среды при хранении -40-70 °C
- Тип дистанционного управления кнопка с подсветкой 3 мА
- Тип продукта импульсное реле
- Тип сети Переменный ток
- Тип сигнала управления импульсная
- Уровень шума 60 дБ
- Частота коммутации 100 переключений/день 5 операций коммутации в минуту
- Шаг 9 мм 2
- Электрическая износостойкость AC-21: 200000 циклы AC-22: 100000 циклы
В наличии на складе: 12 шт.
2800.00р.
- На складе
- Код товара: A9C32811
- Артикул: A9C32811
