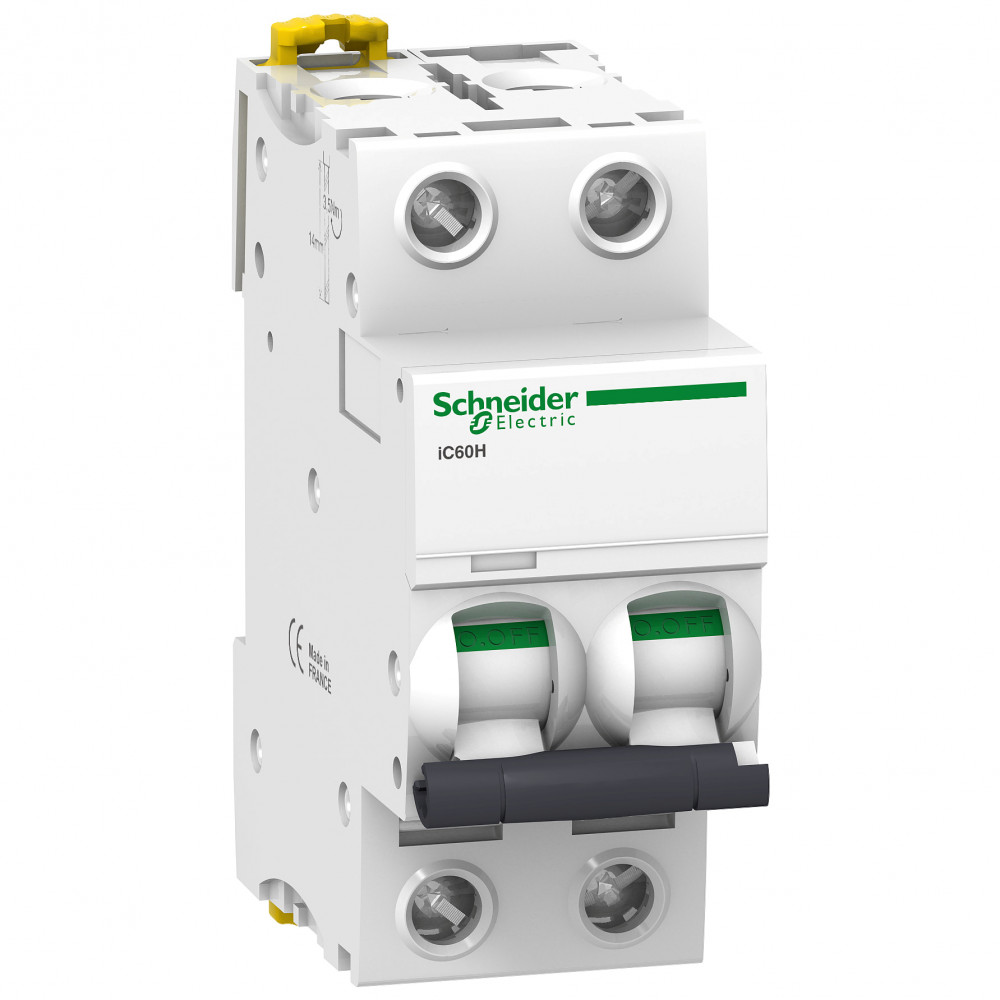

АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ iC60H 2П 16A D

Характеристики

• [ics] номинальная рабочая отключающая способность 15 кА 50 % в соответствии с EN 60947-2 - 220...240 V Переменный ток 50/60 Гц 7.5 кА 50 % в соответствии с EN 60947-2 - 380...415 V Переменный ток 50/60 Гц 5 кА 50 % в соответствии с EN 60947-2 - 440 V Переменный ток 50/60 Гц 15 кА 50 % в соответствии с IEC 60947-2 - 220...240 V Переменный ток 50/60 Гц 7.5 кА 50 % в соответствии с IEC 60947-2 - 380...415 V Переменный ток 50/60 Гц 5 кА 50 % в соответствии с IEC 60947-2 - 440 V Переменный ток 50/60 Гц 7500 А 75 % в соответствии с EN 60898-1 - 400 V Переменный ток 50/60 Гц 7500 А 75 % в соответствии с IEC 60898-1 - 400 V Переменный ток 50/60 Гц 21 кА 50 % в соответствии с IEC 60947-2 - 12 ... 133 В Переменный ток 50/60 Гц 21 кА 50 % в соответствии с EN 60947-2 - 12 ... 133 В Переменный ток 50/60 Гц 15 кА 100 % в соответствии с IEC 60947-2 - 72...125 В постоянный ток 15 кА 100 % в соответствии с EN 60947-2 - 72...125 В постоянный ток
• [in] номинальный ток 16 А
• [ui] номинальное напряжение изоляции 500 В Переменный ток 50/60 Гц в соответствии с EN 60947-2 500 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2
• [up] номинальное импульсное выдерживаемое напряжение 6 кВ в соответствии с EN 60947-2 6 кВ в соответствии с IEC 60947-2
• [в] номинальное рабочее напряжение 220...240 V Переменный ток 50/60 Гц 400 V Переменный ток 50/60 Гц 380...415 V Переменный ток 50/60 Гц 440 V Переменный ток 50/60 Гц 12 ... 133 В Переменный ток 50/60 Гц 72...125 В постоянный ток
• Вес нетто 0.25 кг
• Высота над уровнем моря 0...2000 м
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Длина зачистки проводов 14 мм для Верхняя или нижняя соединение
• Защита от замыкания на землю отдельный блок
• Индикатор наличия напряжения индикатор срабатывания
• Индикатор положения контакта да
• Информация о ремонтопригодности Подлежит замене
• Исполнение монтажа стационарный
• Класс ограничения 3 в соответствии с EN 60898-1 3 в соответствии с IEC 60898-1
• Код кривой D
• Код отключающей способности H
• Код совместимости iC60
• Краткое название устройства iC60H
• Механическая износостойкость 20000 циклы
• Момент затяжки 2-2 Н-м Верхняя или нижняя
• Монтажная опора DIN-рейка
• Наименование продукта Acti 9 iC60
• Область применения распределение
• Описание полюсов 2P
• Отключающая способность 10000 А Icn в 400 V Переменный ток 50/60 Гц в соответствии с EN/МЭК 60898-1 42 кА Icu в 12...60 В Переменный ток 50/60 Гц в соответствии с EN/IEC 60947-2 10 кА Icu в 440 V Переменный ток 50/60 Гц в соответствии с EN/IEC 60947-2 15 кА Icu в 380...415 V Переменный ток 50/60 Гц в соответствии с EN/IEC 60947-2 30 кА Icu в 220...240 V Переменный ток 50/60 Гц в соответствии с EN/IEC 60947-2 15 кА Icu в
• Относительная влажность 95-95 % в 55-55 °C
• Подготовка к работе в тропических условиях 2 в соответствии с IEC 60068-1
• Предел электромагнитного отключения 12 x Вх +/- 20 %
• Рабочая температура окружающей среды -35-70 °C
• Сегмент рынка малые коммерческие предприятия
• Серия iC60 Acti 9
• Совместимость распределительного блока с гребенчатыми шинами Верхняя или нижняя: Да
• Соединения – клеммы единая клемма (Верхняя или нижняя) 1-25 мм² Жесткий единая клемма (Верхняя или нижняя) 1-16 мм² Гибкий
• Соответствие требованиям по изоляции да в соответствии с EN 60898-1 да в соответствии с EN 60947-2 да в соответствии с IEC 60898-1 да в соответствии с IEC 60947-2
• Стандарты IEC 60898-1 EN 60947-2 EN 60898-1 IEC 60947-2
• Температура окружающей среды при хранении -40-85 °C
• Технология расцепителя термомагнитный
• Тип продукта миниатюрный автоматический выключатель
• Тип сети постоянный ток Переменный ток
• Число защищенных полюсов 2
• Шаг 9 мм 4
• Электрическая износостойкость 10000 циклы
