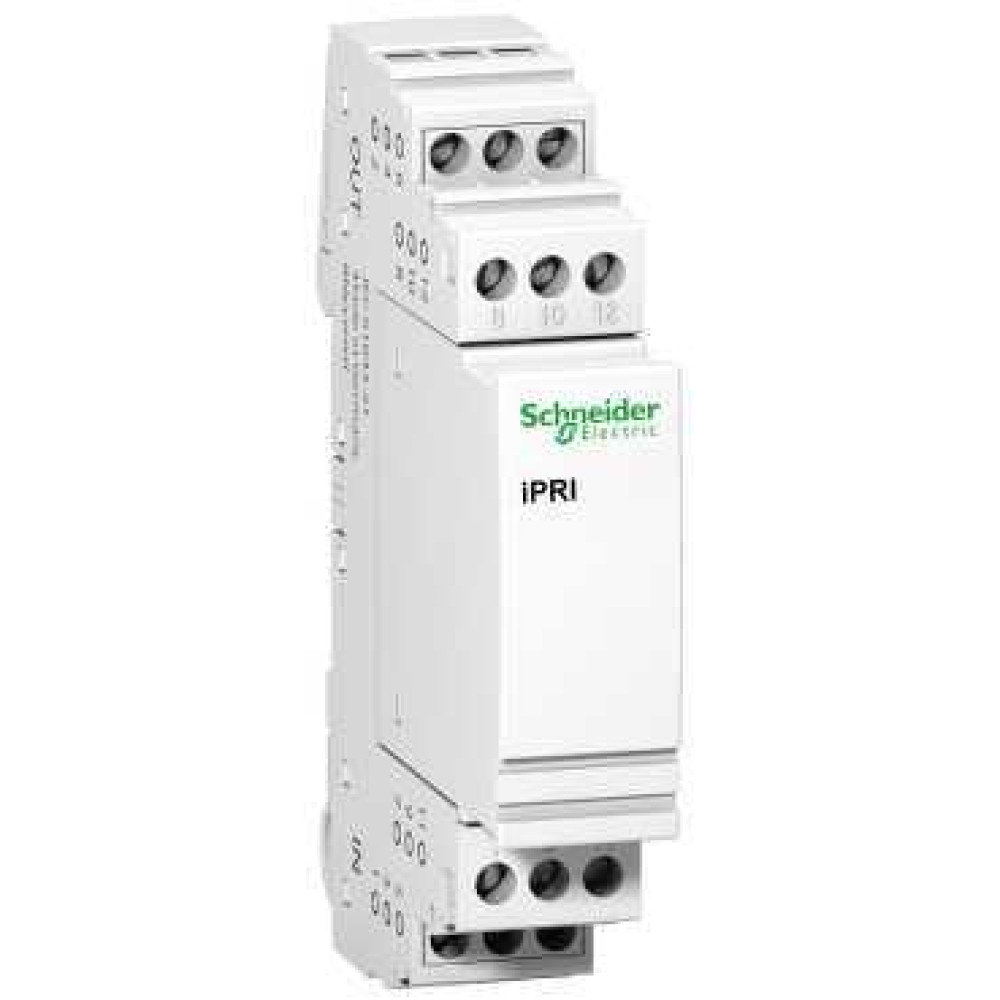

УЗИП iPRI LOW 70A 48V 10KA
A9L16339
УЗИП iPRI LOW 70A 48V 10KA. УЗИП предназначен для аналоговой телефонной линии: защищает телефоны, PABX, модемы (включая ADSL) и т. д. Защита 2 слаботочных линий без общего потенциала или 4 линий с общим опорным потенциалом: iPRI защищает измерительную аппаратуру, входы датчика ПЛК, входы источника питания постоянного тока до 53 В, входы источника питания переменного тока до 37 В. Входной ток не должен превышать 300 мА.
Класс: УЗИП для систем передачи данных/КИПиА (ID: EC000943)
| ID характеристики | Описание | Значение | Единица измерения |
|---|---|---|---|
| EF000003 | Способ монтажа | EV005503 DIN-рейка (с Ω-профилем) 35 мм | |
| EF000321 | Соединение 1 | EV000154 Прочее | |
| EF000422 | С контактом дистанционной сигнализации | Да | |
| EF004015 | Предельная частота | 0.05 | МГц |
| EF004191 | Взрывобезопасное исполнение | Да | |
| EF004198 | Макс. длительное напряжение перемен. тока АС | 37 | В |
| EF004214 | Номин. сброс импульсного тока (8/20) | 10 | кА |
| EF004219 | Номин. ток нагрузки | 0.3 | А |
| EF004233 | Уровень защиты напряжения жила/жила | 70 | В |
| EF004234 | Уровень защиты напряжения жила/земля | 70 | В |
| EF004241 | Сигнал на устройстве | EV000494 Нет (без) | |
| EF004777 | Макс. длительное напряжение постоян. тока DC | 53 | В |
| EF008049 | Уровень защиты напряжения жила/земля сигнала | 53 | В |
| EF008050 | Уровень защиты напряжения земля сигнала/защитное заземление | 37 | В |
| EF008799 | Номин. напряжение постоян. тока (DC) | 48...48 | В |
| EF008800 | Предупредительный контроль температуры | Нет |
Характеристики
- [iimp] импульсный ток 70 А
- [in] номинальный ток 0.3 А в 45 °C
- Вес нетто 65 г
- Время отклика < 1 ns
- Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Дистанционная сигнализация Без
- Длина зачистки проводов 8 мм
- Исполнение монтажа стационарный
- Код совместимости iPRI
- Краткое название устройства iPRI
- Локальная индикация электрический
- Максимальное напряжение изоляции Общий режим
- Максимальное непрерывное рабочее напряжение Общий режим: 37 В Переменный ток L/PE Общий режим: 53 В Постоянный ток (DC) L/PE Дифференциальн. режим: 37 В Переменный ток L/N Дифференциальн. режим: 53 В Постоянный ток (DC) L/N
- Момент затяжки 0.8-0.8 Н·м
- Наименование продукта Acti9 iPRI
- Номинальное рабочее напряжение 48 В Постоянный ток (DC)
- Номинальный ток разряда Общий режим: 20 кА (L/PE)
- Относительная влажность 5-90 %
- Пределы выходного напряжения Общий режим: < 70 V в 1 kV/µs
- Рабочая высота 2000 м
- Рабочая температура окружающей среды -25-60 °C
- Серия iPRI Acti 9
- Соединения – клеммы клеммный блок с винтовыми зажимами0.2-4 мм² жесткий клеммный блок с винтовыми зажимами0.2-2.5 мм² гибкий клеммный блок с винтовыми зажимами0.2-2.5 мм² Гибкий с наконечником
- Стандарты IEC 61643-21 EN 61643-21
- Степень ударостойкости ik IK05 в соответствии с IEC 62262
- Температура окружающей среды при хранении -40-85 °C
- Технология, используемая в искровом разряднике GDT
- Тип искрового разрядника защита сигнала
- Тип продукта Искровой разрядник
- Ток разряда 20 кА
- Число защищенных полюсов 4
- Шаг 9 мм 2
В наличии на складе: Ожидается поступление
17900.00р.
- Ожидается поступление
- Код товара: A9L16339
- Артикул: A9L16339
