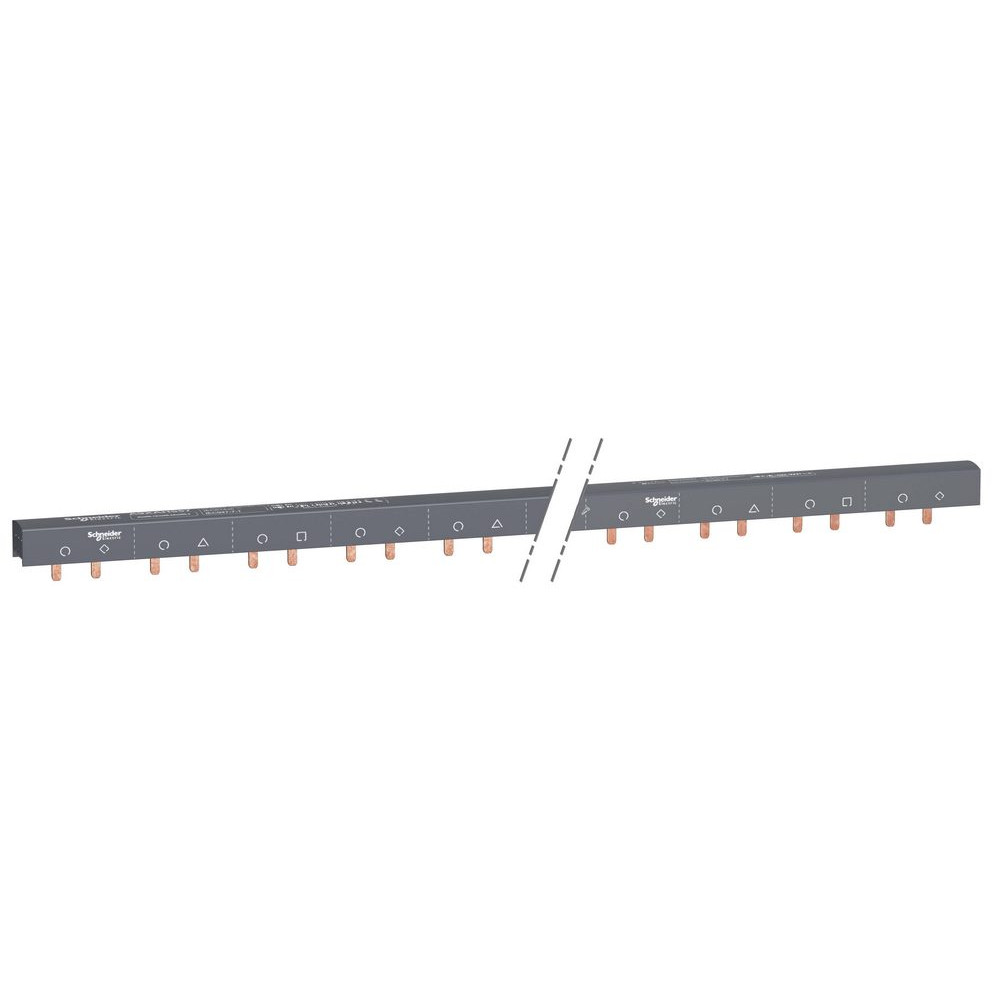

ШИНКА ГРЕБЕНЧАТАЯ ДОП.+4П (AuxNL1…AuxNL2…AuxNL3) 57 МОД.18ММ 100А РАЗРЕЗАЕМАЯ
A9XAH557
ШИНКА ГРЕБЕНЧАТАЯ ДОП.+4П (AuxNL1…AuxNL2…AuxNL3) 57 МОД.18ММ 100А РАЗРЕЗАЕМАЯ. Подключение модульных устройств iDPN, iDPN Vigi и DPN N Vigi возможно с помощью гребенчатых шинок шириной 9 мм. В специальных гребенчатых шинках для автоматических выключателей предусмотрен промежуток 9 мм для вставки вспомогательных контактов iOF, iSD, iOF/SD+OF. Гребенчатые шинки для автоматических выключателей 3P+N и вспомогательных устройств совместимы с распределительными щитами Prisma.
Класс: Фазовая шина (шинная разводка) (ID: EC000215)
| ID характеристики | Описание | Значение | Единица измерения |
|---|---|---|---|
| EF000019 | Изолированн. | Нет | |
| EF000351 | Количество фаз | 3 | |
| EF000649 | Поперечное сечение | 16 | мм² |
| EF001389 | Номин. продолжительный ток Iu | 100 | А |
| EF001391 | Количество полюсов | 4 | |
| EF001438 | Длина | 1000 | мм |
| EF003961 | Тип подключения | EV000158 Штырь (Pin) | |
| EF007217 | Подходит для аппаратов с вспомогат. выключателем (доп. контактом) | Нет | |
| EF007218 | Подходит для устройств с N-проводником | Нет | |
| EF007241 | Подходит для количества подключаемых устройств | 22 | |
| EF007357 | Макс. допустимое раб. напряжение Ue | 415 | В |
| EF007504 | Размер шага | 18 | мм |
Характеристики
- [ie] номинальный рабочий ток 100 А в 40 °C
- [ui] номинальное напряжение изоляции 500 В Переменный ток в соответствии с МЭК 61439-2
- Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Информация о ремонтопригодности Подлежит замене
- Исполнение монтажа горизонт.
- Категория - аксессуар/отдельная деталь Аксессуары присоединений
- Комплектация изделия разрезаемый
- Конфигурация полюсов для первого варианта 1 1P + N 1 2P
- Межполюсный шаг 18 мм
- Моличество каналов 22 контактный Aux + N + L
- Номинальное рабочее напряжение 415 В Переменный ток
- Оборудование в комплекте комплект из 10 шт. end piece
- Общее количество модулей по 18 мм 57
- Описание линии 3L + N
- Расстояние между направляющими 45 мм
- Серия Acti 9
- Совместимость серий продукта Acti 9 iC60 Acti 9 iK60 Acti 9 iID Acti 9 iID K Acti 9 iSW Acti 9 iSW-NA Multi 9 C60
- Стандарты IEC 60947-7-1 МЭК 61439-2
- Тип продукта Гребенчатая шина
- Шаг 9 мм 114
В наличии на складе: Ожидается поступление
5500.00р.
- Ожидается поступление
- Код товара: A9XAH557
- Артикул: A9XAH557
