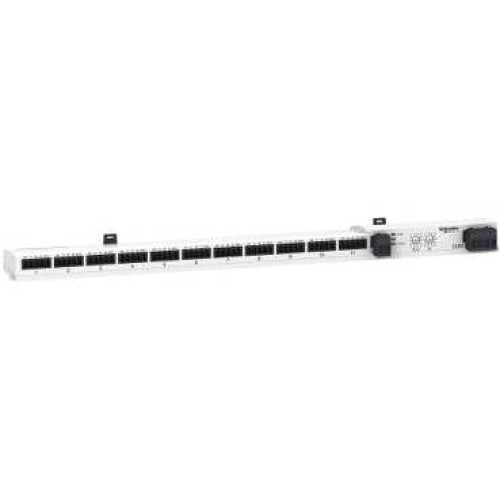

Интерфейс Acti 9 Smartlink

Характеристики

• Web-сервер совместимость с контроллером BMS
• Веб-службы веб-страница
• Вес нетто 195 г
• Виброустойчивость 1 gn, амплитуда = 3.5мм (f = 5-300 Гц)10 циклов в соответствии с EN/IEC 60068-2-6
• Вх/вых., специализированные согласно приложению Общий счетчик импульсов импульсный преобразователь
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Группа каналов 1 группа из 11 цифровых каналов
• Длина зачистки проводов Управление: 10 мм Цепь питания: 7 мм Коммуникационная шина: 7 мм
• Интерфейс для конфигурирования при вводе в ECOREACH web-страница
• Информация о ремонтопригодности Подлежит замене
• Код совместимости Acti 9 Sмartlink
• Краткое название устройства Smartlink Modbus
• Локальная индикация связь: 1 светодиод (желтый) состояние: 1 светодиод (Зеленый, оранжевый и красный)
• Макс. пусковой ток 0.5 А для дискретный выход 3 А для Блок питания
• Максимальный постоянный ток 5 мА для Дискретный вход
• Максимальный ток источника питания 1.5 А
• Местоположение подключения спереди
• Монтажное положение горизонтально и вертикально На DIN-рейку
• Мощность зажимного соединения 2 x 0.25 мм² для кабель со скрученными экранированными парами, гибкий С кабельным наконечником для Коммуникационная шина 2 x 0.25 мм² для кабель со скрученными экранированными парами, гибкий Без наконечника для Коммуникационная шина 2 x 0.25 мм² для кабель со скрученными экранированными парами, жесткий С кабельным наконечником для Коммуникационная шина 2 x 0.25 мм² для кабель со скрученными экранированными парами, жесткий Без наконечника для Коммуникационная шина 1 x 0.5...1 x 1.5 мм², гибкий С кабельным наконечником для Управление 1 x 0.5...1 x 1.5 мм², гибкий Без наконечника для Управление 1 x 0.5...1 x 1.5 мм², жесткий С кабельным наконечником для Управление 1 x 0.5...1 x 1.5 мм², жесткий Без наконечника для Управление 2 x 0,2...2 x 1,5 мм², гибкий С кабельным наконечником для Цепь питания 2 x 0,2...2 x 1,5 мм², гибкий Без наконечника для Цепь питания 2 x 0,2...2 x 1,5 мм², жесткий С кабельным наконечником для Цепь питания 2 x 0,2...2 x 1,5 мм², жесткий Без наконечника для Цепь питания
• Наименование продукта Acti 9 Sмartlink
• Номинальное напряжение сети 24 В Постоянный ток (DC) +/- 20 %
• Область применения управление нагрузкой мониторинг остояния выключателя Измерение энергии E
• Оборудование в комплекте комплект из 1 шт. bus connector комплект из 1 шт. power supply connector Комплект из 2 шт. locking clips
• Относительная влажность 93-93 % в 40-40 °C
• Подготовка к работе в тропических условиях 2
• Подключенные вспомогательные устройства up to 11 wired devices
• Постоянная времени электронного фильтра 2 мс из сост. 0 в сост. 1
• Рабочая высота 0...2000 м
• Рабочая температура окружающей среды -25-60 °C
• Сброс Сброс заводских настроек в лицевая панель
• Сегмент рынка Жилищный сектор Малые коммерческие предприятия
• Серия Acti 9 Acti 9
• Служба обмена данными Modbus вспомогательное устройство для RS485
• Совместимость продукта дискретн. вход и выход измеритель импульсного выхода
• Совместимость серий продукта iTL вспомогательный Linergy FM iOF+SD 24 iACT24 iATL24 измеритель импульсного выхода RCA iC60 Acti 9 iCT вспомогательный Acti 9 iC60 Acti 9 iID Acti 9 iSW-NA Acti 9 iDPN Vigi Acti 9 C40 Multi 9 C60 Acti 9 DT40 Acti 9 DT60 Acti 9 I-NA Acti 9 ITG40 Acti 9 iDPN Acti 9 Reflex iC60 Ti24 разъем
• Соединения – клеммы подпружиненная клемма Ti24 11 для дискретный вход/выход, заказывается отдельно Штыревой разъем 1 для Цепь питания Штыревой разъем 1 для Коммуникационная шина
• Стойкость к кратковременным исчезновениям 10 мс
• Температура окружающей среды при хранении -40-80 °C
• Тип вх/вых. 2 входа + 1 выход на цифровой канал
• Тип входа приемник тока для Дискретный вход, 24 В Постоянный ток (DC) +/- 20 % в 2.5 мА
• Тип выхода Текущий источник логической схемы: 24 В - Постоянный ток (DC) - 100 мА
• Тип защиты защита от короткого замыкания для аналоговый вход от обратной полярности для Вспом. питание от обратной полярности для вход Защита максимального напряжения в 33 В Постоянный ток (DC) для дискретный выход
• Тип настройки Адрес Modbus 01...99 для Адресные энкодеры сброс для Адресные энкодеры сброс для Вставной дополнительный источник питания
• Тип продукта интеллектуальный модуль связи
• Тип сети обмена данными RS485 Modbus RTU ведомый SUB-D 9 9.6...19.2 кбод
• Характеристики окружающей среды коррозионный 3C2 в соответствии с МЭК 60721-3-3 соляной туман 2 в соответствии с МЭК 60068-2-52
• Шаг 9 мм 0 Полезный
• Электромагнитная совместимость стойкость к электростатическому разряду (8 кВ) в соответствии с МЭК 61000-4-2 стойкость к электростатическому разряду (4 кВ) в соответствии с МЭК 61000-4-2 Сопротивление электромагнитным полям (10 В/м) в соответствии с МЭК 61000-4-3 стойкость к коммутационным помехам (2 кВ) в соответствии с МЭК 61000-4-4 стойкость к коммутационным помехам (1 кВ) в соответствии с МЭК 61000-4-4 стойкость к коммутационным помехам (1 кВ) в соответствии с МЭК 61000-4-4 Наведенные электромагнитные помехи (10 В) в соответствии с МЭК 61000-4-6 стойкость к электромагнитным полям промышленной част (30 A/м) в соответствии с МЭК 61000-4-8
