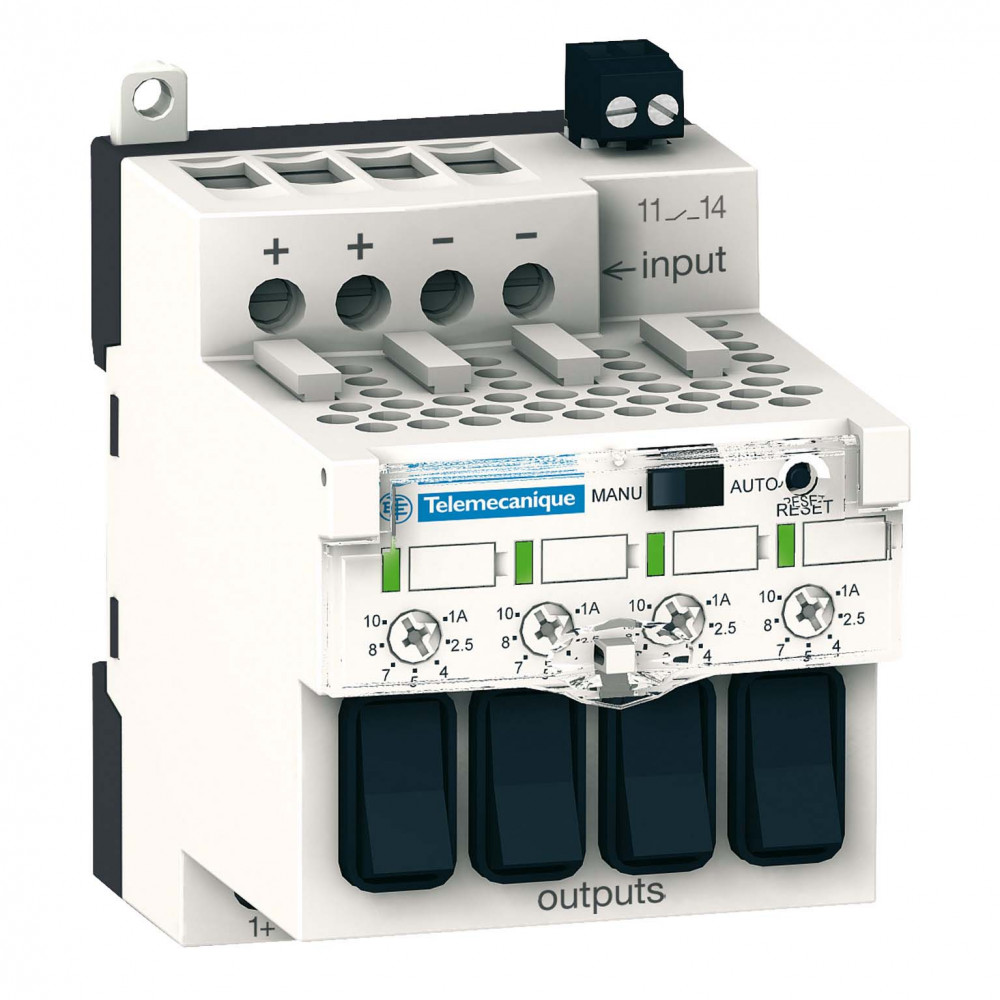

УНИВЕРСАЛЬНЫЙ МОДУЛЬ СЕЛЕКТИВНОЙ ЗАЩИТЫ

Характеристики

• Вес нетто 0.47 кг
• Виброустойчивость 2 gn (частота= 11.9-150 Гц) в соответствии с EN/IEC 61131-2 3,5 мм (частота= 3-11.9 Гц) в соответствии с EN/IEC 61131-2
• Высота над уровнем моря 2000 м
• Выходное напряжение (Uin-0,3) В пост. ток
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Дополнительная функция 2-полюсн. размыкание каналом
• Информация о ремонтопригодности Подлежит замене
• Код совместимости ABL8P
• Количество выходных каналов 4
• Локальная индикация состояние канала: 1 светодиод на каждый канал (зеленый/красный) состояние канала: 1 реле
• Макс. выходной ток 10 А на канал, номинал: 1/2.5/4/5/7/8/10
• Название теста электростатические разряды в соответствии с EN/IEC 61000-4-2 излучение в соответствии с EN 61000-6-3 индуцированное электромагнитное поле в соответствии с EN/IEC 61000-4-6 уровень 3 излучаемое электромагнитное поле в соответствии с EN/IEC 61000-4-3 уровень 3 коммутационная помеха в соответствии с IEC 61000-4-4 уровень 3 импульсное напряжение в соответствии с EN/IEC 61000-4-5 уровень 2 наведенное электромагнитное поле/излучаемые помехи в соответствии с EN 55022 класс B излучение в соответствии с EN 50081-1
• Отключающая способность 1000 А в 32 V постоянный ток предохранителем
• Относительная влажность 0-90 % во время работы 0-95 % во время хранения
• Пределы входного напряжения 19...32 V
• Рабочая температура окружающей среды -25-60 °C
• Серия Phaseo
• Сертификаты RCM EAC
• Соединения – клеммы для входное соединение: винтовые зажимы, емкость соединения: 4 x 0,5...4 x 10 мм² AWG 20...AWG 8 для реле диагностики: съемный клеммный блок с винтовыми зажимами, емкость соединения: 1 x 2,5 мм² AWG 14 для выходное соединение: винтовые зажимы, емкость соединения: 8 x 0,5...8 x 4 мм² AWG 20...AWG 10
• Способ установки защелками в 35 мм симметричная DIN-рейка, рабочее положение: вертикальный на панели
• Стандарты UL 508 CSA C22.2 No 60950-1
• Температура окружающей среды при хранении -40-85 °C
• Тип защиты выхода от перегрузки, технология защиты: 1,3 x In от короткого замыкания, технология защиты: автоматический сброс защита линии, технология защиты: 1 x 15 A встроенный предохранитель на каждую панель
• Тип продукта электронный модуль защиты
• Характеристики окружающей среды ЭМC в соответствии с EN 61000-6-3 ЭМC в соответствии с EN/IEC 61000-6-2 безопасность в соответствии с EN/IEC 60950-1 безопасность в соответствии с EN/IEC 61204-3
• Электрическая прочность изоляции 500 В между входом и землей 500 В между выходом и землей
