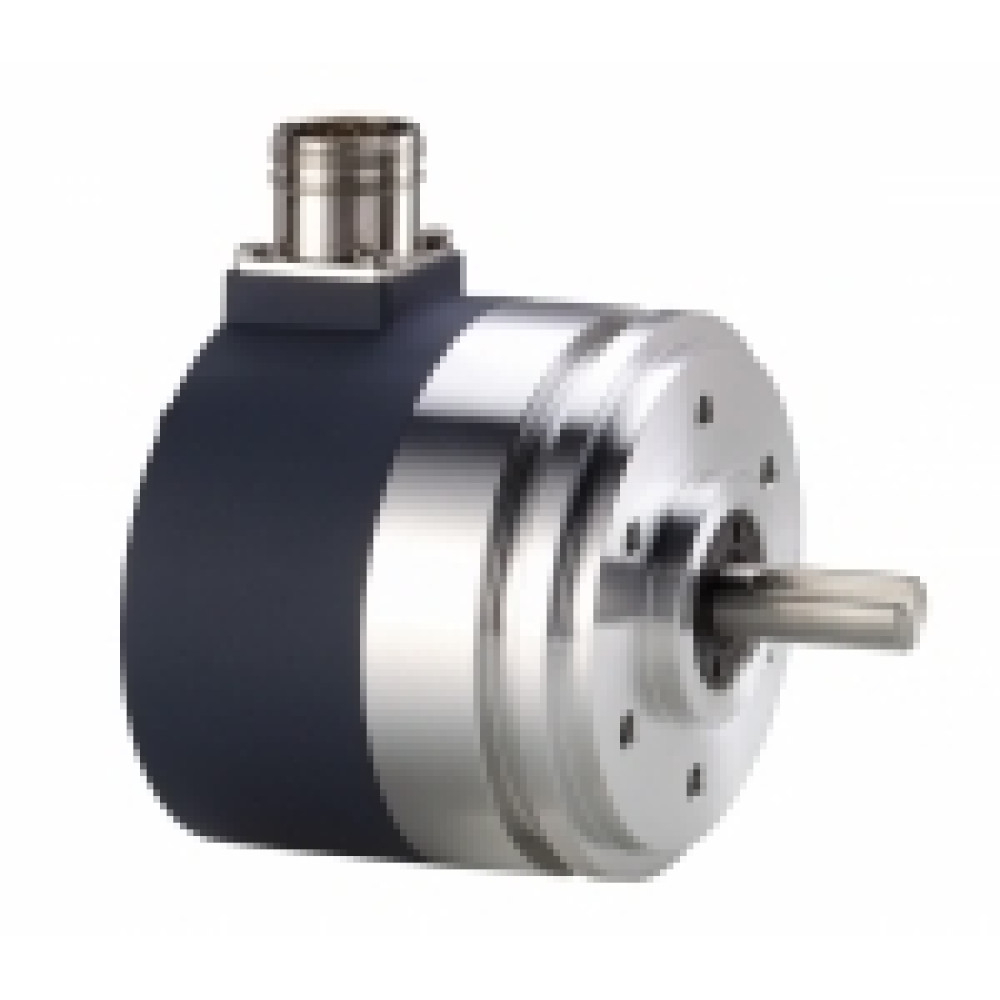

АБСОЛЮТНЫЙ ОДНООБОРОТНЫЙ ЭНКОДЕР 90ММ
XCC2912PS81KBN
Абсолютный однооборотный энкодер 90мм. серия продукта: OsiSense XCC - тип датчика положения: Однобортный абсолютный энкодер - специальная область применения продукта: - - диаметр: 90 мм - диаметр вала: 12 мм - тип вала: сплошной вал - разрешение: 8192 точек - выходной каскад: тип КВ - тип выходного каскада: driver push-pull binary - материал шкафа: zamak. Преимущества: Более для коммуникационных сетей. Линейка инновационных инкрементальных энкодеров, которые открыты для полевой шины и гораздо проще для установки разрешения.... применения: Промышленность:, Упаковочное оборудование, резальные машины, роботы, краны, транспортировка материалов, торговые автоматы, типографии, непрерывные процессы, конвейерные системы....
Класс: Датчик поворота (ID: EC001486)
| ID характеристики | Описание | Значение | Единица измерения |
|---|---|---|---|
| EF000010 | Модель/исполнение | EV000154 Прочее | |
| EF000841 | Программируемый | Нет | |
| EF001596 | Материал корпуса | EV000154 Прочее | |
| EF003590 | Выходной сигнал датчика поворота | EV005994 F+B+0 | |
| EF003961 | Тип подключения | EV006698 Радиальный разъём | |
| EF003997 | Категория взрывобезопасности по газу | EV000494 Нет (без) | |
| EF003998 | Категория взрывобезопасности по пыли | EV000494 Нет (без) | |
| EF004017 | Стандарт интерфейса | EV000154 Прочее | |
| EF005474 | Степень защиты (IP) | EV006422 IP66 | |
| EF006938 | Количество шагов на оборот | 8192...8192 | |
| EF006943 | Количество оборотов | 1...1 | |
| EF006968 | Тип датчика угла поворота вала | EV009501 Цельный (сплошной) вал | |
| EF007110 | Диаметр оси | 12...12 | мм |
| EF007513 | Способ передачи данных | EV000154 Прочее | |
| EF008238 | Принцип измерения | EV000428 Оптический |
Характеристики
- [us] номинальное напряжение сети 11...30 В постоянный ток
- Вес нетто 1365 кг
- Виброустойчивость 10 gn (частота= 10-2000 Гц) в соответствии с IEC 60068-2-6
- Выдерживаемая импульсная помеха 1 кВ, уровень 2 в соответствии с МЭК 61000-4-5
- Выходная частота 100-100 кГц
- Выходной каскад тип КВ
- Выходной уровень низкий уровень: 0,5 В максимум 20 мА высокий уровень: В питание - 3 В минимум 20 мА
- Диаметр 90 мм
- Диаметр вала 12 мм
- Допуск вала g6
- Значение момента 0.01 Н·м
- Краткое название устройства XCC
- Максимальная нагрузка 10 daN осевой 20 daN радиальный
- Максимальное число оборотов 6000 об/мин
- Максимальный выходной ток 20 мА
- Материал вала нержавеющая сталь
- Материал основания алюминий
- Материал шкафа zamak
- Момент инерции вала 150 г/см²
- Остаточная пульсация 500 mV
- Потребляемый ток 0...100 мА холостой ход
- Рабочая температура окружающей среды -20-85 °C
- Разрешение 8192 точек
- Серия OsiSense XCC
- Специальная область применения продукта -
- Стойкость к коммутационным помехам 1 кВ сигнальные порты уровень 3 в соответствии с МЭК 61000-4-4 2 кВ разъемы питания уровень 3 в соответствии с МЭК 61000-4-4
- Стойкость к электромагнитным полям 10 В/м уровень 3 в соответствии с МЭК 61000-4-3
- Стойкость к электростатическому разряду 4 кВ (Разряд при контакте) уровень 3 в соответствии с МЭК 61000-4-2 8 кВ (Выброс воздуха) уровень 3 в соответствии с МЭК 61000-4-2
- Температура окружающей среды при хранении -40-85 °C
- Тип выходного каскада driver push-pull binary
- Тип датчика положения Однобортный абсолютный энкодер
- Тип защиты защита от включения с обратной полярностью защита от короткого замыкания
- Тип управляющего вала сплошной вал
- Тип шарикоподшипников 6001ZZ
- Электрическое соединение 1 вилка M23 радиальный 16 контактов
В наличии на складе: Ожидается поступление
0.00р.
- Ожидается поступление
- Код товара: XCC2912PS81KBN
- Артикул: XCC2912PS81KBN
