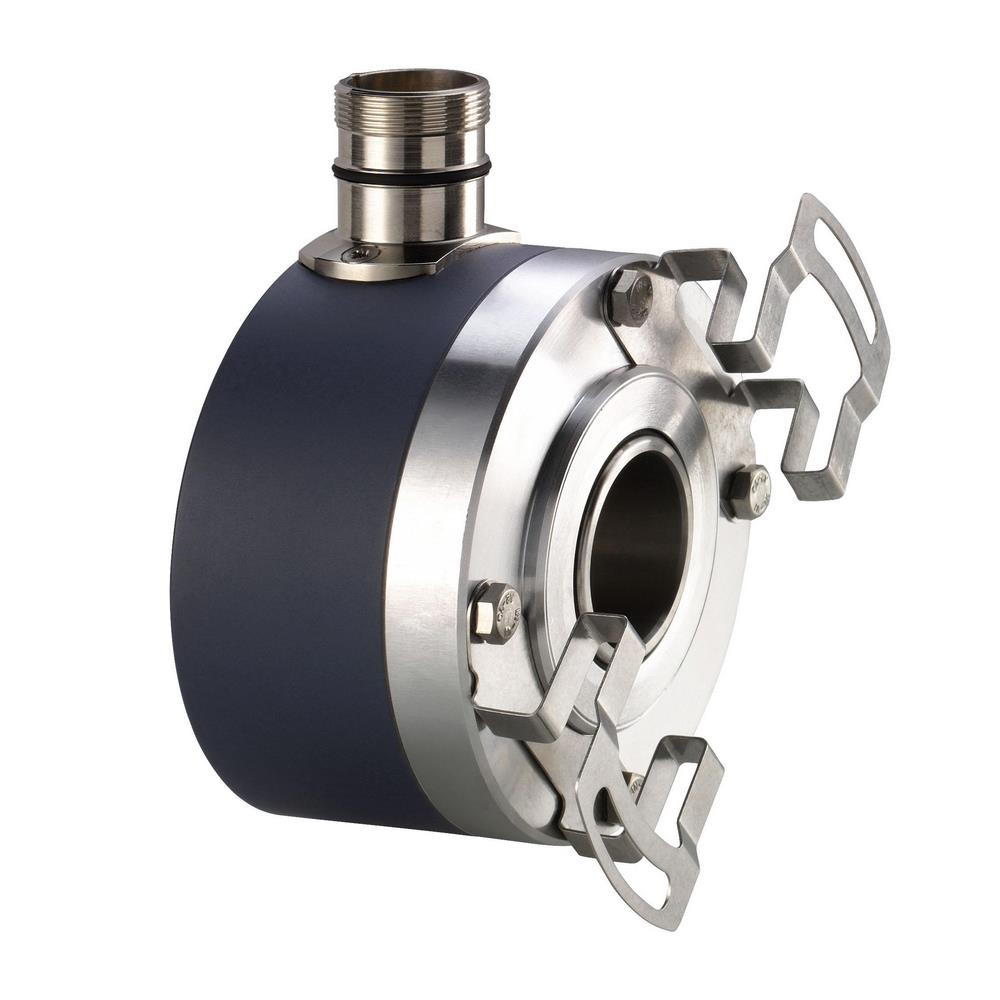

АБСОЛЮТНЫЙ ОДНООБОРОТНЫЙ ЭНКОДЕР 90ММ
XCC3930TS84SBN
Абсолютный однооборотный энкодер 90ММ. серия продукта: OsiSense XCC
- тип датчика положения: Многооборотный абсолютный энкодер
- диаметр: 90 мм
30сквозной вал
- разрешение: 4096 turns/8192 points
- выходной каскад: тип SB
- тип выходного каскада: SSI 25-bit binary
- материал шкафа: zamak.
Преимущества: Более для коммуникационных сетей. Линейка инновационных инкрементальных энкодеров, которые открыты для полевой шины и гораздо проще для установки разрешения.
Применения: Промышленность: Упаковочное оборудование, резальные машины, роботы, краны, транспортировка материалов, торговые автоматы, типографии, непрерывные процессы, конвейерные системы.
Класс: Датчик поворота (ID: EC001486)
| ID характеристики | Описание | Значение | Единица измерения |
|---|---|---|---|
| EF000010 | Модель/исполнение | EV000154 Прочее | |
| EF000841 | Программируемый | Нет | |
| EF001596 | Материал корпуса | EV000154 Прочее | |
| EF003590 | Выходной сигнал датчика поворота | EV005994 F+B+0 | |
| EF003961 | Тип подключения | EV006698 Радиальный разъём | |
| EF003997 | Категория взрывобезопасности по газу | EV000494 Нет (без) | |
| EF003998 | Категория взрывобезопасности по пыли | EV000494 Нет (без) | |
| EF004017 | Стандарт интерфейса | EV006692 SSI | |
| EF005474 | Степень защиты (IP) | EV006421 IP65 | |
| EF006938 | Количество шагов на оборот | 8192...8192 | |
| EF006943 | Количество оборотов | 4096...4096 | |
| EF006968 | Тип датчика угла поворота вала | EV009284 Полый вал | |
| EF007110 | Диаметр оси | 30...30 | мм |
| EF007513 | Способ передачи данных | EV000154 Прочее | |
| EF008238 | Принцип измерения | EV000428 Оптический |
Характеристики
- [us] номинальное напряжение сети 11...30 В пост. ток
- Вес нетто 1.06 кг
- Виброустойчивость 10 gn (частота= 10-2000 Гц) в соответствии с IEC 60068-2-6
- Выдерживаемая импульсная помеха 1 кВ, уровень 2 в соответствии с IEC 61000-4-5
- Выходная частота 100-500 кГц
- Выходной каскад тип SB
- Выходной уровень высокий уровень: 2,5 В минимум 20 мА
- Диаметр 90 мм
- Диаметр вала 30 мм
- Допуск вала H7
- Значение момента 0.008 Н-м
- Краткое название устройства XCC
- Максимальная нагрузка 2 daN осевой 8 daN радиальный
- Максимальное число оборотов 3600 об/мин
- Материал вала нержавеющая сталь
- Материал основания алюминий
- Материал шкафа zamak
- Момент инерции вала 56 г/см²
- Остаточная пульсация 500 mV
- Потребляемый ток 0...100 мА холостой ход
- Рабочая температура окружающей среды -10-75 °C
- Разрешение 4096 turns/8192 points
- Серия OsiSense XCC
- Специальная область применения продукта -
- Стойкость к коммутационным помехам 1 кВ сигнальные порты уровень 3 в соответствии с IEC 61000-4-4 2 кВ разъемы питания уровень 3 в соответствии с IEC 61000-4-4
- Стойкость к электромагнитным полям 10 В/м уровень 3 в соответствии с IEC 61000-4-3
- Стойкость к электростатическому разряду 4 кВ (разряд при контакте) уровень 3 в соответствии с IEC 61000-4-2 8 кВ (выброс воздуха) уровень 3 в соответствии с IEC 61000-4-2
- Температура окружающей среды при хранении -20-85 °C
- Тип выходного каскада SSI 25-bit binary
- Тип датчика положения Многооборотный абсолютный энкодер
- Тип защиты защита от короткого замыкания защита от включения с обратной полярностью
- Тип управляющего вала сквозной вал
- Тип шарикоподшипников 6807ZZ
- Физический интерфейс RS422
- Электрическое соединение 1 вилка M23 радиальный 12 контактов
В наличии на складе: Ожидается поступление
0.00р.
- Ожидается поступление
- Код товара: XCC3930TS84SBN
- Артикул: XCC3930TS84SBN
