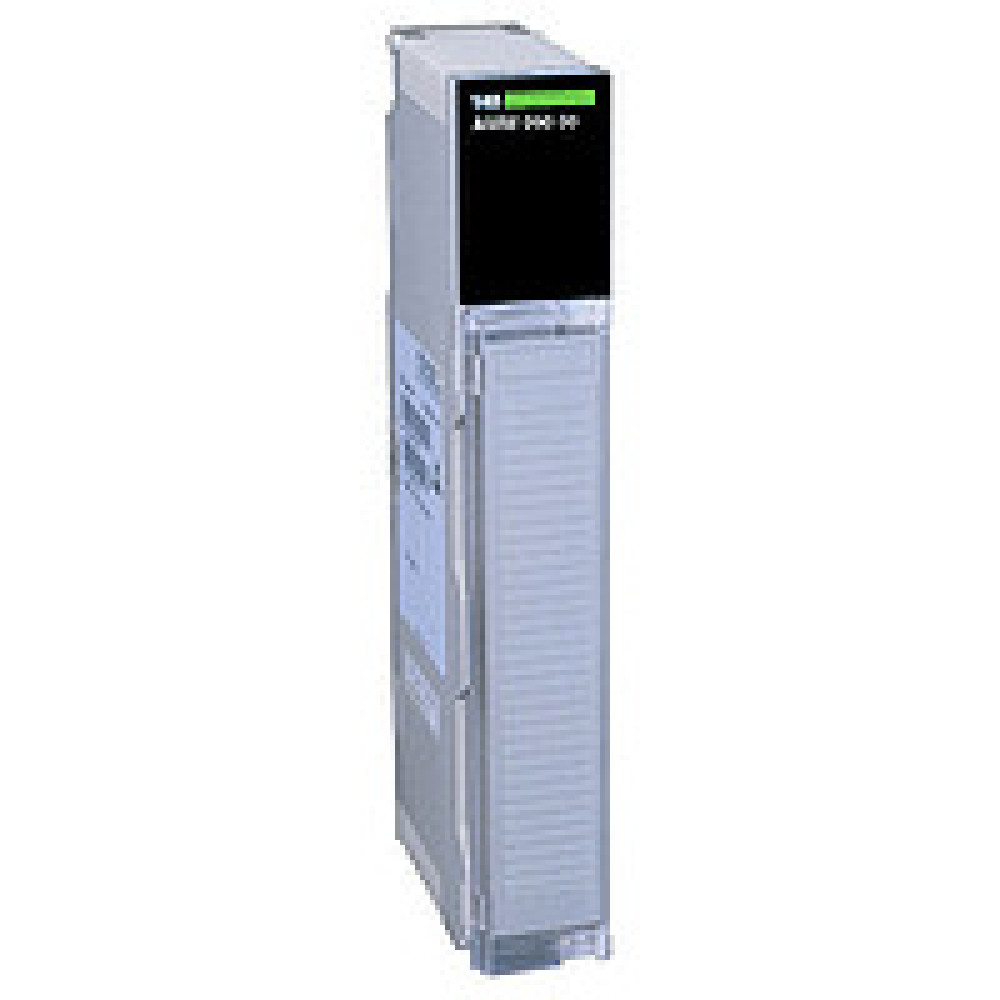

АНАЛОГ. ВХ. 4 ВХ., УНИВЕРС., 16 БИТ

Характеристики

• Common mode rejection > 80 dB 50/60 Гц входная цепь
• Абсолютн. макс. входн. +/- 25 мА ток +/- 50 В напряжение
• Абсолютная погрешность измерения +/- 0,004 % полной шкалы в 0-60 °C выходная цепь +/- 0,007 %/°C полной шкалы макс. в 0-60 °C выходная цепь +/- 0,03 % в 25-25 °C входная цепь +/- 0,05 % полной шкалы макс. в 25-25 °C входная цепь +/- 0,20 % полной шкалы в 25-25 °C выходная цепь
• Вид фильтра однополюсный ФНЧ - 3 дБ на 21 Гц +/- 20 % входная цепь
• Время обновления 15 мс выходная цепь 320 мс входная цепь
• Входной импеданс > 10 МОм напряжение > 250 Ом ток
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Диапазон аналогового выхода 4...20 mA
• Защитное исполнение конформное покрытие Humiseal 1A33
• Линейность на 2,4 % выше или ниже границы диапазона напряжение на 2,4 % выше и на -9,6 % ниже границы диапазона ток монотонный +/- 1 младший разряд вход монотонный +/- 1 младший разряд выход
• Локальная индикация производится обмен данными по шине (Active): 1 светодиод (зеленый) внешний отказ: 1 светодиод (красный) канал включен: 6 светодиодов (зеленый) отказ канала: 6 светодиодов (красный)
• Модули вв.-выв. 6 канала
• Напряжение контура 0-60 В пост. ток с внешним сопротивлением выходная цепь 7-30 В пост. ток выходная цепь
• Номер аналогового входа 4
• Номер аналогового выхода 2
• Номинальный ток шины 350 мА
• Относительная влажность 95-95 % без образования конденсата
• Погрешность усиления +/- 0,002 % полной шкалы макс. 0...60 °C входная цепь
• Рабочая температура 0-60 °C
• Развязка между каналами 500 В перем. тока в течение 1 мин. 750 В пост. тока в течение 1 мин.
• Развязка между каналами и шиной 500 В перем. тока в течение 1 мин. 750 В пост. тока в течение 1 мин.
• Развязка между между вх. и вых. каналом 500 В в течение 1 мин. 750 В в течение 1 мин.
• Разрешение аналогового выхода 12 бит
• Серия продукта платформа автоматизации Modicon Quantum
• Сертификаты FM класс 1 раздел 2 C-Tick.1
• Смещение +/- 0,0014 % полной шкалы макс./°C 0...60 °C входная цепь
• Стандарты UL 508 CSA C22,2 No 142
• Стойкость к электромагнитным полям 10 В/м 80-2000 МГц в соответствии с IEC 801-3
• Температура окружающей среды при хранении -40-85 °C
• Тип аварийного состояния разомкнутая цепь вх/вых. цепь шкала соединения (униполярн.) входная цепь байт состояния выходная цепь
• Тип продукта модуль аналогового вв/выв.
• Требование адресации 2 выходных слов 5 входных слов
• Требование к внешнему источнику питания 7...30 V выходная цепь
• Установка времени 900 мкс до +/- 0,1 % конечного значения выходная цепь
• Формат модуля стандарт
