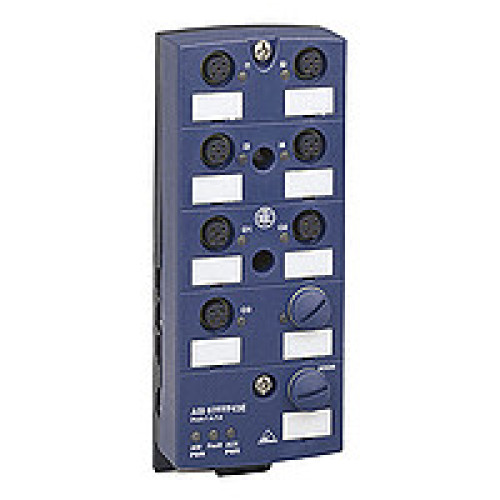

Asi монтажная база 4 точки фиксации 60мм

Характеристики

• Cтепень защиты ip IP67 в соответствии с IEC 60529 IP54 для использования в качестве отвода или на конце линии в соответствии с IEC 60529
• Адресация Расширенн. A/B
• Биты параметров Не используется
• Версия as-i V2.1
• Виброустойчивость 5 gn (f = 36...150 Гц) в соответствии с EN/IEC 60068-2-6 0,7 gn (f = 13.2...100 Гц) в соответствии с GL +/-1 mm (f = 2...36 Гц) в соответствии с EN/IEC 60068-2-6 +/-1 mm (f = 2...13.2 Гц) в соответствии с GL
• Время переключения < 20 мс для из ВКЛ. в ОТКЛ. (сторона исполнителного устройства) < 20 мс для изОТКЛ. во ВКЛ. (сторона исполнителного устройства)
• Выдерживаемая импульсная помеха 2 кВ при 12 Ом (общий режим) в соответствии с EN/IEC 61000-4-5 1 кВ при 2 Ом (дифференциальн. режим) в соответствии с EN/IEC 61000-4-5
• Выходное напряжение 21,6...27,2 В
• Защита от включения с обратной полярностью Встроенный
• Защита от короткого замыкания на выходе Встроенный тепловой
• Защита от перегрузки на выходе Встроенный тепловой
• Категория монтажа II в соответствии с IEC 60664
• Кол-во адресов <= 62
• Масса продукта 0.16 кг
• Момент затяжки 0.6 Н-м
• Монтаж 2 или 3 винтами M4
• Напряжение испытания изоляции 0.5 кВ между линиями вспом. питания и линией AS-Interface в течение 1 минуты в соответствии с EN/IEC 60664-1 0.5 кВ между входами и линией вспом. питания в течение 1 мин. в соответствии с EN/IEC 60664-1 0.5 кВ между входами и выходами в течение 1 мин. в соответствии с EN/IEC 60664-1 2 кВ между выходами и линией AS-Interface в течение 1 минуты в соответствии с EN/IEC 60664-1
• Напряжение отпускания <= 1 В при In
• Номинальн. выходной ток 2 А DC-12 2 А DC-13
• Номинальное напряжение питания [us] 26.5...31.6 V для линия AS-Interface
• Питание Внешним источником питания для сторона исполнителного устройства Через линию AS-Interface для сторона датчика
• Питание датчика 18...30 В в соответствии с EN/IEC 60947-5-1
• Потребляемый ток <= 48 мА линия AS-Interface без питания датчика
• Потребляемый ток датчиков <= 200 мА при < 40 °C, тип защиты: защита от перегрузки и короткого замыкания <= 150 мА при 40...70 °C, тип защиты: защита от перегрузки и короткого замыкания
• Предельный уровень коммутации напряжения в состоянии 0 < 5 В (сторона датчика)
• Предельный уровень коммутации напряжения в состоянии 1 > 11 В (сторона датчика)
• Предельный уровень коммутации тока в состоянии 0 < 2 мА (сторона датчика)
• Предельный уровень коммутации тока в состоянии 1 > 6 мА (сторона датчика)
• Профиль as-i 7A70
• Рабочая температура -25...70 °C в соответствии с EN/IEC 60529
• Семейство продуктов Advantys
• Сертификация AS-Interface № 55301 UL CSA
• Сигнализация 1 светодиод зеленый, функции: вспом. питание вкл. (AUX PWR) 1 светодиод зеленый, функции: включение питания AS-Interface (ANSI PWR) 7 светодиодов желтый, функции: состояние вх/вых. 1 светодиод красный, функции: авария
• Совместимость входа 2- или 3-проводн. PNP в соответствии с EN/МЭК 61131-2 тип 2
• Совместимость серий изделий Кабельная система AS-Interface
• Состояние пропадания обмена данными через выходы Выкл. при отсутствии связи
• Стойкость к коммутационным помехам 2 кВ в соответствии с EN/МЭК 60100-4-4 уровень 3
• Стойкость к помехам, наведенным радиочастотными полями 3 В в соответствии с EN/IEC 61000-4-6
• Стойкость к электростатическому разряду 8 кВ в соответствии с EN/МЭК 61000-4-2 уровень 3
• Температура окружающего воздуха при хранении -40...85 °C
• Тепловой ток на канал 4 А при < 40 °C (сторона исполнителного устройства) 2 А при 40...70 °C (сторона исполнителного устройства)
• Тепловой ток на общую точку 2 А (сторона исполнителного устройства)
• Тип выхода Полупроводниковый (PNP транзистор)
• Тип изделия или компонента Интерфейс прямого соединения
• Тип шкафа Плоский
• Ток утечки <= 0.012 мА
• Устойчивость к радиополям 10 В/м в соответствии с EN/МЭК 61000-4-3 уровень 3
• Электрическое соединение 3 розетки M12 standard для исполнительное устройство 1 IDC для линия AS-Interface 4 розетки M12 standard для датчик 1 разъем jack 1 IDC для вспом. питание
