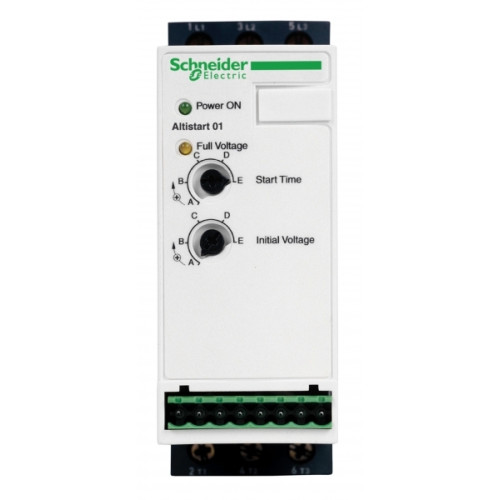

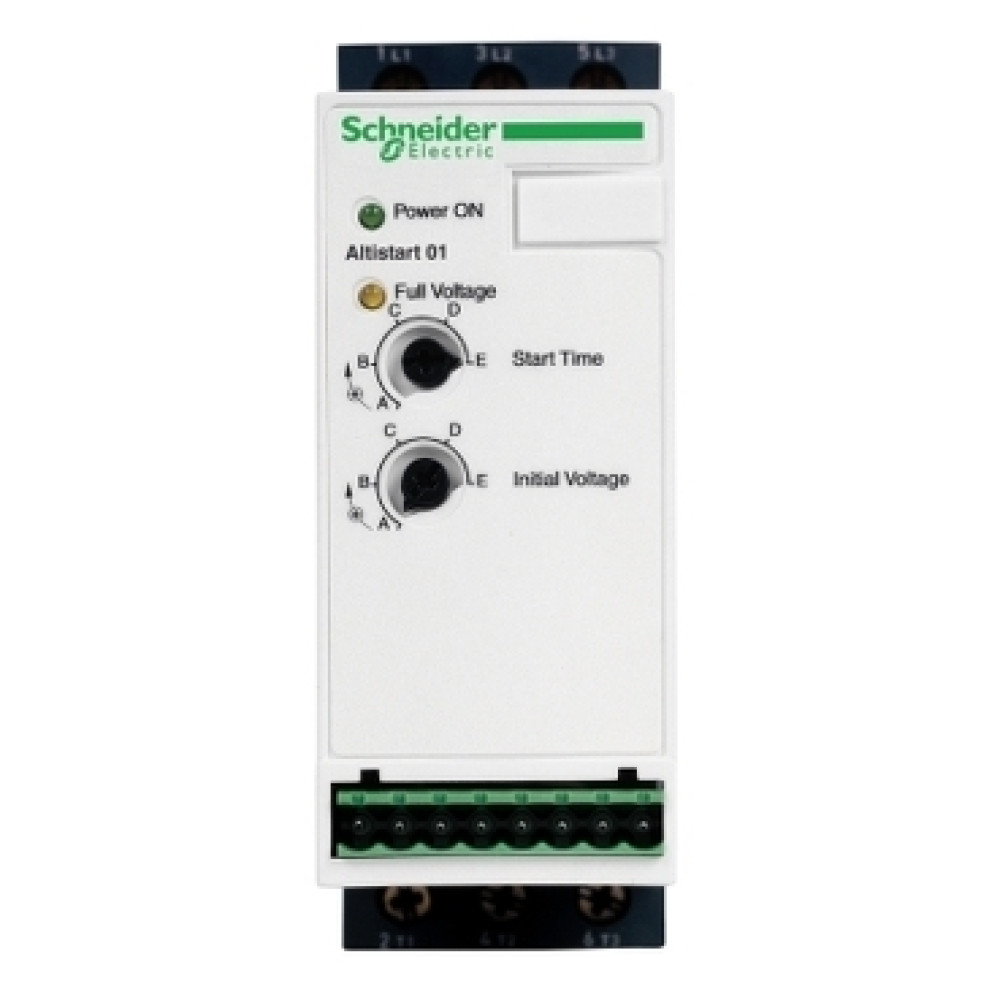

УСТР-ВО ПЛАВН ПУСКА ATS01 ER 9A 110 480В

Характеристики

• Weee На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
• [us] номинальное напряжение сети 110...480 В - 10...10 %
• Виброустойчивость 1 gn (частота= 13-150 Гц) в соответствии с EN/IEC 60068-2-6 1,5 мм размах (частота= 3-13 Гц) в соответствии с EN/IEC 60068-2-6
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Диапазон мощности 1.1-2 кВт в 200-240 В 1 фаза 2.2-3 кВт в 200-240 В 3 фазы 4-6 кВт в 380-440 В 3 фазы
• Директива ec rohs Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS)
• Доступные функции встроенный байпас
• Информация об исключениях по регламенту rohs да
• Код совместимости ATS01N1
• Краткое название устройства ATS01
• Момент затяжки 0.5-0.5 Н-м 1.9-2.5 Н-м
• Мощность двигателя, л.с. 1 лс, 3 фазы в 210 V 2 лс, 3 фазы в 230 В 5 лс, 3 фазы в 460 В
• Назначение продукта асинхронные электродвигатели
• Напряжение цепи управления 110 V пер. ток +/- 10 % в 35 мА 24 V пер./пост. тока +/- 10 % в 30 мА 240 V пер. ток +/- 10 % в 80 мА
• Не содержит особо опасных веществ согласно декларации reach да
• Не содержит ртути да
• Не содержит токсичных тяжелых металлов да
• Номинал пускателя icl 9 А
• Относительная влажность 5-95 % без попадания конденсата или капель воды в соответствии с EN/IEC 60068-2-3
• Потребляемый ток 45 А при номинальной нагрузке
• Пределы напряжения питания 99-528 В
• Продолжительность пуска 1 s / 100 5 s / 20 регулируем. от 1 до 5 с
• Профиль кругооборота ENVEOLI100217EN
• Пусковой момент 30...80 % пускового момента при прямом пуске двигателя
• Рабочая высота 1000 м с уменьшением номинального тока на 2,2 % на каждые дополнительные 100 м
• Рабочая температура окружающей среды -10-40 °C (без ухудшения номинальных значений) 40-50 °C (с уменьшением номинального тока на 2 % на каждый дополнительный °C)
• Рассеиваемая мощность, вт 1 Вт при полной нагрузке и при завершении пуска 46 Вт в переходном состоянии
• Регламент reach Содержание особо опасных веществ не превышает пороговую величину
• Регламент rohs китая X
• Серия продукта Altistart 01
• Сертификаты C-Tick B44,1-96/ASME A17,5 для пускателя, подкл. последо-но с каждой обмоткой двигат. ГОСТ CSA CCC UL
• Специальная область применения продукта простая машина
• Стандарты EN/IEC 60947-4-2
• Стиль сборки с радиатором
• Температура окружающего воздуха при хранении -25-70 °C в соответствии с EN/IEC 60947-4-2
• Тип продукта устройство плавного пуска
• Тип пуска пуск с постепенным увеличением напряжения
• Ток дискретного выхода 2 А DC-13 3 А AC-15
• Частота сети питания 50...60 Hz - 5...5 %
• Число фаз 1 фаза
• Электрическое соединение винтовой зажим 4 мм - жесткий 1 1...10 mm² AWG 8 силовая цепь клеммный блок с винтовыми зажимами - гибкий без наконечника 2 0,5...1,5 мм² AWG 16 цепь управления клеммный блок с винтовыми зажимами - жесткий 1 0,5...2,5 мм² AWG 14 цепь управления винтовой зажим 4 мм - жесткий 2 1...6 mm² AWG 10 силовая цепь клеммный блок с винтовыми зажимами - жесткий 2 0,5...1 мм² AWG 17 цепь управления клеммный блок с винтовыми зажимами - гибкий с кабельным наконечником 1 0,5...1,5 мм² AWG 16 цепь управления винтовой зажим 4 мм - гибкий без наконечника 1 1,5...10 мм² AWG 8 силовая цепь клеммный блок с винтовыми зажимами - гибкий без наконечника 1 0,5...2,5 мм² AWG 14 цепь управления винтовой зажим 4 мм - гибкий с кабельным наконечником 2 1...6 mm² AWG 10 силовая цепь винтовой зажим 4 мм - гибкий без наконечника 2 1,5...6 мм² AWG 10 силовая цепь
• Электромагнитная совместимость наведенные и излучаемые помехи уровень В в соответствии с CISPR 11 стойкость к переходным процессам уровень 4 в соответствии с IEC 61000-4-4 стойкость к излучаемым электромагнитным помехам уровень 3 в соответствии с IEC 61000-4-3 кратковременные исчезновения и колебания напряжения в соответствии с IEC 61000-4-11 импульс напряжения/тока уровень 3 в соответствии с IEC 61000-4-5 наведенные и излучаемые помехи уровень В в соответствии с IEC 60947-4-2 затухающие колебания уровень 3 в соответствии с IEC 61000-4-12 электростатический разряд уровень 3 в соответствии с IEC 61000-4-2 электромагнитная совместимость в соответствии с EN 50082-1 электромагнитная совместимость в соответствии с EN 50082-2 гармоники в соответствии с IEC 1000-3-2 гармоники в соответствии с IEC 1000-3-4 стойкость к наведенным помехам, вызванных электромагнитными полями уровень 3 в соответствии с IEC 61000-4-6
