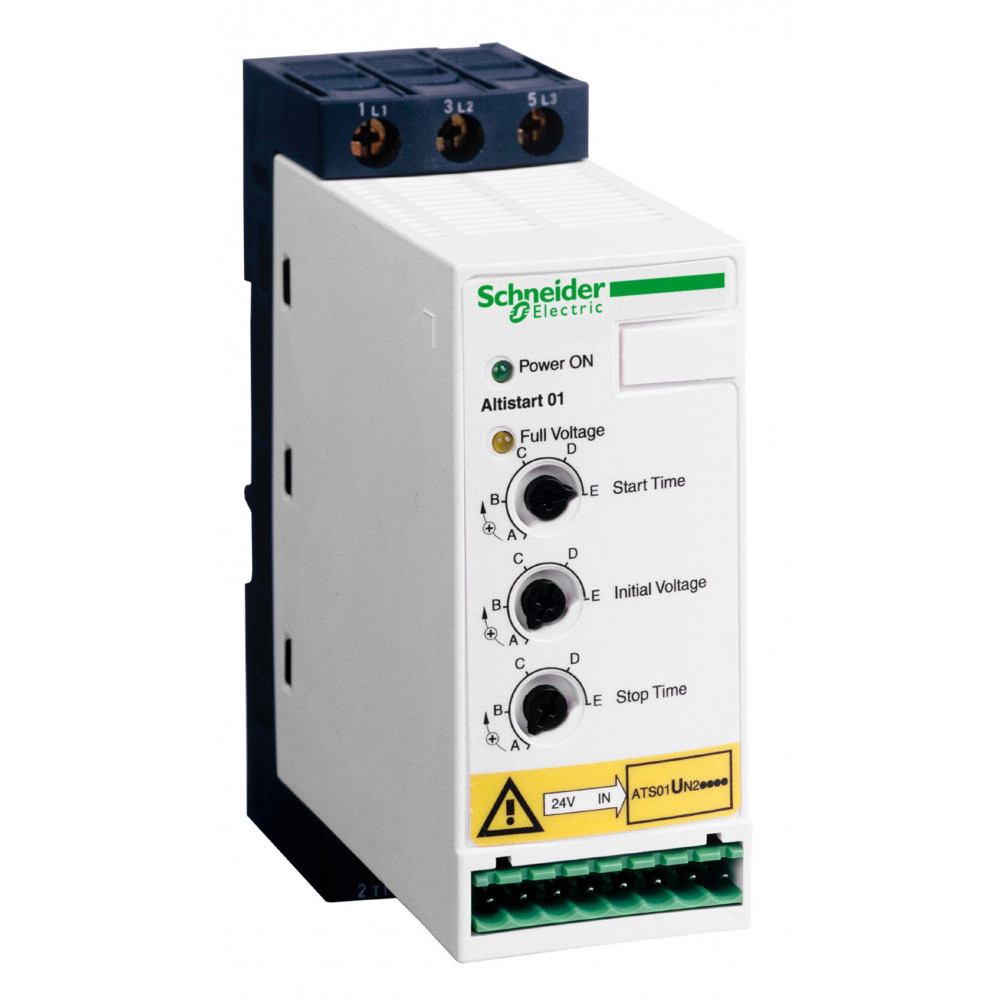

УСТР-ВО ПЛАВН ПУСКА ATS01 12A 440-480В

Характеристики

• [us] номинальное напряжение сети 460...480 В - 10...10 %
• Вес нетто 0.42 кг
• Виброустойчивость 1 gn (частота= 13-150 Гц) в соответствии с EN/IEC 60068-2-6 1,5 мм размах (частота= 3-13 Гц) в соответствии с EN/IEC 60068-2-6
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Доступные функции Встроенный байпас
• Код совместимости ATS01N2
• Краткое название устройства ATS01
• Макс. коммутируемый ток релейные выходы: 2 А в 250 В пер. ток cos phi = 0,5 и L/R = 20 мс индуктивн. загрузка релейные выходы: 2 А в 30 В пост. ток cos phi = 0,5 и L/R = 20 мс индуктивн. загрузка
• Минимальный коммутируемый ток 10 мА в 6 В пост. ток для релейные выходы
• Момент затяжки 1.9-2.5 Н·м 0.5-0.5 Н·м
• Мощность двигателя, л.с. 7.5 лс, 3 фазы в 460...480 В
• Назначение продукта асинхронные электродвигатели
• Напряжение дискретного входа 24...40 V
• Напряжение дискретного выхода 24 В (пределы напряжения: 6...30 V) логика с открытым коллектором
• Напряжение цепи управления встроенный в пускатель
• Номинал пускателя icl 12 А
• Относительная влажность 5-95 % без попадания конденсата или капель воды в соответствии с EN/IEC 60068-2-3
• Потребляемый ток 60 А при номинальной нагрузке
• Пределы напряжения питания 414-528 В
• Продолжительность пуска регулируем. от 1 до 10 с
• Пусковой момент 30...80 % пускового момента при прямом пуске двигателя
• Рабочая высота 1000 м с уменьшением номинального тока на 2,2 % на каждые допол
• Рабочая температура окружающей среды -10-40 °C (Без ухудшения номинальных значений) 40-50 °C (С уменьшением номинального тока на 2 % на каждый дополн)
• Рассеиваемая мощность, вт 4 Вт при полной нагрузке и при завершении пуска 124 Вт в переходном состоянии
• Серия Altistart 01
• Сертификаты UL B44,1-96/ASME A17,5 для пускателя, подкл. последо-но с каждой об CSA CCC C-Tick ГОСТ
• Символ времени остановки регулируем. от 1 до 10 с
• Специальная область применения продукта простая машина
• Стандарты EN/IEC 60947-4-2
• Стиль сборки с радиатором
• Температура окружающего воздуха при хранен -25-70 °C в соответствии с EN/IEC 60947-4-2
• Тип дискретного входа логический (LI1, LI2, BOOST(УСИЛЕНИЕ)) функции "останов", "пуск" и "усиленный пусковой момент"
• Тип дискретного выхода логика с открытым коллектором LO1 конец сигнала пуска релейные выходы R1A, R1C нет
• Тип дискретных входов положительный LI1, LI2, BOOST(УСИЛЕНИЕ) при Состоянии 0: < 5 В и 13 В, >= 0.5 mA
• Тип дисплея 1 светодиод (Зеленый) для пускатель запитан 1 светодиод (желтый) для достигнуто номинальн. напряжение
• Тип продукта устройство плавного пуска
• Тип пуска пуск с постепенным увеличением напряжения
• Ток дискретного выхода 2 А DC-13 3 А AC-15
• Частота сети питания 50...60 Hz - 5...5 %
• Число фаз 3 фазы
• Электрическое соединение винтовой зажим 4 мм - жесткий 1 1...10 мм² AWG 8 Силовая цепь клеммный блок с винтовыми зажимами - гибкий Без наконечника 2 0,5...1,5 мм² AWG 16 Цепь управления клеммный блок с винтовыми зажимами - жесткий 1 0,5...2,5 мм² AWG 14 Цепь управления винтовой зажим 4 мм - жесткий 2 1...6 мм² AWG 10 Силовая цепь клеммный блок с винтовыми зажимами - жесткий 2 0,5...1 мм² AWG 17 Цепь управления клеммный блок с винтовыми зажимами - гибкий С кабельным наконечником 1 0,5...1,5 мм² AWG 16 Цепь управления винтовой зажим 4 мм - гибкий Без наконечника 1 1,5...10 мм² AWG 8 Силовая цепь клеммный блок с винтовыми зажимами - гибкий Без наконечника 1 0,5...2,5 мм² AWG 14 Цепь управления винтовой зажим 4 мм - гибкий С кабельным наконечником 2 1...6 мм² AWG 10 Силовая цепь винтовой зажим 4 мм - гибкий Без наконечника 2 1,5...6 мм² AWG 10 Силовая цепь
• Электромагнитная совместимость Наведенные и излучаемые помехи уровень В в соответствии с CISPR 11 стойкость к переходным процессам уровень 4 в соответствии с МЭК 61000-4-4 стойкость к излучаемым электромагнитным помехам уровень 3 в соответствии с МЭК 61000-4-3 кратковременные исчезновения и колебания напряжения в соответствии с IEC 61000-4-11 импульс напряжения/тока уровень 3 в соответствии с МЭК 61000-4-5 Наведенные и излучаемые помехи уровень В в соответствии с IEC 60947-4-2 затухающие колебания уровень 3 в соответствии с МЭК 61000-4-12 Электростатический разряд уровень 3 в соответствии с МЭК 61000-4-2 электромагнитная совместимость в соответствии с EN 50082-1 электромагнитная совместимость в соответствии с EN 50082-2 гармоники в соответствии с IEC 1000-3-2 гармоники в соответствии с IEC 1000-3-4 стойкость к наведенным помехам, вызванных электромагн уровень 3 в соответствии с МЭК 61000-4-6
