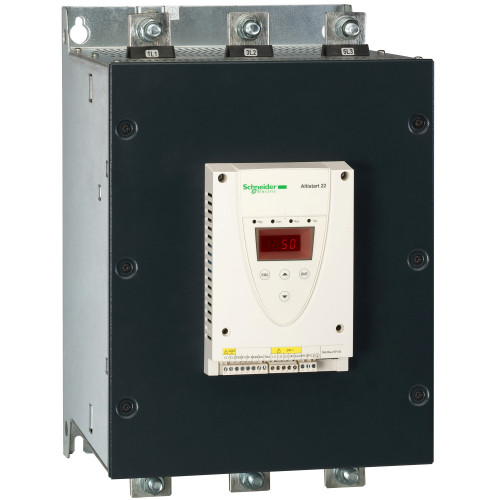

УСТРОЙСТВО ПЛАВНОГО ПУСКА ATS22 480A , УПРАВЛЕНИЕ 220В

Характеристики

• Вес нетто 50 кг
• Виброустойчивость 1 gn (частота= 13-200 Гц) в соответствии с EN/IEC 60068-2-6 1,5 мм (частота= 2-13 Гц) в соответствии с EN/IEC 60068-2-6
• Вход датчика ptc 750 Ом
• Выходной ток 0,4...1 Icl регулируем.
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Диапазон мощности 110-220 кВт в 200-240 В 3 фазы 250-500 кВт в 380-440 В 3 фазы
• Доступные функции встроенный байпас
• Заводская настройка тока 437 А
• Информация о ремонтопригодности Подлежит ремонту
• Канал обмена данными последовательный
• Количество дискретных входов 3
• Количество дискретных выходов 2
• Макс. коммутируемый ток 5 А 250 В пер. ток резистивные 1 релейные выходы 5 А 30 В пост. ток резистивные 1 релейные выходы 2 А 250 В пер. ток индуктивн. 0.4 20 мс релейные выходы 2 А 30 В пост. ток индуктивн. 7 мс релейные выходы
• Минимальный коммутируемый ток 100 мА в 12 В пост. ток (релейные выходы)
• Назначение продукта асинхронные электродвигатели
• Наименование компонента ATS22
• Напряжение дискретного входа 24 V
• Напряжение цепи управления 230 V - 15...10 % 50/60 Гц
• Номинал пускателя icl 480 А для соединение в линии питания двигателя для стандартных приложений
• Номинальное напряжение питания [us] 230...440 В - 15...10 %
• Относительная влажность 0-95 % без попадания конденсата или капель воды в соответствии с EN/IEC 60068-2-3
• Потребление цепи управления 20 Вт
• Пределы напряжения питания 195-484 В
• Протокол порта обмена данными Modbus
• Рабочая высота 1000...< 2000 м с уменьшением номинального тока на 2,2 % на каждые дополнительные 100 м
• Рабочая температура окружающей среды -10-40 °C (без ухудшения номинальных значений) 40-60 °C (с уменьшением номинального тока на 2,2 % на каждый дополнительный °C)
• Рассеиваемая мощность, вт 218 Вт для стандартных приложений
• Серия Altistart 22
• Сертификаты ГОСТ CSA UL C-Tick CCC
• Скорость передачи 4800, 9600 или 19200 бит/с
• Смонтированное устройство 31
• Соединение устройства в линии питания двигателя последовательно к каждой обмотке двигателя
• Специальная область применения продукта pumps and fans
• Стандарты EN/IEC 60947-4-2
• Стиль сборки с радиатором
• Температура окружающей среды при хранении -25-70 °C
• Тип дискретного входа (LI1, LI2, LI3) логический, 5 мА 4.3 кОм
• Тип дискретного выхода релейные выходы R1 230 V работа, сигнал тревоги, отключение, остановленный, неостановленный, запуск, готов переключение релейные выходы R2 230 V работа, сигнал тревоги, отключение, остановленный, неостановленный, запуск, готов переключение
• Тип дискретных входов положительная логика LI1, LI2, LI3 при Состоянии 0: < 5 В и 11 В, >= 5 mA
• Тип защиты обрыв фазы: линия тепловая защита: двигатель тепловая защита: пускатель
• Тип охлаждения принуд. конвекция
• Тип продукта устройство плавного пуска
• Тип пуска пуск с контролем момента (токограничение 3,5 In)
• Уровень шума 56 дБ
• Физический интерфейс RS485 многоточечная
• Частота сети питания 50...60 Hz - 10...10 %
• Число фаз 3 фазы
• Электромагнитная совместимость наведенные и излучаемые помехи уровень А в соответствии с IEC 60947-4-2 затухающие колебания уровень 3 в соответствии с IEC 61000-4-12 электростатический разряд уровень 3 в соответствии с IEC 61000-4-2 стойкость к переходным процессам уровень 4 в соответствии с IEC 61000-4-4 стойкость к излучаемым электромагнитным помехам уровень 3 в соответствии с IEC 61000-4-3 импульс напряжения/тока уровень 3 в соответствии с IEC 61000-4-5
