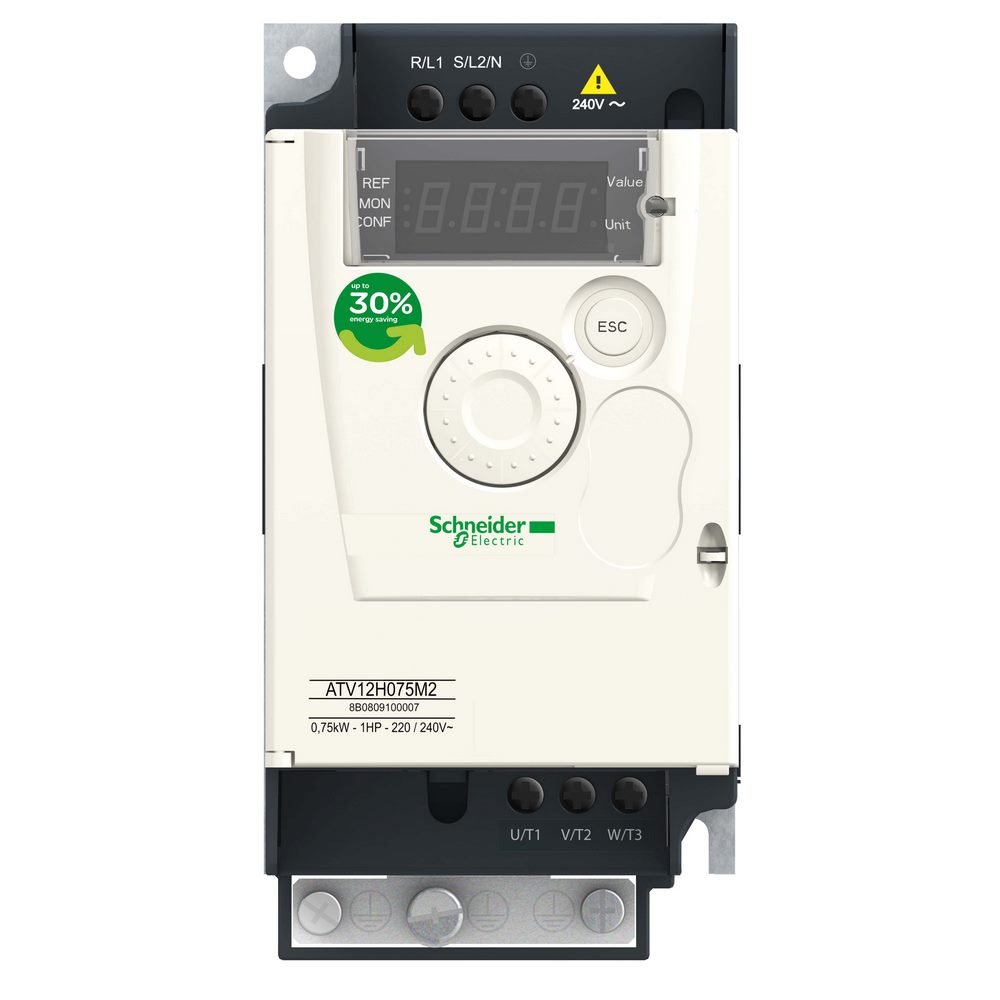

ПРЕОБР ЧАСТОТЫ ATV12 0.75КВТ 240В 1Ф

Характеристики

• [us] номинальное напряжение сети 200...240 В - 15...10 %
• Вес нетто 0.8 кг
• Виброустойчивость 1 gn (f = 13-200 Гц) в соответствии с EN/IEC 60068-2-6 1,5 мм размах (f = 3-13 Гц) - привод, не установленный на симметричную DIN рейку - в соответствии с EN/IEC 60068-2-6
• Встроенный вентилятор без
• Выходная частота привода 0.5-400 Гц
• Выходное напряжение 200...240 В 3 фазы
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Диапазон мощности 0.55-1 кВт в 200-240 В 1 фаза
• Диапазон скоростей 43831
• Длительность выборки 20 мс, допуск +/- 1 ms для логический вход 10 мс для аналоговый вход
• Информация о ремонтопригодности Подлежит замене
• Кадр передачи RTU для Modbus
• Кол-во адресов 1-247 для Modbus
• Количество в одном комплекте комплект из 1 шт.
• Количество дискретных входов 4
• Количество дискретных выходов 2
• Компенсация проскальзывания вала двигателя предустановленный на заводе регулируем.
• Линейный ток 10.2 А в 200 В 8.5 А в 240 В
• Макс. коммутируемый ток 2 А 250 В пер. ток индуктивн. cos phi = 0,4 L/R = 7 мс логическое реле 2 А 30 В пост. ток индуктивн. cos phi = 0,4 L/R = 7 мс логическое реле 3 А 250 В пер. ток резистивные cos phi = 1 L/R = 0 мс логическое реле 4 А 30 В пост. ток резистивные cos phi = 1 L/R = 0 мс логическое реле
• Макс. переходной ток 6.3 А для 60 с
• Минимальный коммутируемый ток 5 мА в 24 В пост. ток для логическое реле
• Момент затяжки 0.8 Н-м
• Мощность двигателя, л.с. 1 лс
• Назначение продукта асинхронные электродвигатели
• Наименование компонента ATV12
• Непрерывный выходной ток 4.2 А в 4 kHz
• Номинальн. частота коммутации 4 kHz
• Относительная влажность 5-95 % без образования конденсата в соответствии с IEC 60068-2-3 5-95 % без падения капель воды в соответствии с IEC 60068-2-3
• Ошибка линеаризации +/- 0,3 % от максимального значения для аналоговый вход
• Переходная перегрузка по вращающему моменту 150-170 % номинального крутящего момента двигателя в зависимости от номинальной мощности привода и типа двигателя
• Питание внутреннее питание для регулировочного потенциометра: 5 В пост. ток (4.75-5.25 В),
• Постоянная времени 20 мс +/- 1 ms для изменения опорного значения
• Предполагаемый линейный isc 1 кА
• Программы ускорения и замедления линейн. от 0 до 999,9 с U S
• Протокол порта обмена данными Modbus
• Профиль управления асинхронным электродвигателем квадратичная функция напряжение/частота отношение напряжения/частоты (V/f) бессенсорное векторное управление
• Рабочая высота > 1000...2000 м с уменьшением номинального тока на 1 % при увеличении высоты на 100 м
• Рабочая температура окружающей среды -10-40 °C защитная крышка снята с верхней части привода 40-60 °C с уменьшением номинального тока на 2,2 % на каждый дополнительный °C
• Разрешение по частоте аналоговый вход: АЦП 10-разрядный дисплейный блок: 0,1 Гц
• Серия Altivar 12
• Сертификаты NOM UL ГОСТ C-Tick CSA
• Скорость передачи 4800 бит/с 9600 бит/с 19200 bit/s 38400 бит/с
• Служба обмена данными регистр временного хранения считывания (03) 29 слов одиночный регистр записи (06) 29 слов составные регистры записи (16) 27 слов составные регистры чтения/записи (23) 4/4 слов идентификатор устройства считывания (43)
• Специальная область применения продукта простая машина
• Стиль сборки с радиатором
• Температура окружающей среды при хранении -25-70 °C
• Тип аналогового выхода AO1 напряжение, задаваемое программным способом: 0...10 V, полное сопротивление: 470 Ом, разрешение 8 бит AO1 ток, задаваемый программным способом: 0...20 mA, полное сопротивление: 800 Ом, разрешение 8 бит
• Тип дискретного входа программируемый LI1...LI4 24 V 18...30 V
• Тип дискретного выхода логический выход LO+, LO- защищенный релейный выход R1A, R1B, R1C 1 переключающ.
• Тип дискретных входов отрицательная логика («приемник»), > 16 В (состояние 0), < 10 В (состояние 1), входное полное сопротивление 3.5 кОм положительная логика (источник), 0...< 5 В (состояние 0), > 11 В (состояние 1)
• Тип защиты повышенное напряжение линии питания повышенное напряжение питания сверхток между выходной фазой и землей защита от перегрева короткое замыкание между фазами двигателя при обрыве фазы на входе в трехфазных тепловая защита двигателя от привода посредством непрерывной циркуляции I²t
• Тип продукта привод с регулируемой частотой вращения
• Торможение до остановки подачей пост. тока,
• Тормозной момент до 70 % номинального момента двигателя без тормозного резистора
• Уровень шума 0 дБ
• Физический интерфейс 2-проводн. RS 485 для Modbus
• Фильтр помех встроенный
• Функциональность стандартный
• Частота коммутации 2...16 kHz регулируем. 4...16 kHz с понижающим коэффициентом
• Частота сети питания 50/60 Hz +/- 5 %
• Число фаз 1 фаза
• Электрическое соединение зажим, зажимная способность: 3,5 мм², AWG 12 (L1, L2, L3, U, V, W, PA, PC)
• Электромагнитная совместимость испытание на невосприимчивость к коммутационным помехам/коротким пакетам уровень 4 в соответствии с EN/IEC 61000-4-4 испытание стойкости к с электролитическому разряду уровень 3 в соответствии с EN/IEC 61000-4-2 стойкость к наведенным помехам уровень 3 в соответствии с EN/IEC 61000-4-6 испытание на стойкость к радиочастотным помехам уровень 3 в соответствии с EN/IEC 61000-4-3 испытание невосприимчивости к импульсным помехам уровень 3 в соответствии с EN/IEC 61000-4-5 испытание на стойкость к провалам и кратковременным исчезновениям напряжения в соответствии с EN/IEC 61000-4-11
• Электромагнитное излучение излучение среда 1 категория C2 в соответствии с EN/IEC 61800-3 2...16 кГц экранированный кабель двигателя кондуктивное излучение с интегрированным фильтром ЭМС среда 1 категория C1 в соответствии с EN/IEC 61800-3 2, 4, 8, 12 и 16 кГц экранированный кабель двигателя
