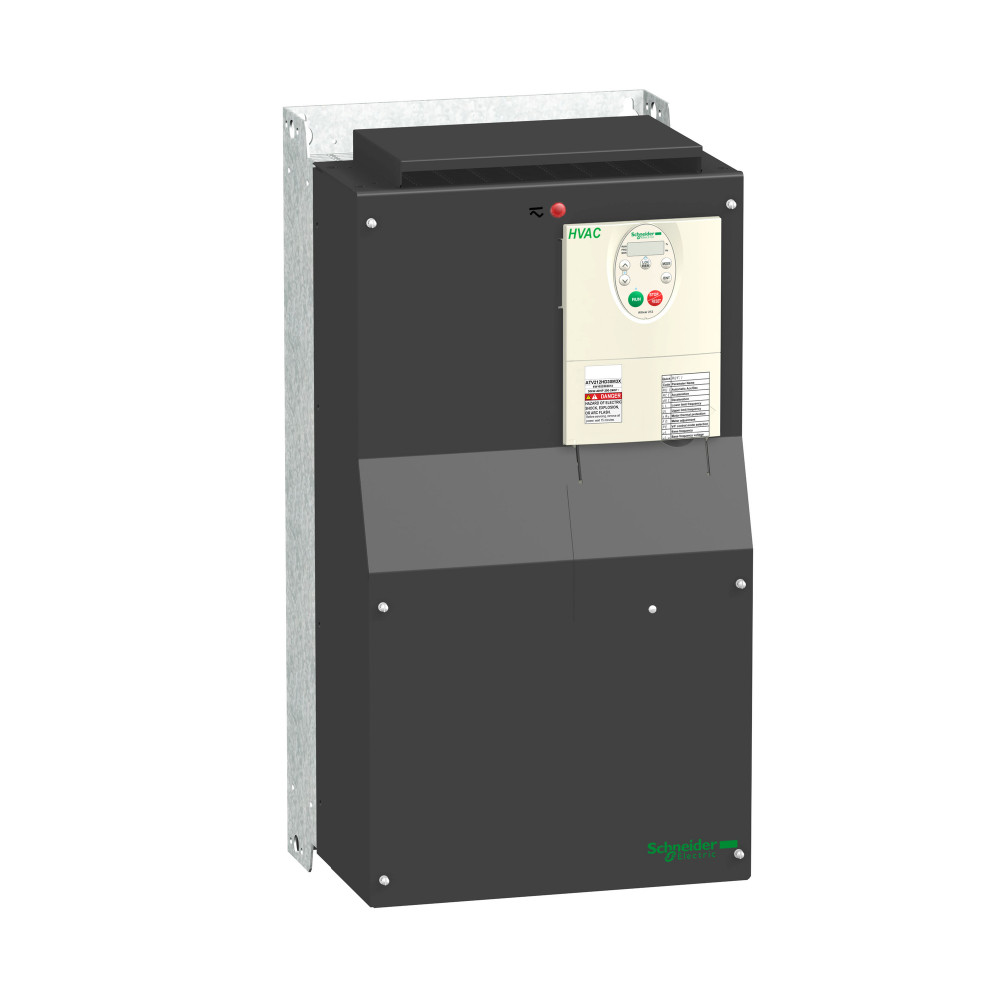

ПРЕОБР ЧАСТОТЫ ATV212 75КВТ 480В IP21

Характеристики

• [us] номинальное напряжение сети 380...480 В - 15...10 %
• Виброустойчивость 1,5 мм (частота= 3-13 Гц) в соответствии с EN/IEC 60068-2-6 1 gn (частота= 13-200 Гц) в соответствии с EN/IEC 60068-2-8
• Воздушный поток 666 м³/ч
• Время срабатывания FM 2 ms, допуск +/- 0,5 мс для Аналоговый выход(ы) FLA, FLC 7 ms, допуск +/- 0,5 мс для дискретный выход(ы) FLB, FLC 7 ms, допуск +/- 0,5 мс для дискретный выход(ы) RY, RC 7 ms, допуск +/- 0,5 мс для дискретный выход(ы)
• Выходная частота привода 0.5-200 Гц
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Диапазон мощности 55-100 кВт в 380-440 В 3 фазы 55-100 кВт в 480-500 В 3 фазы
• Длительность выборки 2 мс +/- 0,5 мс F дискретный 2 мс +/- 0,5 мс R дискретный 2 мс +/- 0,5 мс RES дискретный 3.5 мс +/- 0,5 мс VIA Аналоговый 22 мс +/- 0,5 мс VIB Аналоговый
• Информация о ремонтопригодности Подлежит ремонту
• Кадр передачи RTU
• Кол-во адресов 1-247
• Количество дискретных выходов 2
• Компенсация проскальзывания вала двигател недоступно при управлении двигателем путем преобразо автоматически при любой нагрузке регулируем.
• Контур регулирования настраиваемый ПИ регулятор
• Краткое название устройства ATV212
• Линейный ток 141.8 А в 380 В 111.3 А в 480 В
• Локальная индикация шина пост. тока под напряжением: 1 светодиод (красный)
• Макс. коммутируемый ток 5 А в 250 В пер. ток в резистивные нагрузка - cos phi = 1 - L/R = 0 мс (FL, R) 5 А в 30 В пост. ток в резистивные нагрузка - cos phi = 1 - L/R = 0 мс (FL, R) 2 А в 250 В пер. ток в индуктивн. нагрузка - cos phi = 0,4 - L/R = 7 мс (FL, R) 2 А в 30 В пост. ток в индуктивн. нагрузка - cos phi = 0,4 - L/R = 7 мс (FL, R)
• Макс. переходной ток 176 А для 60 с
• Минимальный коммутируемый ток 3 мА в 24 В пост. ток для задаваем. релейная логика
• Момент затяжки 0.6 Н·м (VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RES) 41 Н·м, 360 фунт•дюйм (L1/R, L2/S, L3/T)
• Мощность двигателя, л.с. 100 лс
• Назначение продукта асинхронные электродвигатели
• Непрерывный выходной ток 160 А в 380 В 160 А в 460 В
• Номер сетевого порта METASYS N2 Modbus APOGEE FLN BACnet LonWorks
• Номинальн. частота коммутации 8 kHz
• Опциональная карта коммуникационная карта для LonWorks
• Относительная влажность 5-95 % без образования конденсата в соответствии с IEC 60068-2-3 5-95 % без падения капель воды в соответствии с IEC 60068-2-3
• Ошибка линеаризации VIA: +/- 0,15 % макс. значения для вход VIB: +/- 0,15 % макс. значения для вход FM: +/- 0,2 % для выход
• Переходная перегрузка по вращающему момент 120-120 % номинального крутящего момента двигателя +/- 10 % для 60 с
• Питание внутреннее питание для регулировочного потенциометра: 10.5 В постоянный ток +/- 5 %,
• Полная мощность 105.3 кВ·А в 380 В
• Пределы напряжения питания 323-528 В
• Предполагаемый линейный isc 22 кА
• Программы ускорения и замедления автоматически, исходя из нагрузки линейн., задается отдельно, от 0,01 до 3200 с
• Профиль управления асинхронным электродви отношение напряжения/частоты, 5 точки отношение напряжения/частоты - энергосбережение, квад отношение напряжения/частоты, автоматическая компенсация (U/f + автоматическое Uo) отношение напряжения/частоты, 2 точки управление вектором потока без датчика, стандартный
• Рабочая высота 1000...3000 м ограничена до 2000 м для распределительной сети "Corner Grounde с уменьшением номинального тока на 1 % при увеличении в
• Рабочая температура окружающей среды -10-40 °C (Без ухудшения номинальных значений) 40-50 °C (с понижающим коэффициентом)
• Разрешение по частоте дисплейный блок: 0,1 Гц аналоговый вход: 0,024/50 Гц
• Рассеиваемая мощность [вт] 1945 Вт
• Серия Altivar 212
• Сертификаты UL NOM 117 C-Tick CSA
• Скорость передачи 9600 бит/с или 19200 бит/с
• Служба обмена данными считать идентификацию устройства (43) записать единичный регистр (06) тайм-аут задается в диапазоне от 0,1 до 100 с запрещаемый контроль регистр временного хранения считывания (03), макс. 2 слов составные регистры записи (16) максимум 2 слова
• Сопротивление изоляции >= 1 МОм 500 В пост. тока в течение 1 минуты
• Специальная область применения продукта насосы и вентиляторы в ОВКВ
• Стандарты EN 61800-3 категория C3 EN 61800-3 категория C2 EN 61800-3 среда 1 категория C3 IEC 61800-3 UL тип 1 EN 61800-3 среда 2 категория C3 EN 61800-3 категория C2 МЭК 61800-3 среда 2 категория C2 МЭК 61800-3 среда 1 категория C1 EN 61800-5-1 EN 61800-3 среда 2 категория C1 МЭК 61800-3 среда 1 категория C2 EN 61800-3 категория C3 EN 61800-3 среда 2 категория C2 МЭК 61800-3 среда 1 категория C3 МЭК 61800-3 среда 2 категория C3 IEC 61800-5-1 EN 61800-3 EN 61800-3 среда 1 категория C1 EN 61800-3 среда 1 категория C2 EN 55011 класс A группа 1 МЭК 61800-3 среда 2 категория C1
• Стиль сборки с радиатором
• Температура окружающей среды при хранении -25-70 °C
• Тип аналогового выхода FM напряжение, устанавливаемое переключателем 0...10 V Пост. ток, полное сопротивление: 7620 Ом, разрешение 10 бит FM ток, устанавливаемый переключателем 0...20 mA, полное сопротивление: 970 Ом, разрешение 10 бит
• Тип дискретного входа F программируемый 24 V пост. тока, с уровень 1 ПЛК, полное сопротивление: 4700 Ом R программируемый 24 V пост. тока, с уровень 1 ПЛК, полное сопротивление: 4700 Ом RES программируемый 24 V пост. тока, с уровень 1 ПЛК, полное сопротивление: 4700 Ом
• Тип дискретного выхода задаваем. релейная логика: (FLA, FLC) нет - 100000 циклы задаваем. релейная логика: (FLB, FLC) Н.З. - 100000 циклы задаваем. релейная логика: (RY, RC) нет - 100000 циклы
• Тип дискретных входов положительная логика (источник) (F, R, RES), = 11 В (состояние 1) отрицательная логика (приемник) (F, R, RES), >= 16 В (состояние 0),
• Тип защиты защита от перегрева: привод повышенное напряжение питания: привод от исчезновения фазы на входе: привод тепловая защита: двигатель исчезновение фазы двигателя: двигатель с датчиками с положительным температурным коэффициен: двигатель ступень тепловой мощности: привод короткое замыкание между фазами двигателя: привод исчезновение фазы на входе: привод сверхток между выходной фазой и землей: привод перенапряжение на шине пост. тока: привод откл. в цепи управления: привод от превышения предельной скорости: привод повышенное и пониженное напряжение линии питания: привод
• Тип продукта Преобразователь частоты
• Тип смещения без импеданса
• Тип соединения 1 Открытый стиль 1 RJ45
• Торможение до остановки при помощи прикладывания постоянного тока
• Точность +/- 0,6 % (VIA) для изменения температуры 60 °C +/- 0,6 % (VIB) для изменения температуры 60 °C +/- 1 % (FM) для изменения температуры 60 °C
• Точность момента +/- 15 %
• Точность скорость +/- 10 % номинального проскальзывания 0,2 Tn ... Tn
• Уровень шума 63.7 дБ в соответствии с 86/188/EEC
• Физический интерфейс 2х проводный RS 485
• Фильтр помех Класс C2 с интегрированным фильтром ЭМС
• Формат данных 8 бит, 1 стоповый бит, чет/нечет или без проверки на четн
• Функциональность среди
• Характеристики окружающей среды классы 3C1 в соответствии с МЭК 60721-3-3 классы 3S2 в соответствии с МЭК 60721-3-3
• Частота коммутации 6...16 kHz регулируем. 8...16 kHz с понижающим коэффициентом
• Частота сети питания 50...60 Hz - 5...5 %
• Число фаз 3 фазы
• Электрическая прочность изоляции 3535 В Постоянный ток (DC) между зажимами заземления и питания 5092 В Постоянный ток (DC) между зажимами управления и питания
• Электрическое соединение VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RES: зажим 2.5-2.5 мм² / AWG 14 L1/R, L2/S, L3/T: зажим 150-150 мм² (300 kcmil)
• Электромагнитная совместимость испытание стойкости к с электролитическому разряду уровень 3 в соответствии с МЭК 61000-4-2 Испытание на стойкость к радиочастотным помехам уровень 3 в соответствии с МЭК 61000-4-3 испытание на невосприимчивость к коммутационным поме уровень 4 в соответствии с МЭК 61000-4-4 невосприимчивость к импульсным помехам 1,2/50 мкс - 8/20 мк уровень 3 в соответствии с МЭК 61000-4-5 проверка стойкости к наведенным РЧ помехам уровень 3 в соответствии с МЭК 61000-4-6 Испытание на стойкость к провалам и кратковременным и в соответствии с IEC 61000-4-11
