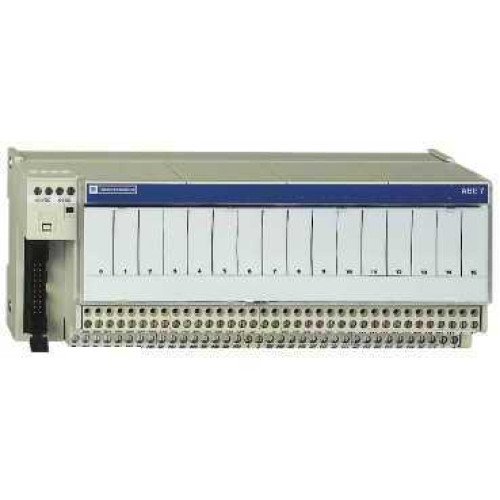

БАЗА 16 ДИСКРЕТНЫХ ВЫХ РЕЛЕ 1NO/5А

Характеристики

• Maximum current per output common 10 А
• [ui] номинальное напряжение изоляции 2000 В
• [up] номинальное импульсное выдерживаемое напряжение 2.5 кВ в соответствии с МЭК 60947-1
• Вес нетто 0.4 кг
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Защита от нагретых проводов 750 °C, время отключения
• Защитное исполнение TC
• Категория монтажа II в соответствии с IEC 60664-1
• Кол-во клемм на канал 2
• Макс. коммутируемое напряжение 250 В Переменный ток 50/60 Гц в соответствии с IEC 60947-5-1 30 В постоянный ток в соответствии с IEC 60947-5-1
• Макс. стойкость к кратковременным исчезновениям напряжения питан 5 мс
• Механическая износостойкость 20000000 циклы
• Минимальный коммутируемый ток 10 мА в >= 5 V
• Момент затяжки 0.6 Н-м с плоск. Ø 3,5 мм отвертка
• Напряжение отпускания 2.4 В в 20 °C (конец со стороны ПЛК)
• Номинальное напряжение питания [us] 24 В пост. ток для конец со стороны ПЛК
• Предельное напряжение срабатывания 19,7 В в 40 °C
• Рабочая температура окружающей среды -5-60 °C в соответствии с IEC 61131-2
• Распределение полярности общий проводник на группу из 8 каналов на обоих полюсах
• Рассеиваемая мощность на канал, вт 0.36 Вт (конец со стороны ПЛК)
• Серия Modicon ABE7
• Сертификаты UL CSA BV LROS (Lloyds register of shipping) GL DNV
• Способ установки защелками (35 мм симметричная DIN-рейка) винтами (сплошная плата с монтажным комплектом)
• Стойкость к коммутационным помехам 2 кВ уровень 3 в соответствии с IEC 61000-4-4
• Температура окружающего воздуха при хранении -40-80 °C в соответствии с IEC 61131-2
• Тип клеммного блока съемный
• Тип контактов 1 Н.О. для выход на формирователь сигнала исполнительного устройства
• Тип продукта съемный модуль электромеханических релейных выходов
• Ток на канал 5 А для выход на формирователь сигнала исполнительного устройства
• Ток отпускания 1 мА в 20 °C
• Устойчивость к радиополям 10 В/м (26000000-1000000000 Гц) в соответствии с IEC 61000-4-3 уровень 3
• Электрическая износостойкость 500000 циклы, максимальный ток переключения: 600 мА в 24 В DC-13 10 мс (выход на формирователь сигнала исполнительного устройства) 500000 циклы, максимальный ток переключения: 1500 мА в 230 В AC-12 (выход на формирователь сигнала исполнительного устройства) 500000 циклы, максимальный ток переключения: 1500 мА в 24 В DC-12 (выход на формирователь сигнала исполнительного устройства) 500000 циклы, максимальный ток переключения: 900 мА в 230 В AC-15 (выход на формирователь сигнала исполнительного устройства)
• Электрическая надежность 1.0E-8
• Электрическая прочность изоляции 2000 В в соответствии с МЭК 60947-1
