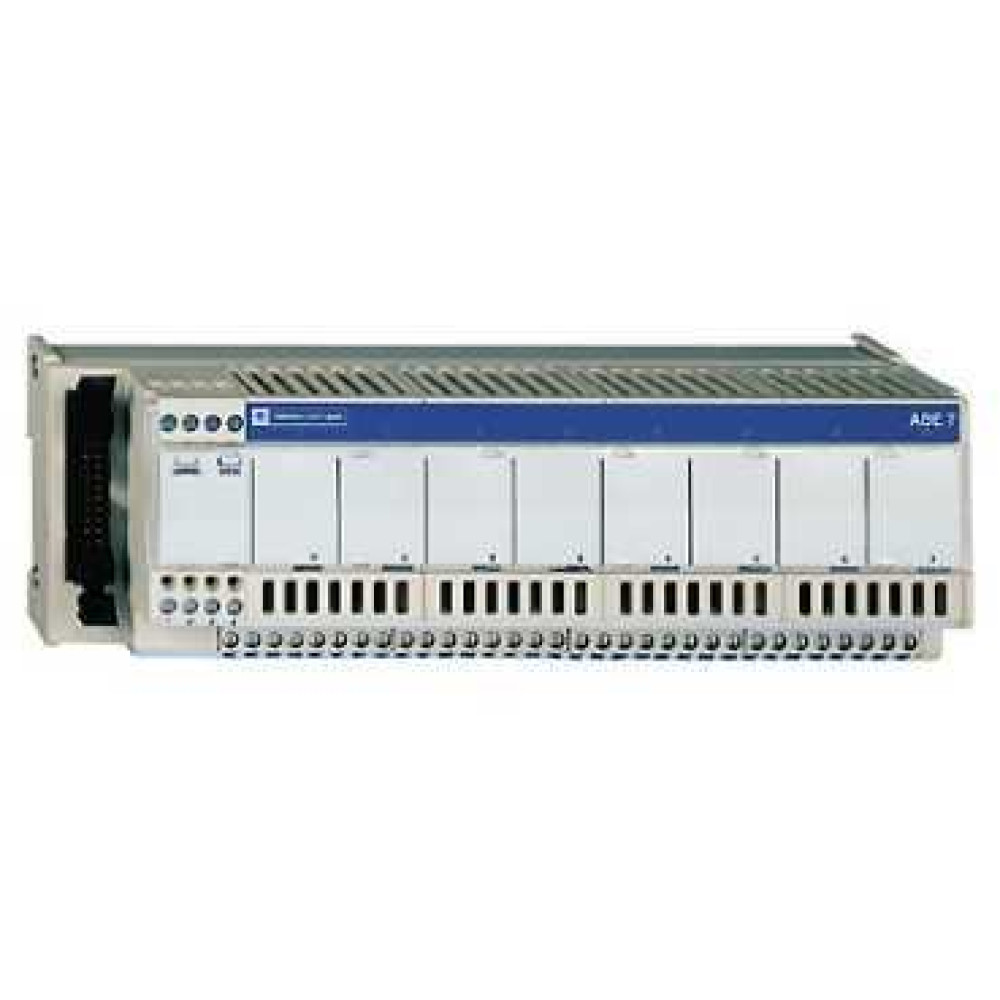

БАЗА 8СТАТ.ВЫХ =24В/0,5А САМОДИАГ

Характеристики

• Cтепень защиты ip IP2x в соответствии с IEC 60529
• L/r при коммутации индуктивных нагрузок <= 400(U.I) ms
• Время отклика <= 0,1 мс из сост. 0 в 1 <= 0,02 мс из сост. 1 в 0
• Защита от нагретых проводов 750 °C, время отключения: < 30 с в соответствии с IEC 60695-2-11
• Защитное исполнение TC
• Индикация аварии Да
• Категория монтажа II в соответствии с IEC 60664-1
• Кол-во клемм на канал 2
• Макс. коммутируемый ток 500 мА DC-13 500 мА DC-12
• Масса продукта 0.252 кг
• Минимальный коммутируемый ток 1 мА
• Момент затяжки 0.6 Н-м (сплоск. Ø 3,5 мм
• Монтаж Защелками вкл. 35 мм симметричная DIN-рейка Винтами вкл. сплошная плата с монтажным комплектом
• Нагрузка в виде вольфрамовых ламп 10 Вт DC-6
• Напряжение отпускания <= 0.6 В (выход на формирователь сигнала исполнительного устройства)
• Номинальное напряжение питания [us] 24 V пост. ток (выход на формирователь сигнала исполнительного устройства) 24 V пост. ток (конец со стороны ПЛК)
• Порог срабатывания автоматического выключателя >= 0.75 А
• Предельный уровень коммутации напряжения в состоянии 0 3.4 В (конец со стороны ПЛК)
• Предельный уровень коммутации напряжения в состоянии 1 16.9 В (конец со стороны ПЛК)
• Предельный уровень коммутации тока в состоянии 0 0.4 мА (конец со стороны ПЛК)
• Предельный уровень коммутации тока в состоянии 1 3.1 мА (конец со стороны ПЛК)
• Рабочая температура -5...60 °C в соответствии с IEC 61131-2
• Развязка плк/управляемая сеть Нет
• Семейство продуктов Advantys Telefast ABE7
• Сертификация DNV BV GL CSA LROS (Lloyds register of shipping) UL
• Стойкость к коммутационным помехам 2 test1 в соответствии с МЭК 61000-4-4 уровень 3
• Стойкость к электростатическому разряду 4 кВ (контакт) в соответствии с IEC 61000-4-2 уровень 3 8 кВ (воздух) в соответствии с IEC 61000-4-2 уровень 3
• Температура окружающего воздуха при хранении -40...80 °C в соответствии с IEC 61131-2
• Тип аварийного состояния Перегрузка Короткое замыкание
• Тип изделия или компонента Доп. клеммный блок полупроводникового выходного реле
• Тип клеммного блока Съемный
• Тип реле Припаиваемое полупроводниковое реле
• Ток на канал 0.5 А (выход на формирователь сигнала исполнительного устройства)
• Ток на общий выход <= 8 А
• Ток нулевой последовательности <= 0.3 мА (выход на формирователь сигнала исполнительного устройства)
• Устойчивость к радиополям 10 В/м (26000000...1000000000 Гц) в соответствии с IEC 61000-4-3 уровень 3
• Частота коммутации < 0,6/LI² Гц
