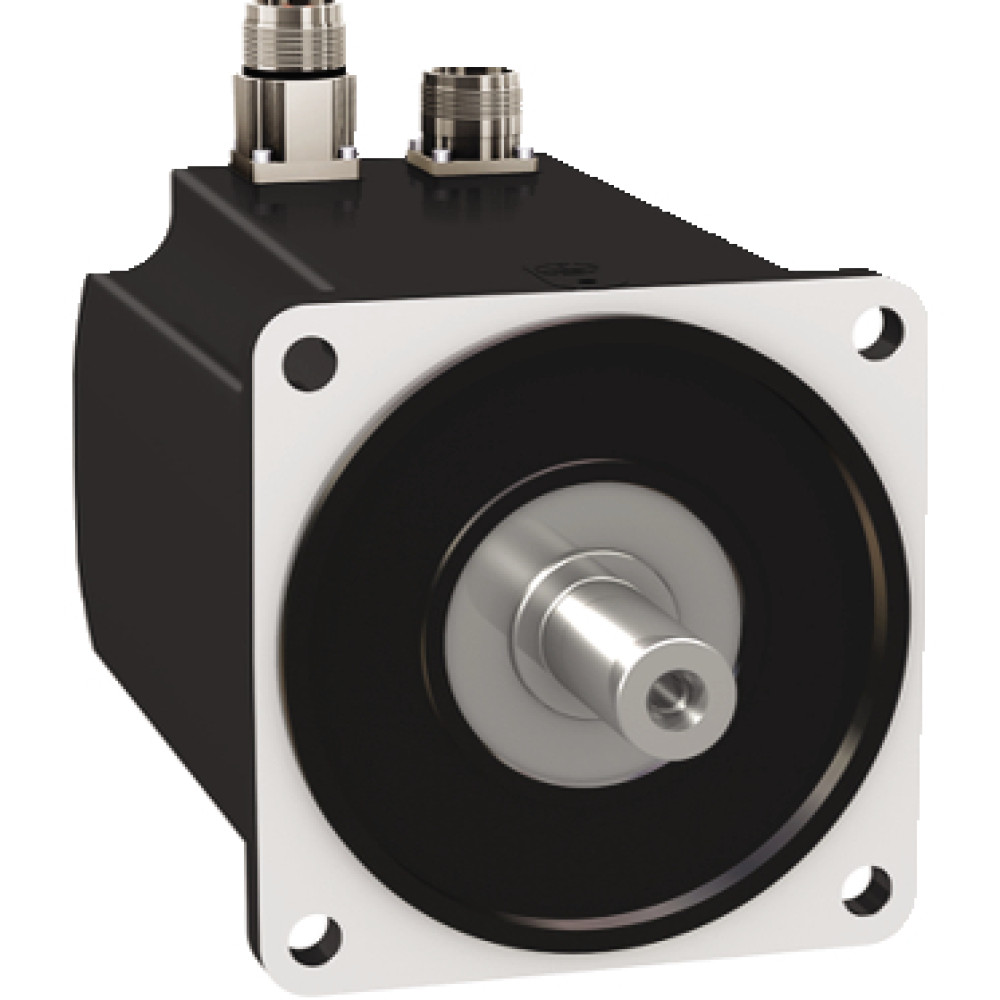

СЕРВОДВИГАТЕЛЬ BMH 140MM 18,5НМ IP65 3600ВТ Б/ШП

Характеристики

• Temperature copper hot 135 °C
• Temperature magnet hot 100 °C
• Temperature magnet rt 20 °C
• Weee На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
• [us] номинальное напряжение питания 480 В
• Активное сопротивление статора 0.23 Ом в 20 °C
• Второй вал без конца второго вала
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Глубина центрирующего кольца 3.5 мм
• Диаметр вала 24 мм
• Диаметр монтажных отверстий 11 мм
• Диаметр окружности монтажных отверстий 165 мм
• Диаметр центрирующего кольца 130 мм
• Директива ec rohs Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS)
• Длина вала 50 мм
• Длительный ток при заторможенном роторе 16.83 А
• Долговременная мощность 4.44 Вт
• Индуктивность статора 3 мГн в 20 °C
• Инерция ротора 32 кг·см²
• Информация о ремонтопригодности Подлежит ремонту
• Информация об исключениях по регламенту rohs да
• Кол-во выхлопных труб двигателя: 2
• Кол-во полюсов двигателя 10
• Количество монтажных отверстий 4
• Конец вала гладкий вал
• Константа противо-эдс 70.7 В на 1000 об/мин в 120 °C
• Коэффициент 1_1 -0.0015580971044942 Н·м/об/мин
• Коэффициент 1_2 -7.40962495854577E-9 Н·м/об/мин²
• Коэффициент 1_3 9.68956725377379E-12 Н·м/об/мин³
• Коэффициент 1_4 -5.2956438523721E-15 Н·м/об/мин4
• Коэффициент 1_5 1.22533438374952E-18 Н·м/об/мин5
• Коэффициент 1_6 -1.0211119865247E-22 Н·м/об/мин6
• Коэффициент 2_1 2.10624396135302E-4 Н·м/об/мин
• Коэффициент насыщения 1 8.9283669812E-18
• Коэффициент насыщения 2 #VALUE!
• Коэффициент насыщения 3 #VALUE!
• Коэффициент падения напряжения двигателя 1
• Краткое название устройства BMH
• Макс. ток irms 57.4 А для LXM32.D72N4
• Максимальная механическая скорость 4000 об/мин
• Максимальная осевая сила fa 0,2 x Fr
• Максимальная радиальная сила fr 2240 Гн в 1000 об/мин 1780 Гн в 2000 об/мин 1550 Гн в 3000 об/мин
• Максимальный постоянный ток 57.4 А
• Монтажная опора фланец, соответствующий международному стандарту
• Не содержит ртути да
• Непрерывный крутящий момент 18.5 Н-м для LXM32.D72N4 в 24 А, 400 В, трехфазный 18.5 Н-м для LXM32.D72N4 в 24 А, 480 В, трехфазный
• Номинальная выходная мощность 3500 Вт для LXM32.D72N4 в 24 А, 400 В, трехфазный 3500 Вт для LXM32.D72N4 в 24 А, 480 В, трехфазный
• Номинальная скорость 3000 об/мин. для LXM32.D72N4 в 24 А, 400 В, трехфазный 3000 об/мин. для LXM32.D72N4 в 24 А, 480 В, трехфазный
• Номинальный вращательный момент 12.2 Н-м для LXM32.D72N4 в 24 А, 400 В, трехфазный 12.2 Н-м для LXM32.D72N4 в 24 А, 480 В, трехфазный
• Определение параметров BMH1402P
• Пиковый пусковой момент 50.3 Н-м для LXM32.D72N4 в 24 А, 400 В, трехфазный 50.3 Н-м для LXM32.D72N4 в 24 А, 480 В, трехфазный
• Постоянная времени статора 13 мс в 20 °C
• Постоянный момент 1.1 Н·м/А в 120 °C
• Профиль кругооборота N/A
• Размер фланца двигателя 140 мм
• Разрешение обратной связи по сигналу скорости 32768 точка/оборот
• Регламент reach Содержание особо опасных веществ не превышает пороговую величину
• Регламент rohs китая X
• Совместимость продукта LXM32.D72N4 в 400...480 В трехфазный
• Совместимость серий продукта Lexium 32
• Статус устойчивого продукта Грин Премиум продукция
• Тип обратной связи Однооборотный абсолютный энкодер
• Тип охлаждения естественная конвекция
• Тип продукта серводвигатель
• Тормоз без
• Число фаз трехфазный
• Число фаз сети 3
• Экологическая отчетнсть ENVPEP111002EN
• Электрическое соединение прямые разъемы
