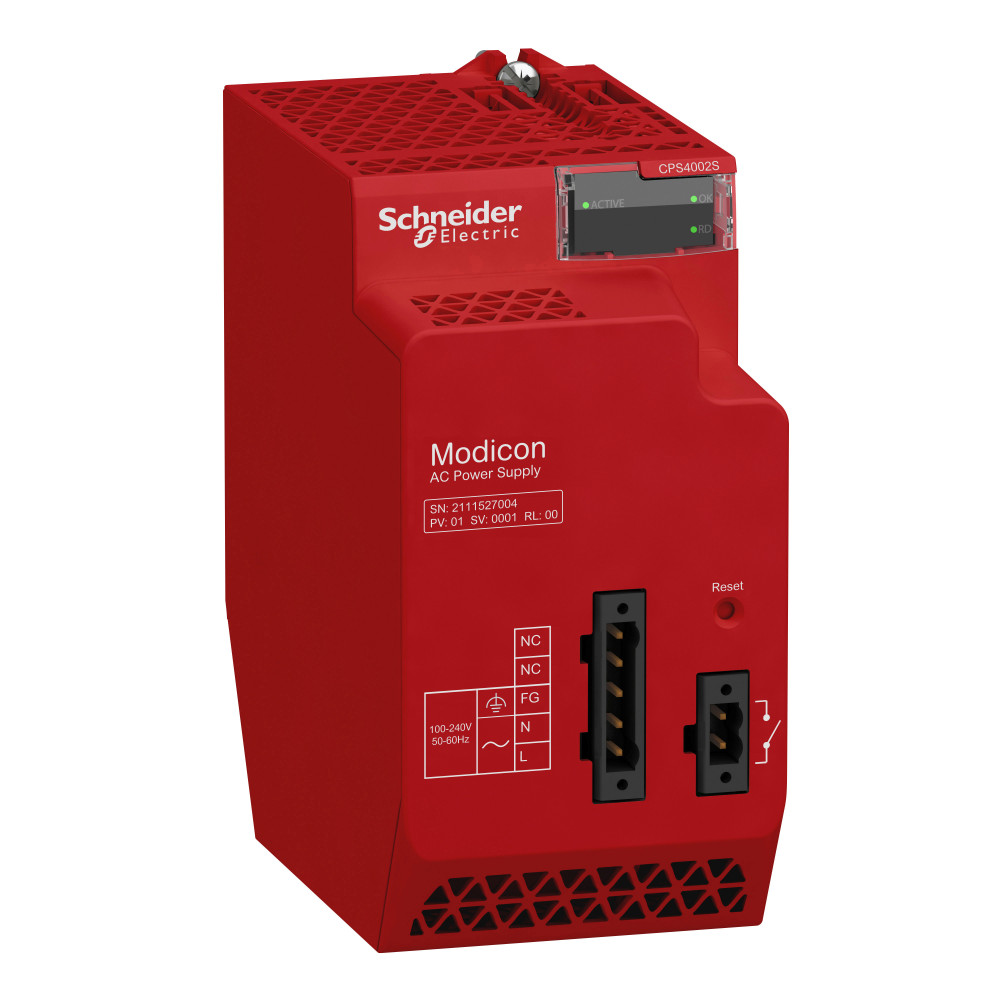

Модуль питания M580S (SIL3)

Характеристики

• It при включении 0.1 Кл 115 V 0.15 Кл 230 V
• I²t при включении 1 А²·с 115 V 4 А²·с 230 V
• Вес нетто 0.51 кг
• Виброустойчивость 3 gn
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Директивы 2014/30/EU - электромагнитная совместимость 2006/42/EC - машинное оборудование 2014/34/EU - ATEX directive 2012/19/EU - WEEE директива
• Доступные функции redundancy information redundancy test определение температуры remaining lifetime uptime duration
• Защитное исполнение защитное конформное покрытие
• Информация о ремонтопригодности Подлежит замене
• Макс. пусковой ток 30 А 115 V 60 А 230 V
• Максимальная мощность утечки в вт 8.5 Вт
• Мощность вторичной цепи 15 Вт 3,3 В пост. ток в -25-60 °C питание логических схем модуля вв/выв. 40 Вт 24 В пост. ток в -25-60 °C питание и процессор модуля вв/выв. if 3.3 V not loaded
• Напряжение вн 100...240 V
• Относительная влажность 5-95 % в 55-55 °C без образования конденсата
• Полная мощность 0.13 кВ·А
• Пределы частоты сети 47-63 Гц
• Предельное напряжение первичной цепи 85...264 V
• Рабочая высота 0...2000 м 2000...5000 м с понижающим коэффициентом
• Рабочая температура окружающей среды -25-60 °C
• Светодиодный индикатор состояния наличие напряжений (OK): 1 светодиод (зеленый) redundancy OK: 1 светодиод (зеленый) состояние источника питания: 1 светодиод (зеленый)
• Серия Modicon X80
• Сертификация CE UL CSA RCM EAC Merchant Navy ATEX zone 2/22 IECEx zone 2/22 TÜV
• Совместимость продукта all backplane
• Сопротивление изоляции >= 100 МОм первичная/земля >= 100 МОм первичная/вторичная
• Средняя наработка на отказ 770880 гн
• Стандарты EN/IEC 61131-2 EN/МЭК 61010-2-201 UL 61010-2-201 CSA C22.2 No 61010-2-201 IACS E10 EN/IEC 61000-6-5 EN/IEC 61850-3 EN/МЭК 60079-0
• Стойкость к кратковременным исчезновениям напряжения питания 10 мс
• Температура окружающей среды при хранении -40-85 °C
• Тип защиты доступ к встроенному предохранителю не предусмотрен для ВН защита от перегрузки для НН защита от перенапряжения для НН защита от короткого замыкания для НН
• Тип продукта модуль питания
• Ток при вторичном напряжении 4.5 А 3,3 В пост. ток питание логических схем модуля вв/выв. 1.67 А 24 В пост. ток питание и процессор модуля вв/выв.
• Характеристики окружающей среды опасная зона класс I деление 2 gas resistant class Gx в соответствии с ISA S71.04 gas resistant class 3C4 в соответствии с IEC 60721-3-3 пыленепроницаемый class 3S4 в соответствии с IEC 60721-3-3 sand resistant class 3S4 в соответствии с IEC 60721-3-3 salt resistant уровень 2 в соответствии с IEC 68252 mold growth resistant class 3B2 в соответствии с IEC 60721-3-3 fungal spore resistant class 3B2 в соответствии с IEC 60721-3-3
• Электрическая прочность изоляции 1500 В первичная/вторичная питание логических схем модуля вв/выв. 1500 В первичная/вторичная питание и процессор модуля вв/выв. 2300 В первичная/вторичная питание датчика 1500 В первичная/земля 500 В выход/земля датчика 24 В
• Электрическое соединение 1 разъем 2 контактыреле аварийной сигнализации 1 разъем 5 контактылиния питания, защитное заземление
