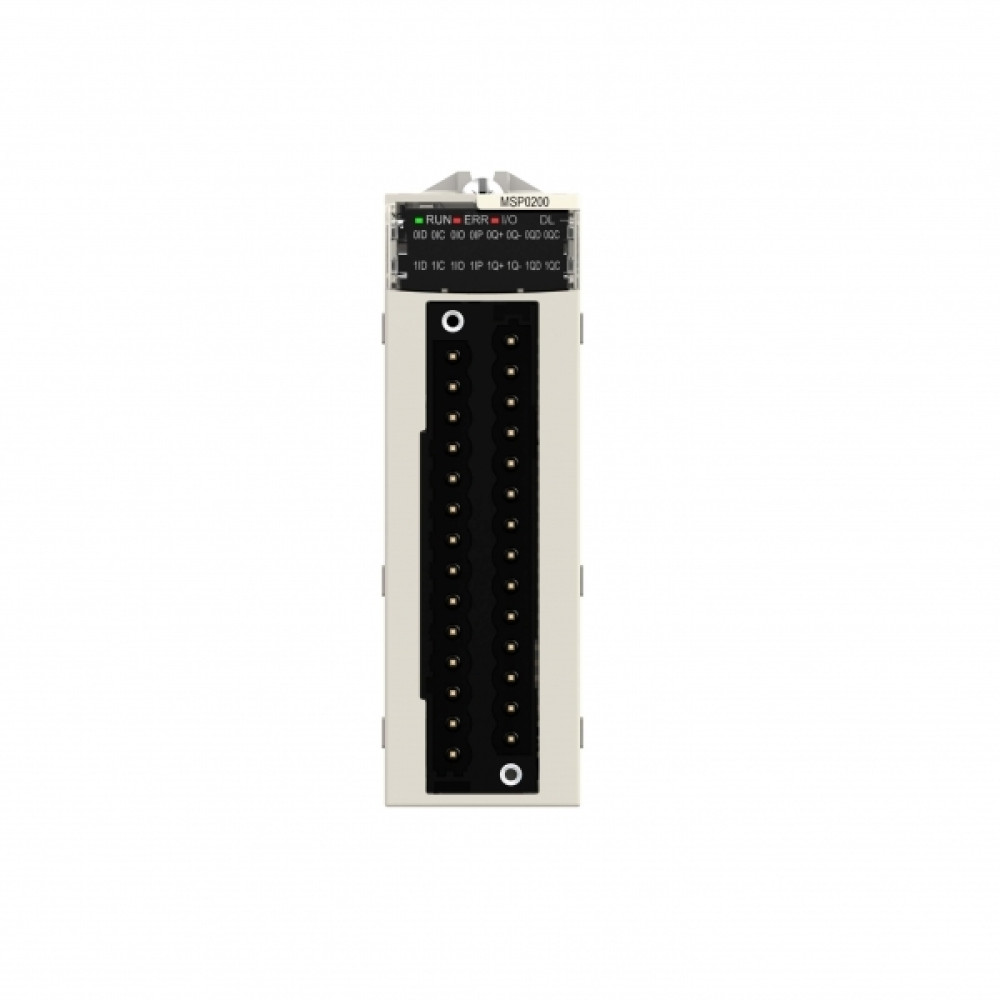

МОДУЛЬ УПРАВЛЕНИЯ ПЕРЕМЕЩЕНИЕМ

Характеристики

• Maximum leakage current 0.05 мА в состоянии 0
• [ures] напряжение нулевой последовательности 0.15 В в состоянии "1"
• Активное сопротивление нагрузки 15000 Ом
• Время отклика на выходе 1.2...1.5 мс при появлении 1.2...1.5 мс при исчезновении
• Время срабатывания < 200 µs для входа "положение достигнуто" и входа "привод готов" < 60 µs для входа начала отсчета и входа датчика близости
• Выходная частота 200 кГц
• Выходное напряжение 24 В пост. тока
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Директивы 2014/35/EU - директива низкого напряжения 2014/30/EU - электромагнитная совместимость 2014/34/EU - ATEX directive
• Защита от включения с обратной полярностью обратно включенным диодом на выходе встроенный на входе
• Защита от короткого замыкания на выходе ограничителем тока и автоматическим выключателем
• Защита от перегрузки на выходе ограничителем тока и автоматическим выключателем
• Изоляция между каналами неизолированный
• Изоляция между первичной и вторичной 1500 В действ.
• Коэффициент снижения без
• Локальная индикация Работа модуля (RUN): 1 светодиод (зеленый) внешний отказ (I/O): 1 светодиод (красный) внутренний отказ, неисправность модуля (ERR): 1 светодиод (красный) скачивание (DL): 1 светодиод (зеленый) состояние канала (CH00): 8 светодиодов (зеленый) состояние канала (CH01): 8 светодиодов (зеленый)
• Порог обнаружения напряжения формирователя сигнала исполнительно < 8 В неверное напряжение формирователя сигнала исп. устрой вспом. выход < 8 В нет неверного напряжения формирователя сигнала исп. у вспом. выход > 14 В неверное напряжение формирователя сигнала исп. устрой выход импульсов > 14 В нет неверного напряжения формирователя сигнала исп. у выход импульсов
• Порог срабатывания > 12 В нет неверного напряжения питания > 8 В неверное напряжение питания
• Потребляемый ток 35 мА в 24 В пост. ток формирователь сигнала исполнительного устройства 150 мА в 3,3 В пост. ток типичный 200 мА в 3,3 В пост. ток Максимальное
• Пределы выходного напряжения 19...30 V
• Предельный уровень напряжения (состояние 0) 5 В
• Предельный уровень напряжения (состояние 1) >= 11 В
• Рабочая температура окружающей среды -25-70 °C
• Серия Modicon X80
• Сертификация CE UL CSA RCM EAC Merchant Navy ATEX zone 2/22 IECEx zone 2/22
• Совместимость входа 2- /3-проводн. бесконтактный датчик 19.2-30 В в соответствии с IEC 947-5-2
• Совместимость выхода преобразователь сигнала (USIC) RS422, вход 7 мA вход типа "источник", 5 - 24 В
• Сопротивление изоляции > 10 МОм
• Стандарты EN/IEC 61131-2 EN/МЭК 61010-2-201 UL 61010-2-201 CSA C22.2 No 61010-2-201 IACS E10 EN/IEC 61000-6-5 EN/IEC 61850-3 EN/МЭК 60079-0
• Текущее состояние 1 гарантировано >= 2 мA
• Тип дискретного входа приемник тока Да вход точки отсчета в соответствии с МЭК 61131-2 тип 3 приемник тока Да вход бесконтактного датчика и вход концевого выключат в соответствии с МЭК 61131-2 тип 3 приемник или источник тока счетчик на входе положения в соответствии с МЭК 61131-2 тип 3 приемник или источник тока привод готов, вход сигнала аварии в соответствии с МЭК 61131-2 тип 3
• Тип продукта модуль РТО
• Ток дискретного выхода 50 мА
• Ток на канал 0.4 А
• Формат модуля стандарт
• Характеристики окружающей среды опасная зона класс I деление 2
• Электрическое соединение 2 разъема с 28 контактов
