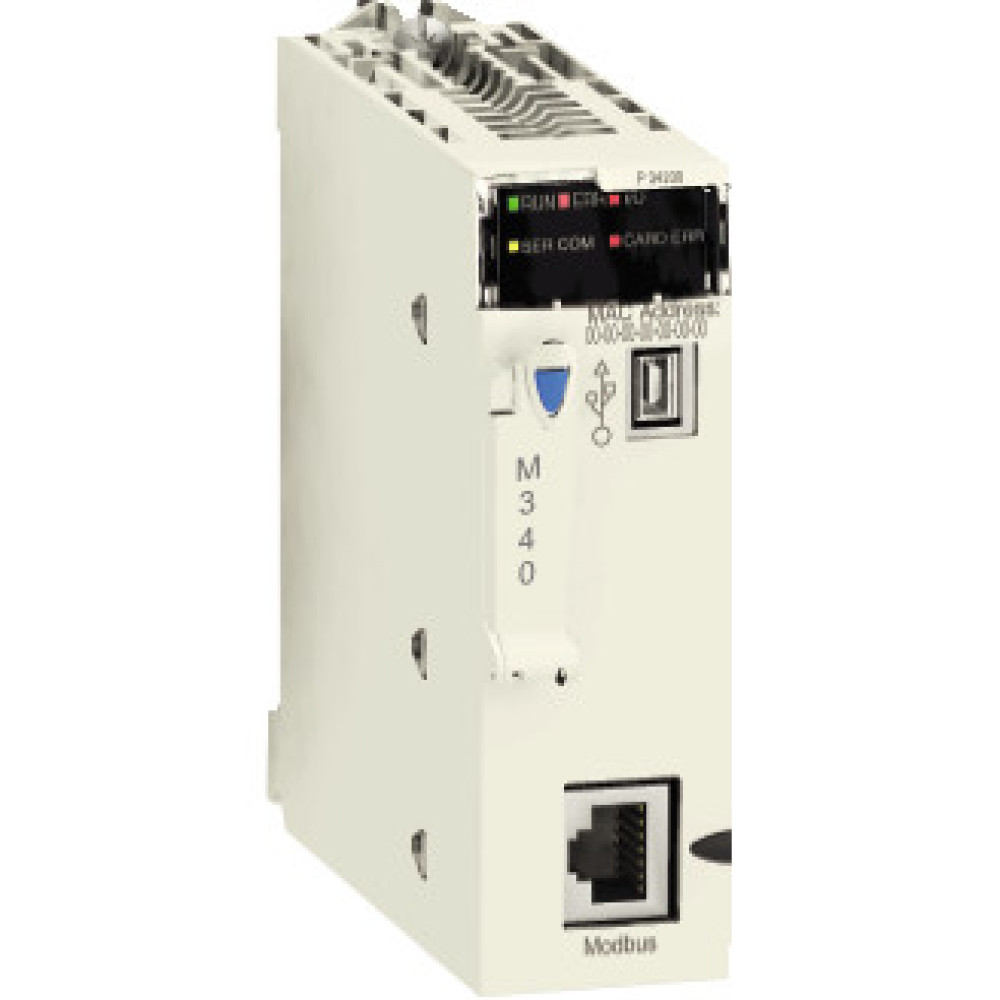

Процессор/процессорный модуль BMXP341000H

Характеристики

• Execution time per instruction 0.18 µs булево 0.26 µs слова двойной длины 0.38 µs одно слово 1.74 µs с плавающей запятой
• Вес нетто 0.2 кг
• Возможности процессора по аналоговому вв/выв. 66 вх/вых. конфигурация с одной стойкой 128 вх/вых. конфигурация с несколькими шасси
• Возможности процессора по дискретному вв/выв. 512 вх/вых. конфигурация с одной стойкой
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Директивы 2014/35/EU - директива низкого напряжения 2014/30/EU - электромагнитная совместимость 2014/34/EU - ATEX directive 2012/19/EU - WEEE директива
• Длина шины 0-10 м последов. канал без развязки символьный режим сегмент 0-10 м последов. канал без развязки Modbus сегмент 0-1000 м гальв. развязанный последовательный символьный режим сегмент 0-1000 м гальв. развязанный последовательный Modbus сегмент 0-15 м символьный режим двухточечный 0-15 м Modbus двухточечный
• Запросы 1 Кбайт данных на каждый запрос символьный режим 252 байт данных на запрос RTU Modbus 504 байт данных на запрос ASCII Modbus
• Защитное исполнение защитное конформное покрытие
• Используемый по умолчанию размер областей объектов 128 слов констант %KWi локализованные внутренние данные 256 %Mi локализованные внутренние биты 512 внутренних слов %MWi локализованные внутренние данные
• Каналы управления программируемые циклы
• Кол-во адресов 0-248 для символьный режим 0-248 для Modbus
• Кол-во инструкций в мс 4,2 Кинструкций/мс 65 % логических + 35 % арифметических с фикс. запятой 5,4 Кинструкций/мс 100 % логический
• Кол-во приложений определенного канала 20
• Кол-во стоек 2
• Кол-во устройств 2 двухточечный символьный режим 2 двухточечный Modbus
• Кол-во устройств в сегменте 0-32 (символьный режим) 0-32 (Modbus)
• Количество слотов 11
• Контроль счетчики диагностики Modbus счетчики событий Modbus
• Макс. размер областей объектов 128 kB нелокализованные внутренние данные 16250 %Mi локализованные внутренние биты 32464 внутренних слов %MWi локализованные внутренние данные 32760 слов констант %KWi локализованные внутренние данные
• Накладные расходы системы 0.2 мс для быстрая задача 1.05 мс для управляющая задача
• Описание памяти встроенное ОЗУ 2048 Кбайт встроенное ОЗУ 128 Кбайт данные встроенное ОЗУ 1792 Кбайт программы, константы и символы поставляемая карта памяти (BMXRMS008MP) резервное копирование программ, констант, символов и данных
• Относительная влажность 10-95 % без образования конденсата
• Параметр управления один CRC 16 в каждом кадре (RTU) Modbus один LRC в каждом кадре (RTU) символьный режим один LRC в каждом кадре (RTU) Modbus
• Питание внутреннее электропитание через шасси
• Потребляемый ток 72 мА в 24 В пост. ток
• Процессор модуля связи 2 модуль связи Ethernet 2 модуль с AS-интерфейсом
• Рабочая температура окружающей среды -25-70 °C
• Светодиодный индикатор состояния процессор работает (RUN): 1 светодиод (зеленый) отказ модуля вводв/вывода (I/O): 1 светодиод (красный) отказ карты памяти (CARD ERR): 1 светодиод (красный) ошибка процессора или системы (ERR): 1 светодиод (красный) передача информации по шине Modbus (USER COM): 1 светодиод (желтый)
• Серия платформа автоматизации Modicon M340
• Сертификация CE UL CSA RCM EAC Merchant Navy ATEX zone 2/22 IECEx zone 2/22
• Специальная область применения продукта для работы в сложных условиях
• Стандарты EN/IEC 61131-2 EN/МЭК 61010-2-201 UL 61010-2-201 CSA C22.2 No 61010-2-201 IACS E10 EN/IEC 61000-6-5 EN/IEC 61850-3 EN/МЭК 60079-0
• Структура приложения 32 задач обработки событий 1 циклическая/периодическая управляющая задача 1 периодическая быстрая задача нет вспом. задачи
• Тип встроенных клемм последов. канал без развязки RJ45 символьный режим, режим передачи: асинхронный в полосе модуляции, RS232C, режим передачи: 2 экранированных витых пары в 0,3...19,2 Кбит/с полный дуплекс последов. канал без развязки RJ45 символьный режим, режим передачи: асинхронный в полосе модуляции, RS485, режим передачи: 1 экранированная витая пара в 0,3...19,2 Кбит/с полудуплекс последов. канал без развязки RJ45, ведущий/ведомый Modbus, RTU/ASCII, режим передачи: асинхронный в полосе модуляции, RS232C, режим передачи: 1 экранированная витая пара в 0,3...19,2 Кбит/с полудуплекс последов. канал без развязки RJ45, ведущий/ведомый Modbus, RTU/ASCII, режим передачи: асинхронный в полосе модуляции, RS485, режим передачи: 1 экранированная витая пара в 0,3...19,2 Кбит/с полудуплекс USB порт в 12 Mbit/s
• Тип продукта процессорный модуль
• Характеристики окружающей среды gas resistant class Gx в соответствии с ISA S71.04 gas resistant class 3C4 в соответствии с IEC 60721-3-3 пыленепроницаемый class 3S4 в соответствии с IEC 60721-3-3 sand resistant class 3S4 в соответствии с IEC 60721-3-3 salt resistant уровень 2 в соответствии с IEC 68252 mold growth resistant class 3B2 в соответствии с IEC 60721-3-3 fungal spore resistant class 3B2 в соответствии с IEC 60721-3-3 опасная зона класс I деление 2
