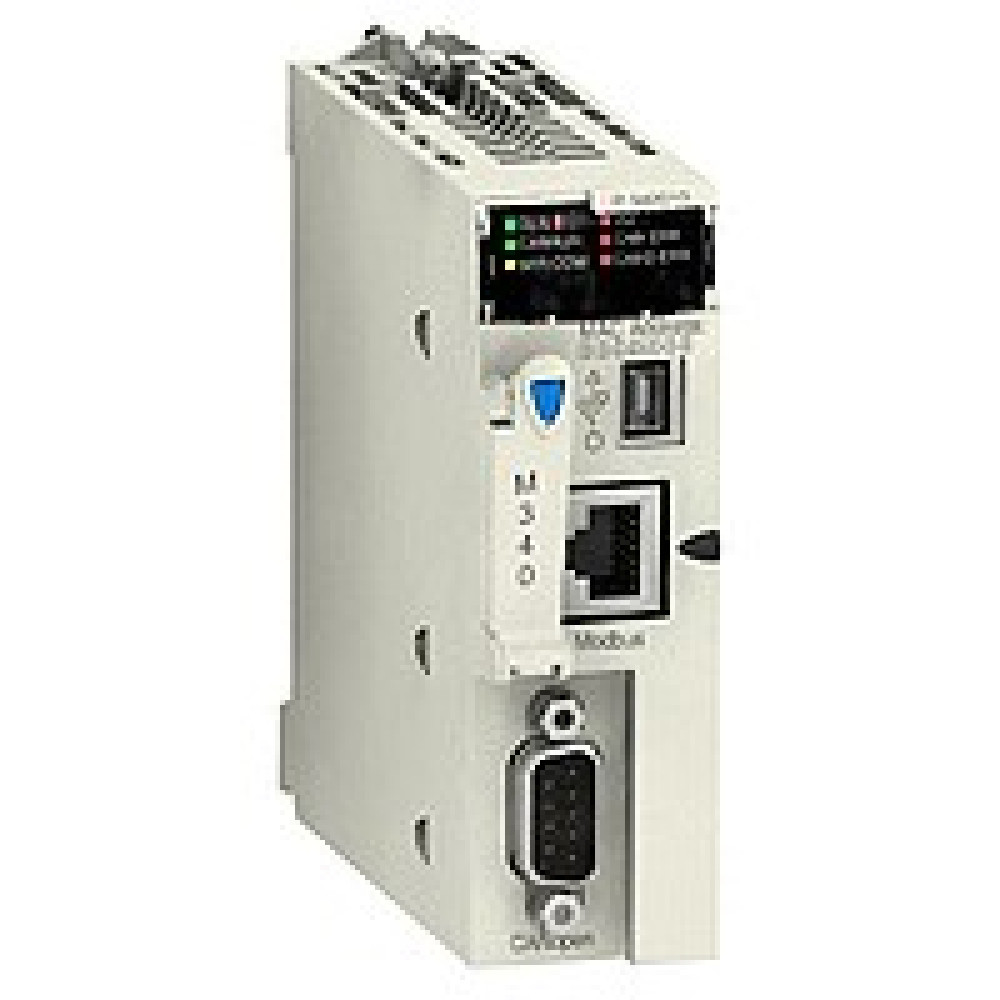

ПРОЦЕССОР 340-20, MODBUS, CANOPEN 2

Характеристики

• Execution time per instruction 0.12 µs булево 0.17 µs слова двойной длины 0.25 µs одно слово 1.16 µs с плавающей запятой
• Вес нетто 0.21 кг
• Возможности процессора по аналоговому вв/выв. 256 вх/вых. конфигурация с несколькими шасси 66 вх/вых. конфигурация с одной стойкой
• Возможности процессора по дискретному вв/выв. 1024 вх/вых. конфигурация с несколькими шасси 704 вх/вых. конфигурация с одной стойкой
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Директивы 2014/35/EU - директива низкого напряжения 2014/30/EU - электромагнитная совместимость 2012/19/EU - WEEE директива
• Длина шины 0-10 м последов. канал без развязки символьный режим сегмент 0-10 м последов. канал без развязки Modbus сегмент 0-1000 м гальв. развязанный последовательный символьный режим сегмент 0-1000 м гальв. развязанный последовательный Modbus сегмент 0-15 м символьный режим двухточечный 0-15 м Modbus двухточечный
• Запросы 1 Кбайт данных на каждый запрос символьный режим 252 байт данных на запрос RTU Modbus 504 байт данных на запрос ASCII Modbus
• Защитное исполнение TC
• Используемый по умолчанию размер областей объектов 1024 внутренних слов %MWi локализованные внутренние данные 256 слов констант %KWi локализованные внутренние данные 512 %Mi локализованные внутренние биты
• Каналы управления программируемые циклы
• Кол-во адресов 0-248 для символьный режим 0-248 для Modbus
• Кол-во ведомых 63 CANopen
• Кол-во инструкций в мс 6,4 Кинструкций/мс 65 % логических + 35 % арифметических с фикс. запятой 8,1 Кинструкций/мс 100 % логический
• Кол-во приложений определенного канала 36
• Кол-во стоек 4
• Кол-во устройств 2 двухточечный символьный режим 2 двухточечный Modbus
• Кол-во устройств в сегменте 0-32 (символьный режим) 0-32 (Modbus) 0-16 для
• Количество слотов 11
• Контроль счетчики диагностики Modbus счетчики событий Modbus
• Макс. размер областей объектов 256 kB нелокализованные внутренние данные 32634 %Mi локализованные внутренние биты
• Накладные расходы системы 0.13 мс для быстрая задача 0.7 мс для управляющая задача
• Описание памяти поставляемая карта памяти (BMXRMS008MP) резервное копирование программ, констант, символов и данных встроенное ОЗУ 4096 Кбайт встроенное ОЗУ 256 Кбайт данные встроенное ОЗУ 3584 кБ программы, константы и символы
• Относительная влажность 10-95 % без образования конденсата
• Параметр управления один CRC 16 в каждом кадре (RTU) Modbus один LRC в каждом кадре (RTU) символьный режим один LRC в каждом кадре (RTU) Modbus
• Питание внутреннее электропитание через шасси
• Потребляемый ток 90 мА в 24 В пост. ток
• Процессор модуля связи 2 модуль связи Ethernet 4 модуль с AS-интерфейсом
• Рабочая температура окружающей среды 0-60 °C
• Светодиодный индикатор состояния рабочее состояние встроенной в машину/инсталляционной шины (CAN RUN): 1 светодиод (зеленый) процессор работает (RUN): 1 светодиод (зеленый) отказ модуля вводв/вывода (I/O): 1 светодиод (красный) отказ встроенной в машину/инсталляционной шины (CAN ERR): 1 светодиод (красный) отказ карты памяти (CARD ERR): 1 светодиод (красный) ошибка процессора или системы (ERR): 1 светодиод (красный) передача информации по шине Modbus (USER COM): 1 светодиод (желтый)
• Серия платформа автоматизации Modicon M340
• Сертификация CE UL CSA RCM EAC Merchant Navy
• Скорость передачи 1 Mbit/s 0-20 м 0-0.6 м 125 kbit/s 0-500 м 0-10 м 20 kbit/s 0-2500 м 0-300 м 250 kbit/s 0-250 м 0-10 м 50 kbit/s 0-1000 м 0-120 м 500 kbit/s 0-100 м 0-10 м 800 kbit/s 0-40 м 0-6 м
• Служба обмена данными управление сетью (MT) CANopen PDO (Объекты данных процесса) CANopen объект сервисных данных (SDO) CANopen специальные функции (SYNC, EMCY, TIME) CANopen
• Стандарты EN 61131-2 EN/МЭК 61010-2-201 UL 61010-2-201 CSA C22.2 No 61010-2-201 IACS E10 EN/IEC 61000-6-5 EN/IEC 61850-3
• Структура приложения нет вспом. задачи 1 циклическая/периодическая управляющая задача 1 периодическая быстрая задача 64 задачи обработки событий
• Тип встроенных клемм последов. канал без развязки RJ45 символьный режим, режим передачи: асинхронный в полосе модуляции, RS232C, режим передачи: 2 экранированных витых пары в 0,3...19,2 Кбит/с полный дуплекс последов. канал без развязки RJ45 символьный режим, режим передачи: асинхронный в полосе модуляции, RS485, режим передачи: 1 экранированная витая пара в 0,3...19,2 Кбит/с полудуплекс последов. канал без развязки RJ45, ведущий/ведомый Modbus, RTU/ASCII, режим передачи: асинхронный в полосе модуляции, RS232C, режим передачи: 1 экранированная витая пара в 0,3...19,2 Кбит/с полудуплекс последов. канал без развязки RJ45, ведущий/ведомый Modbus, RTU/ASCII, режим передачи: асинхронный в полосе модуляции, RS485, режим передачи: 1 экранированная витая пара в 0,3...19,2 Кбит/с полудуплекс USB порт в 12 Mbit/s ведущая шина CANopen SUB-D 9, режим передачи: 2 экранированных витых пары в 20 kbit/s...1 Mbit/s
• Тип продукта процессорный модуль
• Тип шины CANopen M20 DS 301 V4.02 устройства, соединенные шлейфом или звездой CSMA/CA CANopen M20 DS 303-2 устройства, соединенные шлейфом или звездой CSMA/CA CANopen M20 DS 405 устройства, соединенные шлейфом или звездой CSMA/CA
• Управление перемещением независимая ось CANopen
• Характеристики окружающей среды опасная зона класс I деление 2
