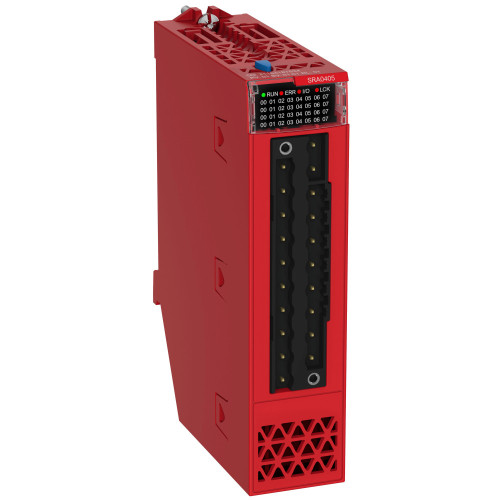

Модуль цифр. выход. (4Q реле) ПАЗ (SIL3)

Характеристики

• [ith] условный тепловой ток на открытом возду 5 А
• Вес нетто 0.145 кг
• Виброустойчивость 3 gn
• Время отклика на выходе 12 ms активация 6 ms возврат в исходное состояние
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Защита от короткого замыкания на выходе установите 1 быстродействующий предохранитель на канал или группу каналов
• Защита от перегрузки на выходе установите 1 быстродействующий предохранитель на канал или группу каналов
• Защита от перенапряжения на выходе установите разрядный диод на каждом выходе пост. ток установите RС-цепочку на каждом выходе пер. ток используйте ограничитель выбросов ZNO на каждом выходе пер. ток
• Защитное исполнение защитное конформное покрытие
• Количество дискретных выходов 4 в соответствии с EN/IEC 61131-2
• Макс. коммутируемое напряжение 230 В пер. ток
• Механическая износостойкость 10000000 циклы
• Минимальный коммутируемый ток 10 мА 5 В пост. ток
• Напряжение дискретного выхода 24...240 В 10...264 V пер. ток 12...24 В 10...34 V пост. ток
• Относительная влажность 5-95 % в 55-55 °C без образования конденсата
• Рабочая высота 0...2000 м 2000...5000 м с понижающим коэффициентом
• Рабочая температура окружающей среды -25-60 °C
• Рассеиваемая мощность, вт 3.9 Вт
• Светодиодный индикатор состояния Работа модуля (RUN): 1 светодиод (Зеленый) диагностика канала: 1 светодиод на каждый канал (Зеленый) ошибка модуля (ERR): 1 светодиод (Красный) модуль вв/выв.: 1 светодиод (Красный)
• Серия Modicon X80
• Сопротивление изоляции > 10 МОм 500 В пост. тока
• Средняя наработка на отказ [mtbf] 474792 гн
• Температура окружающей среды при хранении -40-85 °C
• Тип дискретного выхода реле
• Тип защиты внешн. защита от короткого замыкания защита от перенапряжения, индуктивн. Переменный ток сеть защита от перенапряжения, индуктивн. Постоянный ток (DC) сеть внешн. защита от перегрузки
• Тип продукта модуль дискретного вывода
• Типовой потребляемый ток 240 мА в 3,3 В пост. ток 130 мА в 24 В пост. ток
• Характеристики окружающей среды gas resistant class Gx gas resistant class 3C4 пыленепроницаемый class 3S4 sand resistant class 3S4 salt resistant уровень 2 mold growth resistant class 3B2 fungal spore resistant class 3B2
• Электрическая износостойкость AC-15: 80000 циклы в 250 В·А 250 В в -25-60 °C AC-15: 80000 циклы в 500 В·А 250 В в -25-60 °C AC-15: 80000 циклы в 750 В·А 250 В в -25-60 °C AC-12: 250000 циклы в 250 В·А 250 В в -25-60 °C AC-12: 70000 циклы в 500 В·А 250 В в -25-60 °C AC-12: 30000 циклы в 1000 В·А 250 В в -25-60 °C DC-13: 80000 циклы в 24 В·А 24 В в -25-60 °C DC-13: 50000 циклы в 48 В·А 24 В в -25-60 °C DC-13: 30000 циклы в 96 В·А 24 В в -25-60 °C DC-12: 1000000 циклы в 24 В·А 24 В в -25-60 °C DC-12: 500000 циклы в 48 В·А 24 В в -25-60 °C DC-12: 300000 циклы в 120 В·А 24 В в -25-60 °C
• Электрическая прочность изоляции 2000 В Переменный ток в 50/60 Гц 1 мин.
