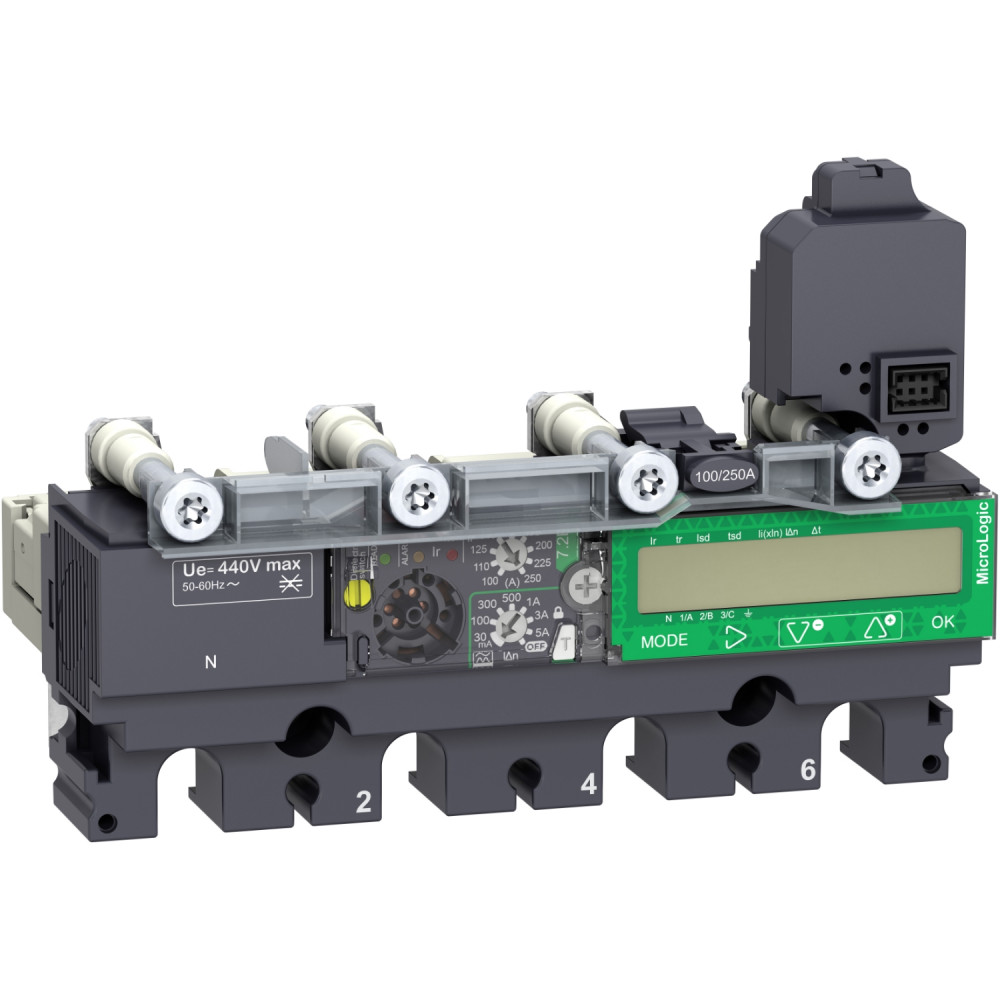

РАСЦЕПИТЕЛЬ NSX160 AC 4П4Т 160A M7.2EAL

Характеристики

• [ii] регулируемая уставка тока мгновенного с регулируемый
• [in] номинальный ток 160 А в 40 °C
• [ir] уставка тока защиты с длительной выдержк 9 регулируемых настроек
• [isd] регулируемая уставка защиты с малой выд регулируемый
• [isd] уставки тока срабатывания при коротком замыкании 1.5...10 x Ir
• [iδn] регулируемая уставка защиты от токов ут 100-100 мА 3-3 А 30-30 мА 1-1 А 500-500 мА 5-5 А 300-300 мА
• [tr] регулируемая уставка времени защиты от перегрузки 15-400 с в 1,5 x Ir 0.35-11 с в 7,2 x Ir 0.5-16 с в 6 x Ir
• [tsd] диапазон регулирования уставки времени задержки срабатыва 0-0.4 с
• [ue] номинальное рабочее напряжение 440 В переменный ток 50/60 Гц
• [δt] регулируемая выдержка времени защиты от 500-500 мс 60-60 мс 1-1 с 150-150 мс 0-0 мс
• Диапазон регулирования времени срабатыван 0,4...1 x In
• Диапазон совместимости ComPacT new generation NSX160 ComPacT new generation NSX250
• Диапазон уставок мгновенной защиты 2400 A
• Задание длительной задержки срабатывания регулируемый
• Защита от утечки на землю Интегрированный
• Защитные функции блока управления LSI
• Исполнение монтажа стационарный
• Класс защиты от тока утечки Тип А
• Логическая селективность zsi без
• Локальная индикация готов к использованию: мигающий светодиод (зеленый) перегрузка: светодиод "105 % Ir" (красный) перегрузка: светодиод "90 % Ir" (желтый)
• Наименование продукта Micrologic
• Наименование расцепителя Micrologic 7.2 E AL
• Область применения распределение
• Описание защищенных полюсов 3t + N/2 4t 3t
• Описание полюсов 4P
• Передача данных подсчет энергии индикаторы необходимости обслуживания журналы и таблицы событий с метками времени уставки защиты и аварийной сигнализации мгновенные значения и значения потребления отчеты об испытаниях качество электропитания ток утечки на землю отображение минимальных/максимальных значений потребляемый ток и мощность
• Рабочая температура окружающей среды -25-70 °C
• Режим работы OFF повотороным переключателем IΔn
• Серия ComPacT NSX100...250 new generation ComPacT new generation
• Сертификаты CCC EAC CB
• Стандарты UL 508 МЭК 60947-2 NEMA AB1 EN 60947-2
• Температура окружающей среды при хранении -40-85 °C
• Тепловая память 20 минут до и после срабатывания
• Технология расцепителя электронный
• Тип дисплея ЖК дисплей
• Тип защиты защита от перегрузки (с большой выдержкой времени) защита от короткого замыкания с малой выдержкой време мгновенная защита от короткого замыкания
• Тип измерения счетчик энергии
• Тип настройки задержки срабатывания защиты регулируемый
• Тип продукта блок управления
• Тип сети переменный ток
• Тип уставки времени срабатывания защиты пр регулируемая
