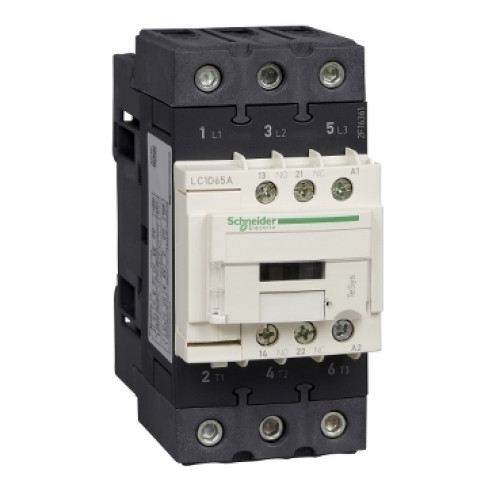

C3 440В 65A КАТУШКА УПР. 110В AC 50/60ГЦ

Характеристики

• [ie] номинальный рабочий ток 80 А 60 °C) в
• [ith] условный тепловой ток на открытом воздухе 10 А в
• [ue] номинальное рабочее напряжение силовая цепь:
• [ui] номинальное напряжение изоляции цепь управления: 600 В CSA сертифицированный цепь управления: 600 В UL сертифицированный силовая цепь: 600 В CSA сертифицированный силовая цепь: 600 В UL сертифицированный цепь управления: 690 В в соответствии с МЭК 60947-1 силовая цепь: 690 В в соответствии с МЭК 60947-1
• [up] номинальное импульсное выдерживаемое напряжение 6 кВ в соответствии с МЭК 60947
• Безопасный уровень надежности B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1 B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1
• Вес нетто 1.4 кг
• Виброустойчивость 2 gn 5-300 Гц контактор разомкнут 4 gn 5-300 Гц контактор замкнут
• Время без перекрытия 1.5 мс при снятии напряжения между Н.З. и Н.О. контактами 1.5 мс при подаче напряжения между Н.З. и Н.О. контактами
• Время работы 4...19 мс отключение 12...26 мс включение
• Вспомогательные контакты 1 Н.О. + 1 Н.З.
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Защитная крышка с
• Код совместимости LC1D
• Количество в одном комплекте комплект из 10 шт.
• Конфигурация главных контактов 3 Н.О.
• Краткое название устройства LC1D
• Максимальная частота коммутации 3600 цикл/ч в
• Механическая износостойкость 6000000 циклы
• Минимальное коммутируемое напряжение 17 В для цепь управления
• Минимальный коммутируемый ток 5 мА для цепь управления
• Момент затяжки цепь управления: 1.7 Н-м - клеммный блок с винтовыми зажимами - с помощью отвертки плоск. Ø 6 мм цепь управления: 1.7 Н-м - клеммный блок с винтовыми зажимами - с помощью отвертки Philips No 2 силовая цепь: 5 Н-м - соединители EverLink с винтами BTR - кабель 1-25 мм² - с помощью отвертки hex (Allen key) 4 мм силовая цепь: 8 Н-м - соединители EverLink с винтами BTR - кабель 35-35 мм² - с помощью отвертки hex (Allen key) 4 мм
• Монтажная опора рейка монтаж на панель
• Мощность двигателя, л.с. 5 лс в 115 V Переменный ток 60 Гц для 1 фаза электродвигатели 10 лс в 230/240 V Переменный ток 60 Гц для 1 фаза электродвигатели 20 лс в 200/208 V Переменный ток 60 Гц для 3 фазы электродвигатели 20 лс в 230/240 V Переменный ток 60 Гц для 3 фазы электродвигатели 40 лс в 460/480 V Переменный ток 60 Гц для 3 фазы электродвигатели 50 лс в 575/600 V Переменный ток 60 Гц для 3 фазы электродвигатели
• Мощность, рассеиваемая одним полюсом 9.6 Вт AC-1 6.3 Вт AC-3
• Напряжение цепи управления 110 В Переменный ток 50/60 Гц
• Номинальная включающая способность irms 1000 А в 440 V для силовая цепь в соответствии с МЭК 60947 140 А Переменный ток для цепь управления в соответствии с IEC 60947-5-1
• Номинальная отключающая способность 1000 А в 440 V для силовая цепь в соответствии с МЭК 60947
• Описание полюсов 3P
• Потребляемая мощность при срабатывании 140-140 В·А 0.75 20 °C) 160-160 В·А 0.75 20 °C)
• Потребляемая мощность при удержании, в·а 13-13 В·А 60 Гц 0.3 20 °C) 15-15 В·А 50 Гц 0.3 20 °C)
• Применение контактора активная нагрузка управление электродвигателем
• Рабочая высота 3000 м без ухудшения номинальных значений
• Серия TeSys D TeSys
• Сертификаты RINA DNV GL ГОСТ CCC UL LROS (ожидается) BV CSA
• Соединения – клеммы цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²Жесткий цепь управления: винтовой зажим 2 кабель (-и) 1-4 мм²Жесткий цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²Гибкий без наконечника цепь управления: винтовой зажим 2 кабель (-и) 1-4 мм²Гибкий без наконечника цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²Гибкий с кабельным наконечником цепь управления: винтовой зажим 2 кабель (-и) 1-2.5 мм²Гибкий с кабельным наконечником силовая цепь: соединители EverLink с винтами BTR 1 кабель (-и) 1-35 мм²Жесткий силовая цепь: соединители EverLink с винтами BTR 2 кабель (-и) 1-25 мм²Жесткий силовая цепь: соединители EverLink с винтами BTR 1 кабель (-и) 1-35 мм²Гибкий без наконечника силовая цепь: соединители EverLink с винтами BTR 2 кабель (-и) 1-25 мм²Гибкий без наконечника силовая цепь: соединители EverLink с винтами BTR 1 кабель (-и) 1-35 мм²Гибкий с кабельным наконечником силовая цепь: соединители EverLink с винтами BTR 2 кабель (-и) 1-25 мм²Гибкий с кабельным наконечником
• Соответствующий номинал предохранителя 10 А gG для цепь управления в соответствии с IEC 60947-5-1 125 А gG в
• Сопротивление изоляции > 10 МОм для цепь управления
• Стандарты UL 508 EN 60947-4-1 IEC 60947-4-1 EN 60947-5-1 CSA C22.2 № 14 IEC 60947-5-1
• Температура окружающей среды при хранении -60-80 °C
• Теплоотдача 4-5 Вт в 50/60 Гц для цепь управления
• Технология использования катушек без встроенного симметричного защитного стабилитрона
• Тип вспом. контактов тип механически связанный 1 Н.О. + 1 Н.З. в соответствии с IEC 60947-5-1 тип дублирующий контакт 1 Н.З. в соответствии с IEC 60947-4-1
• Тип продукта контактор
• Тип цепи управления пер. ток в 50/60 Гц
