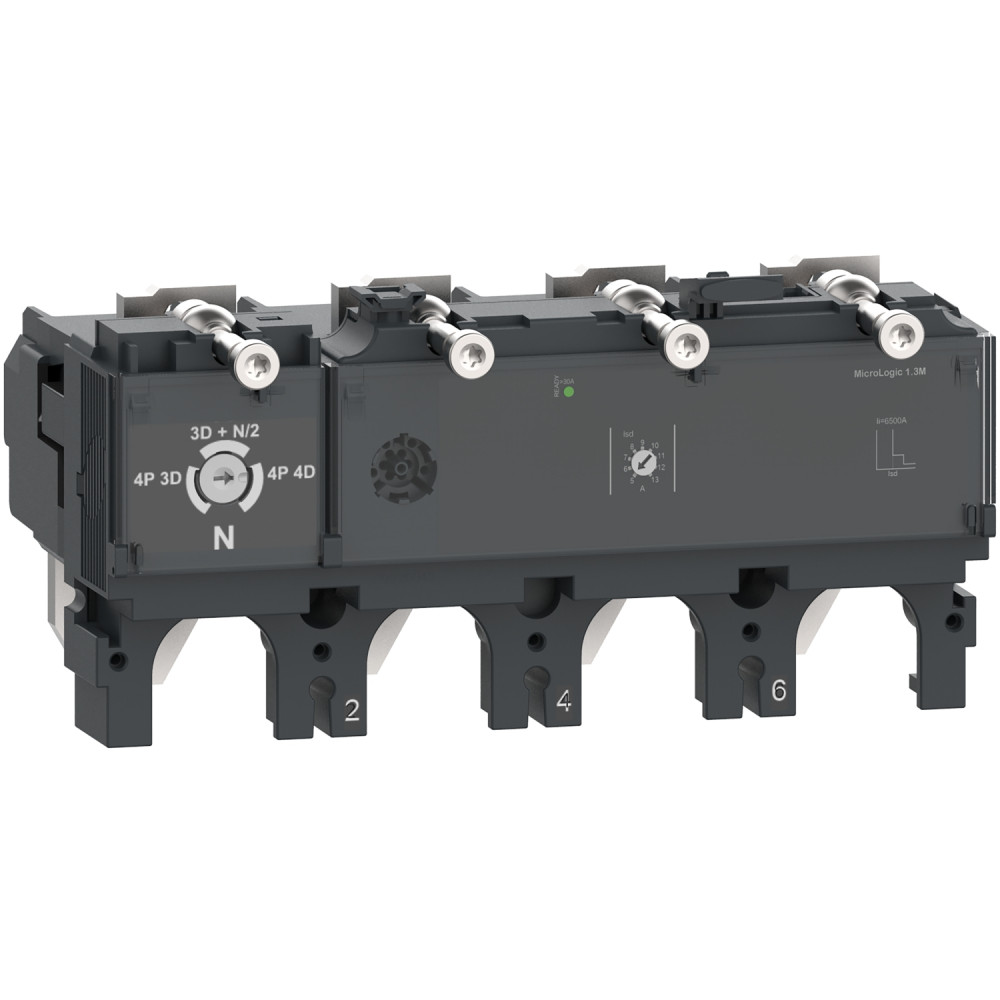

РАСЦЕПИТЕЛЬ NSX630 AC 4П4Т 630A 2.3

Характеристики

• [ii] регулируемая уставка тока мгновенного с фиксированный
• [in] номинальный ток 630 А в 40 °C
• [ir] уставка тока защиты с длительной выдержк 9 регулируемых настроек
• [isd] регулируемая уставка защиты с малой выд 9 регулируемых настроек
• [isd] уставки тока срабатывания при коротком замыкании 1.5...10 x Ir
• [tr] регулируемая уставка времени защиты от перегрузки 11-11 с в 7,2 x Ir 16-16 с в 6 x Ir 400-400 с в 1,5 x Ir
• [tsd] диапазон регулирования уставки времени задержки срабатыва 0.02-0.02 с
• [ue] номинальное рабочее напряжение 690 В переменный ток 50/60 Гц
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Диапазон регулирования времени срабатыван 250...630 A
• Диапазон совместимости ComPacT new generation NSX630
• Диапазон уставок мгновенной защиты 6900 A
• Задание длительной задержки срабатывания фиксированный
• Защита от утечки на землю отсуствует
• Защитные функции блока управления LSoI
• Исполнение монтажа стационарный
• Логическая селективность zsi без
• Локальная индикация готов к использованию: мигающий светодиод (зеленый) перегрузка: светодиод "105 % Ir" (красный) перегрузка: светодиод "90 % Ir" (желтый)
• Наименование продукта Micrologic
• Наименование расцепителя Micrologic 2.3
• Область применения распределение
• Описание защищенных полюсов 3t + N/2 3t 4t
• Описание полюсов 4P
• Положение нейтрали Слева
• Рабочая температура окружающей среды -25-70 °C
• Серия ComPacT NSX400...630 new generation ComPacT new generation
• Сертификаты морское исполнение CCC EAC
• Стандарты EN/МЭК 60947-2 UL 508
• Температура окружающей среды при хранении -50-85 °C
• Тепловая память 20 минут до и после срабатывания
• Технология расцепителя электронный
• Тип защиты защита от перегрузки (с большой выдержкой времени) защита от короткого замыкания с фиксированной выдержк мгновенная защита от короткого замыкания
• Тип продукта блок управления
• Тип сети переменный ток
• Тип уставки времени срабатывания защиты пр фиксированный
• Уставка защиты нейтрали 0,5 x Ir (3t + N/2) 1 x Ir (4t) нет защиты (3t)
