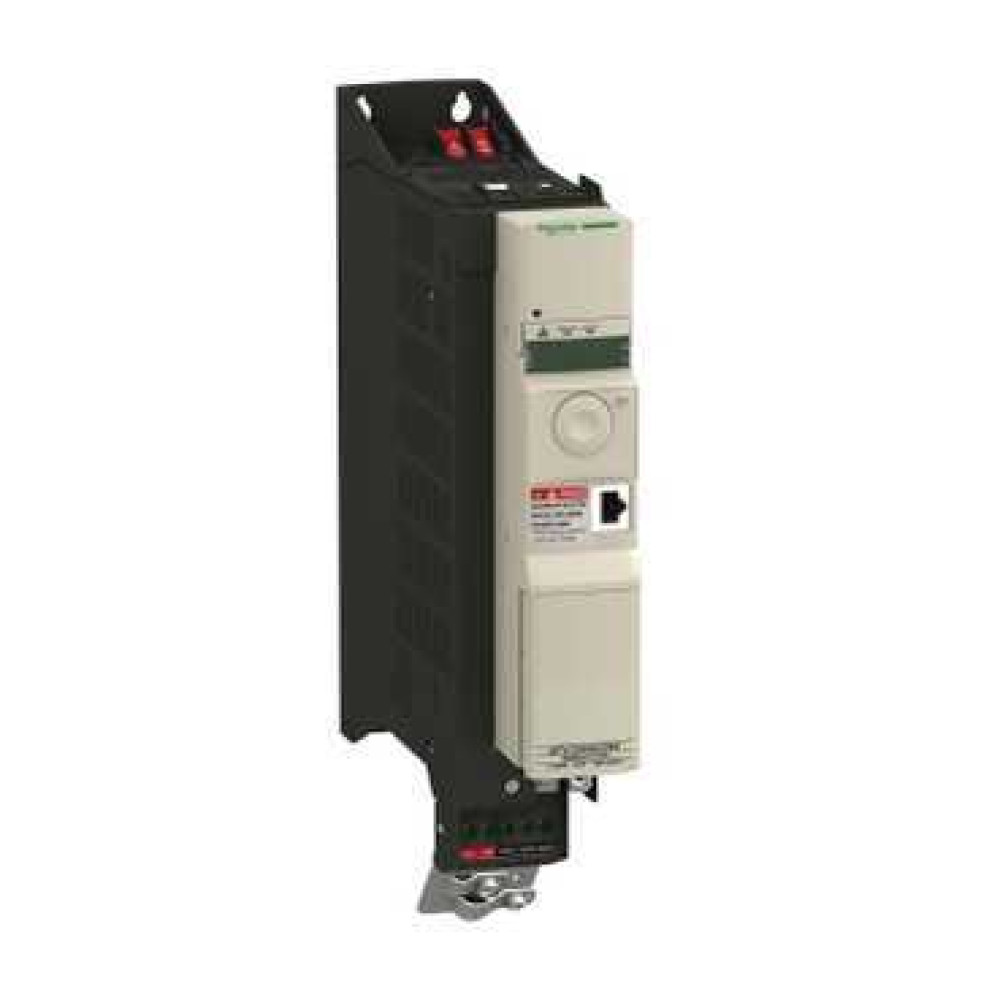

ПРЕОБР ЧАСТОТЫ ATV32 3КВТ 500В 3Ф

Характеристики

• [us] номинальное напряжение сети 380...500 В - 15...10 %
• Виброустойчивость 1 gn (f = 13-200 Гц) в соответствии с EN/IEC 60068-2-6 1,5 мм размах (f = 3-13 Гц) в соответствии с EN/IEC 60068-2-6
• Время срабатывания LI1...LI6 8 ms, допуск +/- 0,7 мс для логический выход(ы) R1A, R1B, R1C 2 ms для релейных выхода выход(ы) R2A, R2C 2 ms для релейных выхода выход(ы)
• Выходная частота 5.0E-4-0.599 кГц
• Гарантия Срок гарантии на данное оборудование составляет 18 месяцев со дня ввода его в эксплуатацию, что подтверждается соответствующим документом, но не более 24 месяцев с даты поставки
• Диапазон скоростей 1-100 для асинхронный электродвигатель в режиме без обратной связи
• Длительность выборки 2 мс (AI1, AI2, AI3) - аналоговых входа вход(ы) 2 мс (AO1) - аналоговых входа вход(ы)
• Доступные функции -
• Кадр передачи RTU для Modbus
• Кол-во адресов 1-127 для CANopen 1-247 для Modbus
• Количество дискретных входов 7
• Количество дискретных выходов 3
• Компенсация проскальзывания вала двигателя автоматически при любой нагрузке недоступно в режиме преобразования напряжение/частота (2 или 5 точек) регулируемый 0...300 %
• Контур регулирования настраиваемый ПИД-регулятор
• Линейный ток 11.1 А для 380 В 3 фазы 3 кВт 8.4 А для 500 В 3 фазы 3 кВт
• Локальная индикация 1 светодиод красный для напряжение привода 1 светодиод зеленый для работа CANopen 1 светодиод красный для ошибка CANopen 1 светодиод красный для сбой привода
• Макс. коммутируемый ток R1: 3 А в 250 В пер. ток резистивные загрузка, cos phi = 1 R1: 4 А в 30 В пост. ток резистивные загрузка, cos phi = 1 R1, R2: 2 А в 250 В пер. ток индуктивн. загрузка, cos phi = 0.4 R1, R2: 2 А в 30 В пост. ток индуктивн. загрузка, cos phi = 0.4 R2: 5 А в 250 В пер. ток резистивные загрузка, cos phi = 1 R2: 5 А в 30 В пост. ток резистивные загрузка, cos phi = 1
• Макс. переходной ток 10.7 А для 60 с 3 кВт
• Минимальный коммутируемый ток 5 мА в 24 В пост. ток для задаваем. релейная логика
• Момент затяжки 0.5 Н-м, 4,4 фунт/фут (управление) 0.7 Н-м, 7,1 фунт/фут (двигатель/тормозной резистор) 0.6 Н-м, 5,3 фунт/фут (блок питания)
• Назначение продукта асинхронные электродвигатели синхронные двигатели
• Наименование компонента ATV32
• Номер аналогового входа 3
• Номер аналогового выхода 1
• Номинальн. выходной ток 7.1 А в 4 kHz 500 В 3 кВт
• Номинальн. частота коммутации 4 kHz
• Опциональная карта коммуникационная карта для шлейф CANopen коммуникационная карта для Открытый стиль CANopen коммуникационная карта для DeviceNet коммуникационная карта для Ethernet/IP коммуникационная карта для Profibus DP V1
• Относительная влажность 5-95 % без образования конденсата в соответствии с IEC 60068-2-3 5-95 % без падения капель воды в соответствии с IEC 60068-2-3
• Ошибка линеаризации +/- 0,2...0,5 % от максимального значения (AI1, AI2, AI3) +/- 0,3 % (AO1)
• Переходная перегрузка по вращающему моменту 170-200 %
• Питание внутреннее питание для регулировочного потенциометра (1 - 10 кОм): 10.5 В пост. ток +/- 5 %,
• Полная мощность 7.3 кВ·А в 500 В 3 фазы 3 кВт
• Пределы напряжения питания 323-550 В
• Предполагаемый линейный isc 5 кА для 3 фазы
• Программы ускорения и замедления переключение реле защиты от разгона линейное замедление, автоматический останов, инжекция постоянного тока S линейный линейное замедление, подстройка U CUS
• Протокол порта обмена данными CANopen Modbus
• Профиль управления асинхронным электродвигателем отношение напряжения/частоты, 5 точки отношение напряжения/частоты, 2 точки управление вектором потока без датчика, стандартный отношение напряжения/частоты - энергосбережение, квадратичная функция U/f управление вектором потока - принцип энергосбережения, без нагрузки
• Профиль управления синхронным двигателем векторное управление без датчика
• Рабочая температура окружающей среды -10-50 °C без ухудшения номинальных значений 50-60 °C с понижающим коэффициентом
• Серия продукта Altivar 32
• Сертификаты UL NOM 117 C-Tick CSA ГОСТ
• Специальная область применения продукта комплексные установки
• Способ доступа ведомый CANopen
• Стандарты EN/IEC 61800-3 EN/IEC 61800-5-1 EN 61800-3 среда 1 категория C2 EN 61800-3 среда 2 категория C2 EN 55011 класс A группа 1
• Стиль сборки с радиатором
• Температура окружающей среды при хранении -25-70 °C
• Тип аналогового выхода AO1 ток, задаваемый программным способом 0...20 mA, полное сопротивление: 800 Ом, разрешение 10 бит AO1 напряжение, задаваемое программным способом 0...10 V, полное сопротивление: 470 Ом, разрешение 10 бит
• Тип дискретного входа программируемый (приемник/источник) (LI1...LI4)24...30В пост. Тока, с уровень 1 ПЛК программируемый как импульсный вход 20 тыс. имп./с (LI5)24...30В пост. Тока, с уровень 1 ПЛК датчик PTC, конфигурируемый с помощью переключателя (LI6)24...30В пост. Тока безопасное выключение крутящего момента (STO)24...30В пост. Тока - 1500 Ом
• Тип дискретного выхода задаваем. релейная логика: (R1A, R1B, R1C) Н.О./Н.З. - 100000 циклы задаваем. релейная логика: (R2A, R2B) нет - 100000 циклы логический: (LO)
• Тип дискретных входов отрицательная логика («приемник») (LI1...LI6), > 19 В (состояние 0), < 13 В (состояние 1) положительная логика (источник) (LI1...LI6), < 5 В (состояние 0), > 11 В (состояние 1)
• Тип защиты исчезновение фазы на входе: привод сверхток между выходной фазой и землей: привод защита от перегрева: привод короткое замыкание между фазами двигателя: привод тепловая защита: привод
• Тип продукта привод с регулируемой частотой вращения
• Тип смещения нет импеданса для Modbus
• Торможение до остановки подачей пост. тока
• Точность +/- 0,2 % (AI1, AI2, AI3) для температуры -10...60 °C +/- 0,5 % (AI1, AI2, AI3) для температуры 25 °C +/- 1 % (AO1) для температуры 25 °C +/- 2 % (AO1) для температуры -10...60 °C
• Точность момента +/- 15 %
• Точность скорость +/- 10 % номинального проскальзывания 0,2 Tn ... Tn
• Уровень шума 45 дБ в соответствии с 86/188/EEC
• Физический интерфейс 2-проводн. RS 485 для Modbus
• Фильтр помех Класс C2 с интегрированным фильтром ЭМС
• Функциональность среди
• Частота коммутации 2...16 kHz регулируем.
• Частота сети питания 50...60 Hz - 5...5 %
• Число фаз 3 фазы
• Электрическое соединение винтовой зажим, зажимная способность: 0,5...1,5 мм², AWG 18...AWG 14 (управление) съемные клеммные блоки с винтовыми зажимами, зажимная способность: 1.5...2.5 мм², AWG 14...AWG 12 (двигатель/тормозной резистор) винтовой зажим, зажимная способность: 1.5...4 мм², AWG 14…AWG 10 (блок питания)
• Электромагнитная совместимость невосприимчивость к импульсным помехам 1,2/50 мкс - 8/20 мкс, уровень 3 в соответствии с IEC 61000-4-5 проверка стойкости к наведенным РЧ помехам, уровень 3 в соответствии с IEC 61000-4-6 испытание на невосприимчивость к коммутационным помехам/коротким пакетам, уровень 4 в соответствии с IEC 61000-4-4 испытание стойкости к с электролитическому разряду, уровень 3 в соответствии с IEC 61000-4-2 испытание на стойкость к радиочастотным помехам, уровень 3 в соответствии с IEC 61000-4-3 испытание на стойкость к провалам и кратковременным исчезновениям напряжения в соответствии с IEC 61000-4-11
