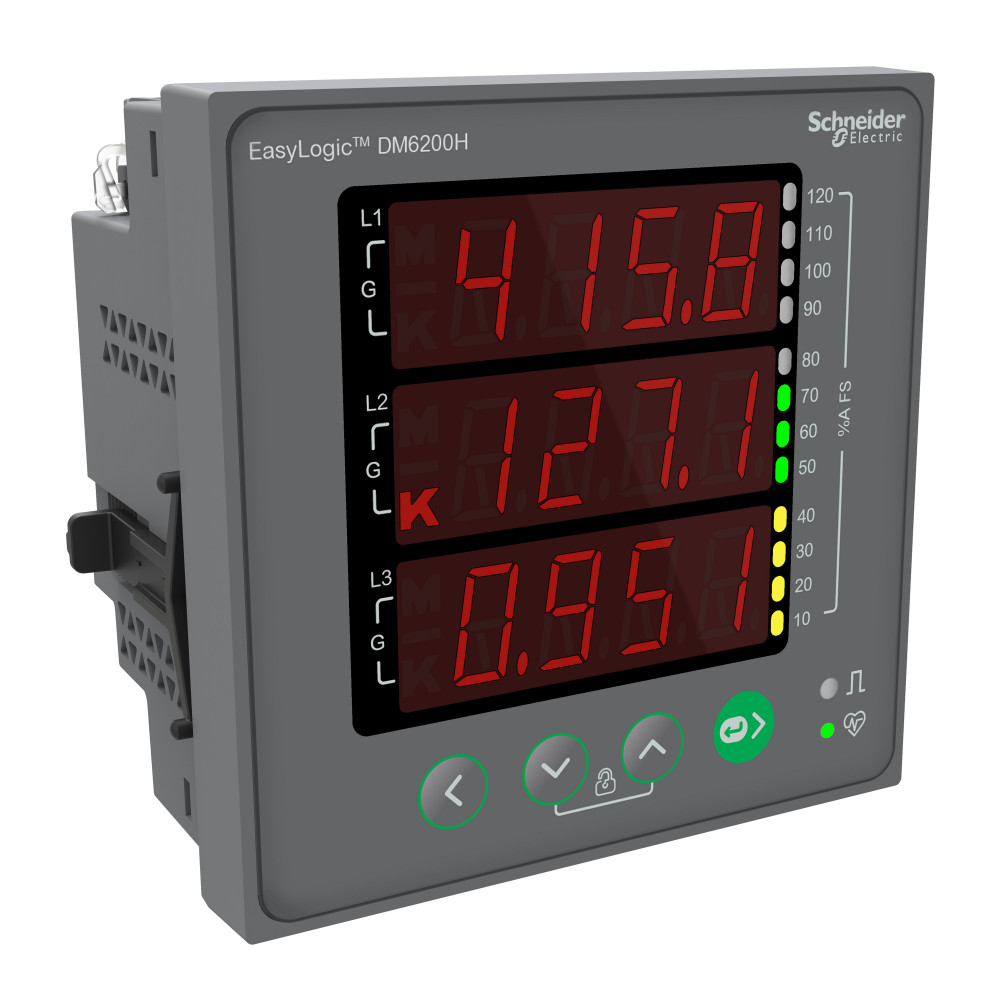

DM6200H Многофункциональный измеритель мощности, Modbus RTU

Характеристики

• Cрок службы 7 г.
• Measurement category category III 480-480 В
• Test 32 выборок/период
• [in] номинальный ток 1 А 5 А
• [us] номинальное напряжение сети 48...277 V Переменный ток 45–65 Гц 48...277 V постоянный ток
• Вес нетто 300 г
• Время обновления 1 s
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Диапазон измерения напряжения 46-277 В Переменный ток 50...60 Гц Между фазой и нейтралью 80-480 В Переменный ток 50...60 Гц Между фазами 277-999000 В Переменный ток 50...60 Гц с внешним ТН
• Диапазон измерения частоты 45-65 Гц
• Длина зачистки проводов токовых цепей: 3.68 мм цепи напряжения: 7 мм цепь управления: 7 мм обмен данными: 7 мм
• Длина отображаемого сообщения 3 fields of 4 characters
• Заданный участок all
• Информация о ремонтопригодности Подлежит замене
• Исполнение монтажа скрытого монтажа
• Категория монтажа III
• Класс изоляции класс II
• Коммуникационный порт(ы) клеммный блок с винтовыми зажимами: RS485
• Краткое название устройства DM6200H
• Локальная индикация зеленый светодиод: передача информации красный светодиод: выходной сигнал 1...9999000 pulse/ k_h (kWh, kVAh, kVARh)
• Момент затяжки токовых цепей: 0.9-1 Н-м Philips No 2 отвертка цепи напряжения: 0.9-1 Н-м Philips No 2 отвертка цепь управления: 0.9-1 Н-м Philips No 2 отвертка обмен данными: 0.5-0.6 Н-м Philips No 1 отвертка
• Монтажная опора каркас
• Наименование продукта EasyLogic DM6X00H RS
• Область применения remote monitoring
• Описание полюсов 3P + N 3P 1P + N 2P + N 2P
• Относительная влажность 5-95 % в 50-50 °C
• Передача данных мгновенные значения и значения потребления revolution speed all counters считывание результатов измерений
• Потребляемая мощность, ва 4 В·А в 240 В Между фазой и нейтралью
• Протокол порта обмена данными Modbus в 4800 бит/с, 9600 бит/с, 19200 бит/с, 38,4 Кбит/с Четный/нечетный или нет - 2-проводн., изоляция 2500 В
• Рабочая температура окружающей среды -10-60 °C
• Разряды дисплея 12 цифры - 14.2 мм
• Серия EasyLogic
• Сертификация CE в соответствии с IEC 61010-1 cULus в соответствии с UL 61010-1 cULus в соответствии с CSA C22.2 No 61010-1 C-Tick
• Соединения – клеммы токовых цепей: винтовой зажим (Нижний) 2.08-3.31 мм² кабель (-и) цепи напряжения: винтовой зажим (Сверху) 0.82-3.31 мм² кабель (-и) цепь управления: винтовой зажим (Сверху) 0.82-3.31 мм² кабель (-и) обмен данными: винтовой зажим (Нижний) 0.33-3.31 мм² кабель (-и)
• Стандарты IEC 61010-1:ed. 3 UL 61010-1:ed. 3
• Температура окружающей среды при хранении -20-70 °C
• Тип дисплея 8 segments LED
• Тип измерения ток напряжение частота ОБ\МИН небалланс токов rotation speed средний ток среднее напряжение Vсредн небалланс напряжений фазные токи частота calculated neutral current напряжение U21, U32, U13, V1, V2, V3
• Тип продукта VAF PF meter
• Ток измерения 5-6000 мА
• Точность измерения частота +/- 0,05 % коэффициент мощности +/- 0.01 ток +/- 1 % напряжение +/- 1 %
• Устойчивость настроек защищенный кодом доступа
• Функции счетчика ON hour counting power interruption
• Цвет дисплея красный
• Электромагнитная совместимость электростатический разряд в соответствии с IEC 61000-4-2 испытание на стойкость к радиочастотным помехам в соответствии с IEC 61000-4-3 испытание на невосприимчивость к коммутационным помехам/коротким пакетам в соответствии с IEC 61000-4-4 испытание невосприимчивости к импульсным помехам в соответствии с IEC 61000-4-5 наведенные РЧ помехи в соответствии с IEC 61000-4-6 электромагнитное поле промышленной частоты в соответствии с IEC 61000-4-8 испытание на стойкость к провалам и кратковременным исчезновениям напряжения в соответствии с IEC 61000-4-11 тесты на излучение в соответствии с FCC part 15 класс A тесты на излучение в соответствии с FCC часть 15 раздел C тесты на излучение в соответствии с FCC part 15 subpart E
