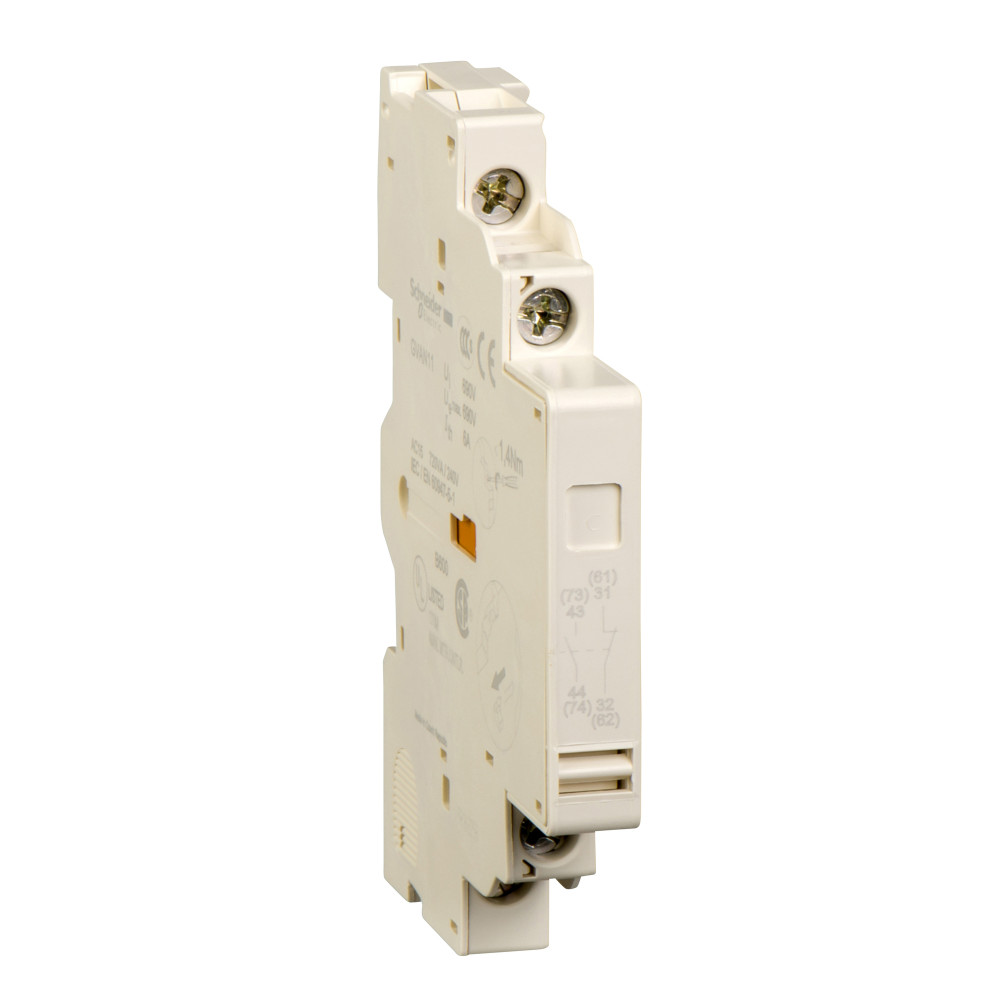

ДОП. КОНТАКТЫ МГНОВ. ДЕЙСТВ. НО+НЗ
GVAN11TQ
Доп. контакты мгнов. действ. НО+НЗ. диапазон: TeSys
- краткое название устройства: GVAN
- тип устройства или его аксессуаров: блок вспомогательных контактов
- совместимость изделий: GV2L, GV2ME, GV3L, GV2RT, GV2LE, GV2P, GV3P
- конфигурация главных контактов: 1 Н.О. + 1 Н.З.
Преимущества: Компактные и простые в эксплуатации, автоматические выключатели электродвигателей TeSys GV2 имеют ширину 45 мм и классифицируются в зависимости от отключающей способности и типа управления.
Применения: Промышленность, инфраструктура, строительство и т. д. Управление и защита электродвигателей в соответствии со стандартами МЭК 947-2 и МЭК 947-4-1. Легко конфигурируются при помощи винтов или фиксацией на монтажные направляющие.
- краткое название устройства: GVAN
- тип устройства или его аксессуаров: блок вспомогательных контактов
- совместимость изделий: GV2L, GV2ME, GV3L, GV2RT, GV2LE, GV2P, GV3P
- конфигурация главных контактов: 1 Н.О. + 1 Н.З.
Преимущества: Компактные и простые в эксплуатации, автоматические выключатели электродвигателей TeSys GV2 имеют ширину 45 мм и классифицируются в зависимости от отключающей способности и типа управления.
Применения: Промышленность, инфраструктура, строительство и т. д. Управление и защита электродвигателей в соответствии со стандартами МЭК 947-2 и МЭК 947-4-1. Легко конфигурируются при помощи винтов или фиксацией на монтажные направляющие.
Класс: Блок вспомогательных контактов (ID: EC000041)
| ID характеристики | Описание | Значение | Единица измерения |
|---|---|---|---|
| EF000003 | Способ монтажа | EV003965 Монтаж сбоку | |
| EF000010 | Модель/исполнение | EV000544 Монтаж сверху | |
| EF001385 | Номин. раб. ток Ie при AC-15, 230 В | 3.3 | А |
| EF003961 | Тип подключения | EV000415 Винтовое соединение | |
| EF008255 | Количество нормально замкнутых (НЗ) контактов | 1 | |
| EF008256 | Количество нормально разомкнутых (НО) контактов | 1 |
Характеристики
- [ith] условный тепловой ток на открытом воздухе 6 А
- [ue] номинальное рабочее напряжение 48...690 В Переменный ток 24...240 V постоянный ток
- [ui] номинальное напряжение изоляции 600 В в соответствии с UL 508 690 В в соответствии с МЭК 60947-1 600 В в соответствии с CSA C22.2 № 14
- Вес нетто 0.05 кг
- Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Код совместимости GVAN
- Количество в одном комплекте комплект из 24 шт.
- Конфигурация главных контактов 1 Н.О. + 1 Н.З.
- Краткое название устройства GVAN
- Место монтажа левая сторона
- Механическая износостойкость 100000 циклы
- Минимальное коммутируемое напряжение 17 В
- Минимальный коммутируемый ток 5 мА
- Момент затяжки 1.4 Н-м - винтовой зажим
- Номинальная рабочая мощность, в·а 300 В·А в 48-48 В AC-15 - электрическая устойчивость: 100000 циклы 414 В·А в 690-690 В AC-15 - электрическая устойчивость: 100000 циклы 500 В·А в 110-127 В AC-15 - электрическая устойчивость: 100000 циклы 500 В·А в 500-500 В AC-15 - электрическая устойчивость: 100000 циклы 650 В·А в 440-440 В AC-15 - электрическая устойчивость: 100000 циклы 720 В·А в 230-240 В AC-15 - электрическая устойчивость: 100000 циклы 850 В·А в 380-415 В AC-15 - электрическая устойчивость: 100000 циклы
- Номинальная рабочая мощность, вт 120 Вт в 240 В DC-13 - электрическая устойчивость: 100000 циклы 140 Вт в 110 В DC-13 - электрическая устойчивость: 100000 циклы 140 Вт в 24 В DC-13 - электрическая устойчивость: 100000 циклы 180 Вт в 60 В DC-13 - электрическая устойчивость: 100000 циклы 240 Вт в 48 В DC-13 - электрическая устойчивость: 100000 циклы
- Серия TeSys GV3 TeSys GV2 TeSys
- Совместимость продукта GV2ME GV2L GV2RT GV3L GV2LE GV3P GV2P
- Тип защиты автом. выкл. GB2CB... предохранитель gG 10 А
- Тип продукта блок вспомогательных контактов
- Характеристики окружающей среды нормальные окружающие условия
В наличии на складе: Ожидается поступление
0.00р.
- Ожидается поступление
- Код товара: GVAN11TQ
- Артикул: GVAN11TQ
