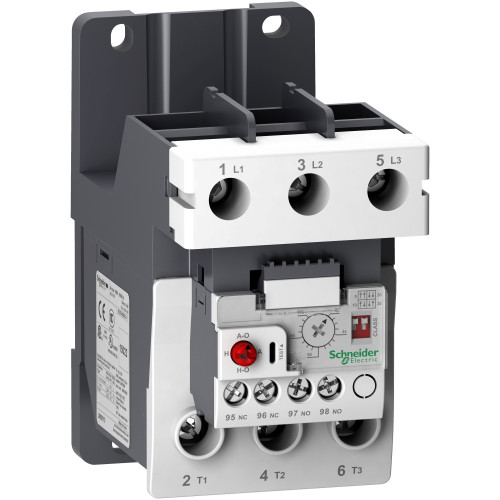

ЭЛЕКТРОННОЕ РЕЛЕ ПЕРЕГРУЗКИ 22-110A ОТД.
LR9D110S
Электронное реле перегрузки 22-110A РАЗДЕЛЬН. МОНТАЖ. диапазон: TeSys - наименование изделия: TeSys LRD - краткое название устройства: LR9D - тип устройства или его аксессуаров: электронное тепловое реле защиты от перегрузки - применение реле: защита двигателя - совместимость изделий: LC1D38, LC1D40A, LC1D25, LC1D115, LC1D32, LC1D50A, LC1D65A, LC1D95, LC1D80 - диапазон уставок тепловой защиты: 22…110 А - потребляемая мощность: и lt;= 300 МВт - монтажная опора: рейка, монтаж на панель. Преимущества: Безопасность и эффективная защита. Благодаря встроенной функции ручного и автоматического сброса и простой установке при помощи клемм с винтовым контактным зажимом, пружинных контактов, кольцевого зажима и клеммного блока EverLink, тепловые реле перегрузки модели LRD очень надежны и охватывают целый спектр типоразмеров двигателя вплоть до 150A. Использование тепловых реле перегрузки в сочетании с контакторами d TeSys образует чрезвычайно компактный пускатель.... применения: Промышленность, инфраструктура, строительство и т.д.:, Стандартная защита электродвигателя, Защита цепи, Защита от: перегрузки и опрокидывания электродвигателя, обрыва фазы.. Преимущества: Электроника на службе пускателей двигателей. Эти уникальные электронные реле оснащены встроенной функцией сигнализации, и обладают широким диапазоном регулировки и высоким уровнем точности для самых требовательных систем. Возможность монтажа непосредственно под контакторами TeSys D и F для получения чрезвычайно компактных пускателей двигателей.... применения: - Промышленность, инфраструктура, строительство и т. д.:, Стандартная защита электродвигателя, Защита цепи, Защита от: перегрузки, заклинивания ротора электродвигателя и обрыва фазы..
Класс: Электронное реле защиты от перегрузки (ID: EC001080)
| ID характеристики | Описание | Значение | Единица измерения |
|---|---|---|---|
| EF000003 | Способ монтажа | EV003969 Обособленн. размещение | |
| EF003978 | Номин. напряжение питания цепи управления Us AC 50 Гц | 690...690 | В |
| EF003979 | Номин. напряжение питания цепи управления Us AC 60 Гц | 690...690 | В |
| EF006668 | Класс защиты | EV009222 Регулируемый/устанавливаемый (-ая) | |
| EF006819 | Тип подключения силовой электрич. цепи | EV000415 Винтовое соединение | |
| EF008211 | Регулируемый диапазон тока | 22...110 | А |
| EF008242 | Тип напряжения управления | EV000460 AC (перемен.) | |
| EF011940 | Ввод для перезапуска | Да | |
| EF011941 | Функция автоматического перезапуска | Нет | |
| EF011942 | Кнопка для функции перезапуска | Нет |
Характеристики
- [ith] условный тепловой ток на открытом воздухе 5 А для цепь сигнализации
- [ue] номинальное рабочее напряжение 690 В для Силовая цепь 660 V для цепь сигнализации
- [ui] номинальное напряжение изоляции Силовая цепь: 1000 В цепь сигнализации: 690 В
- [up] номинальное импульсное выдерживаемое на 6 кВ
- Вес нетто 0.6 кг
- Диапазон времени 1.5...4 min - automatic reset time
- Диапазон уставок тепловой защиты 22-110 А
- Класс тепловой перегрузки class 5…30
- Краткое название устройства LR9D
- Максимальная потребляемая мощность, вт 300 МВт
- Механическая стойкость вибрации 10…150 Гц: 6 g (ном.) в соответствии с IEC 60068-2-6 удары 11 ms: 15 gn в соответствии с IEC 60068-2-7
- Момент затяжки Цепь управления: 0.8 N.m в винтовой зажим Силовая цепь: 9 N.m в винтовой зажим
- Монтажная опора монтаж на панель рейка
- Наименование продукта TeSys LRD
- Область применения защита двигателя
- Рабочая высота 2000 м без ухудшения рабочих характеристик
- Рабочая температура окружающей среды -25-70 °C в соответствии с IEC 60255-8
- Серия TeSys
- Сертификаты IECEE CB Scheme UL CSA CCC
- Совместимость продукта LC1D50A LC1D38 LC1D25 LC1D40A LC1D80 LC1D65A LC1D115 LC1D95 LC1D32
- Соединения – клеммы Цепь управления: винтовой зажим 1 кабель 2.5-2.5 мм² - жесткость кабеля: Жесткий или гибкий - Без наконечника Силовая цепь: винтовой зажим 1 кабель 50-50 мм² - жесткость кабеля: Жесткий или гибкий - Без наконечника
- Соответствующий номинал предохранителя 5 А gG для цепь сигнализации 5 А BS для цепь сигнализации
- Стандарты EN/IEC 60947-4-1 EN/IEC 60947-5-1 UL 60947-4-1 UL 60947-5-1 CSA C22.2 No 60947-4-1 CSA C22.2 No 60947-5-1 GB/T 14048.4 GB/T 14048.5
- Температура окружающей среды при хранении -55-80 °C
- Тип продукта электронное тепловое реле защиты от перегрузки
- Уставка срабатывания 1.25 In в соответствии с IEC 60947-4-1
- Чувствительность к обрыву фазы phase difference > 40% 3-3 с в соответствии с IEC 60947-4-1
- Электрическая прочность изоляции 6 кВ 50 Гц в соответствии с IEC 60255-5
- Электромагнитная совместимость способность выдерживать импульсные перенапряжения: 2 кВ общий режим в соответствии с МЭК 61000-4-5 стойкость к электростатическому разряду: 8 кВ в соответствии с МЭК 61000-4-2 стойкость к излучаемым электромагнитным помехам: 10 В/м в соответствии с МЭК 61000-4-3 стойкость к быстрым переходным процессам: 2 кВ в соответствии с МЭК 61000-4-4
В наличии на складе: Ожидается поступление
0.00р.
- Ожидается поступление
- Код товара: LR9D110S
- Артикул: LR9D110S
