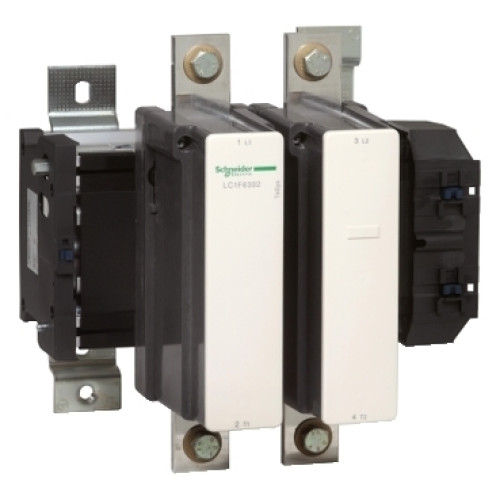

F 2Р (2 НО), AC1 1000 A, 380V 50/60 ГЦ,

Характеристики

• Weee На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
• [icw] номинальный кратковременно допустимый ток 5050 А в
• [ie] номинальный рабочий ток 1000 А 40 °C) в
• [ith] условный тепловой ток на открытом воздухе 1000 А в
• [ui] номинальное напряжение изоляции 1000 В в соответствии с IEC 60947-4-1 1500 В в соответствии с VDE 0110 группа C
• [up] номинальное импульсное выдерживаемое напряжение 8 кВ
• Время работы 40...80 мс включение 100...200 мс отключение
• Гарантия Срок гарантии на данное оборудование составляет 18 месяцев со дня ввода его в эксплуатацию, что подтверждается соответствующим документом, но не более 24 месяцев с даты поставки
• Директива ec rohs Соответствует
• Допустимая температура воздуха вокруг устройства -40-70 °C
• Защитное исполнение TH
• Информация об исключениях по регламенту rohs да
• Код совместимости LC1F
• Конфигурация главных контактов 2 Н.О.
• Краткое название устройства LC1F
• Максимальная частота коммутации 1200 цикл/ч в
• Механическая износостойкость 5 млн. циклов
• Момент затяжки цепь управления: 1.2 Н-м силовая цепь: 58 Н-м
• Монтажная опора монтаж на панель
• Мощность, рассеиваемая одним полюсом 120 Вт AC-1
• Наименование продукта TeSys F
• Напряжение цепи управления 380 V переменный ток 40...400 Hz
• Не содержит ртути да
• Номинальная отключающая способность 5040 А в соответствии с IEC 60947-4-1
• Описание полюсов 2P
• Потребляемая мощность при срабатывании 1650-1650 В·А 40...400 Hz 0.9 20 °C)
• Потребляемая мощность при удержании, в·а 22-22 В·А 40...400 Hz 0.9 20 °C)
• Пределы напряжения цепи управления находится в состоянии работы: 0,85...1,1 Uc 40...400 Hz 55 °C) отпускание: 0,25...0,5 Uc 40...400 Hz 55 °C)
• Применение контактора активная нагрузка
• Профиль кругооборота ENVEOLI1505009EN
• Рабочая высота 3000 м без ухудшения номинальных значений
• Рабочая температура -5-55 °C
• Регламент reach Содержание особо опасных веществ не превышает пороговую величину
• Регламент rohs китая Продукт вне сферы действия RoHS Китая. Декларация вещества дла сведения
• Серия TeSys
• Серия продукта TeSys F
• Сертификаты CCC ABS UL RMRoS LROS (Lloyds register of shipping) DNV RINA CB BV
• Соединения – клеммы цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²гибкий без наконечника цепь управления: винтовой зажим 2 кабель (-и) 1-4 мм²гибкий без наконечника цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²гибкий с кабельным наконечником цепь управления: винтовой зажим 2 кабель (-и) 1-2.5 мм²гибкий с кабельным наконечником цепь управления: винтовой зажим 1 кабель (-и) 1-4 мм²жесткий кабель без наконечника цепь управления: винтовой зажим 2 кабель (-и) 1-4 мм²жесткий кабель без наконечника силовая цепь: шина 2 кабель (-и) - сечение шины: 60 x 5 mm силовая цепь: болтовое соединение
• Соответствующий номинал предохранителя 1000 А gG в
• Среднее полное сопротивление 0.12 мОм - Ith 1000 А 50 Гц
• Стандарты JIS C8201-4-1 EN 60947-4-1 IEC 60947-1 IEC 60947-4-1 EN 60947-1
• Статус устойчивого продукта Грин Премиум продукция
• Температура окружающей среды при хранении -60-80 °C
• Теплоотдача 20-20 Вт
• Тип продукта контактор
• Тип цепи управления пер. ток в 40...400 Hz
• Экологическая отчетнсть ENVPEP1505009EN
