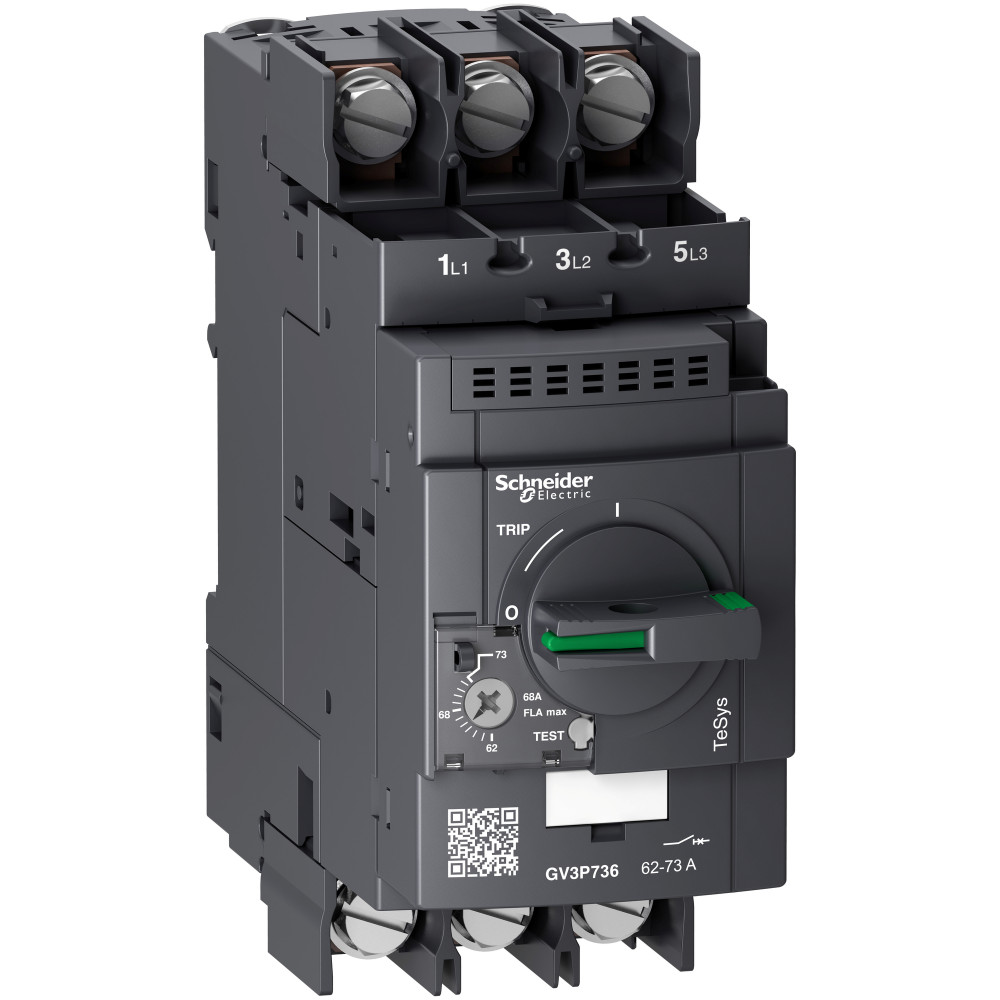

GV3P АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ С КОМБИНИРОВАННЫМ РАСЦЕПИТЕЛЕМ 62-73A EverLink
GV3P736
АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ С КОМБИНИРОВАННЫМ РАСЦЕПИТЕЛЕМ 62-73А КОЛЬЦ.НАКОНЕЧН.. диапазон: TeSys - наименование изделия: TeSys GV3 - краткое название устройства: GV3P - тип устройства или его аксессуаров: автоматический выключатель - область применения: двигатель - технология блока контроля и управления: термомагнитный. Преимущества: Надежное и безопасное подключение на долгое время, Гибкость применения благодаря дополнительным блокам, общим для серий GV2_GV3 на токи от 0 до 65 А, Повышенная компактность: ширина всего 55 мм, Простота и безопасность затяжки зажимов с помощью четырехмиллиметрового ключа Allen, Удобство монтажа на DIN_рейке благодаря двухпозиционному фиксатору, Эстетичный внешний вид кабельных соединений и экономия места благодаря кабельному вводу для подключения вторичных цепей, Новая запатентованная технология присоединения EverLink* обеспечивает постоянное качество зажима кабелей, Даже в случае текучести* проводников сила сжатия кабелей остаётся неизменной благодаря действию пружины силового соединителя.. применения: - Промышленные предприятия, инфраструктура, здания: Автоматические выключатели TeSys GV3 используются для управления и защиты электродвигателей в соответствии со стандартами IEC 947-2 и IEC 947-4-1.. *Запатентовано Schneider Electric..
Класс: Автоматический выключатель (автомат) защиты двигателя (ID: EC000074)
| ID характеристики | Описание | Значение | Единица измерения |
|---|---|---|---|
| EF000008 | Ширина | 55 | мм |
| EF000040 | Высота | 132 | мм |
| EF000049 | Глубина | 136 | мм |
| EF001364 | Номин. коммутируем. мощность при AC-3, 400 В | 37 | кВт |
| EF001387 | С интегрированным вспомогат. переключателем | Да | |
| EF001389 | Номин. продолжительный ток Iu | 73 | А |
| EF001390 | С встроенным расцепителем пониженного напряжения | Да | |
| EF001391 | Количество полюсов | 3 | |
| EF001435 | Номин. раб. напряжение | 230...690 | В |
| EF002336 | Диапазон установки расцепителя перегрузки | 62...73 | А |
| EF005474 | Степень защиты (IP) | EV006405 IP20 | |
| EF006233 | С термозащитой | Нет | |
| EF006819 | Тип подключения силовой электрич. цепи | EV000415 Винтовое соединение | |
| EF006976 | Тип элемента управления | EV000092 Кнопка/ручка поворотная | |
| EF007007 | Тип расцепителя | EV009462 Термомагнитный | |
| EF007025 | Номин. коммутируем. мощность при AC-3, 230 В | 18.5 | кВт |
| EF007049 | Номин. отключающая способность Icu при 400 В, AC | 50 | кА |
| EF007131 | Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания | 1120...1120 | А |
| EF007400 | Чувствительность к обрыву фазы | Нет | |
| EF008240 | Конструкция прибора | EV009311 Комплектное устройство в корпусе |
Характеристики
- [icu] номинальная предельная наибольшая отключающая способность 100 % в 230/240 V Переменный ток 50/60 Гц 60 % в 400/415 V Переменный ток 50/60 Гц 60 % в 440 В Переменный ток 50/60 Гц 50 % в 500 В Переменный ток 50/60 Гц 50 % в 690 В Переменный ток 50/60 Гц
- [ue] номинальное рабочее напряжение 690 В Переменный ток 50/60 Гц
- [up] номинальное импульсное выдерживаемое напряжение 6 кВ в соответствии с IEC 60947-2
- Вес нетто 0.96 кг
- Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Защитное исполнение TC
- Код совместимости GV3P
- Краткое название устройства GV3P
- Максимальная частота коммутации 25 цикл/ч
- Межполюсный шаг 17.5 мм без расширителей полюсов
- Механическая износостойкость 50000 циклы
- Механическая стойкость удары: 30 gn в течение 11 мс открытый в соответствии с IEC 60068-2-27 вибрации: 4 g (ном.), 5...300 Гц в соответствии с IEC 60068-2-6 удары: 5 g (ном.) в течение 11 мс закрытый в соответствии с IEC 60068-2-27
- Момент затяжки 6 Н-м в шины M6 6 Н-м в клеммы с кольцевыми наконечниками M6
- Мощность, рассеиваемая одним полюсом 8 Вт
- Наименование продукта TeSys GV3
- Номинальное напряжение изоляции 690 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2
- Номинальный ток 73 А
- Номинальный ток расцепителя 62-73 А
- Область применения двигатель
- Описание полюсов 3P
- Отключающая способность 50 кА Icu в 400/415 V Переменный ток 50/60 Гц 50 кА Icu в 440 В Переменный ток 50/60 Гц 12 кА Icu в 500 В Переменный ток 50/60 Гц 6 кА Icu в 690 В Переменный ток 50/60 Гц 65 кА Icu в 230/240 V Переменный ток 50/60 Гц
- Прямой разъем без
- Рабочая высота 0...3000 м
- Рабочая температура окружающей среды -20-60 °C
- Серия TeSys GV3 TeSys
- Сертификаты IECEE CB Scheme UL CSA CCC EAC ATEX BV LROS (Lloyds register of shipping) DNV-GL ABS
- Соответствие требованиям по изоляции да в соответствии с IEC 60947-1
- Способ установки 35 мм симметричная DIN-рейка: закреплены панель: привинченный (with 3 x M4 screws)
- Стандартное применение непрерывная в соответствии с IEC 60947-4-1
- Стандарты EN/IEC 60947-2 EN/IEC 60947-4-1 CSA C22.2 No 60947-4-1 UL 60947-4-1
- Степень защиты ik IK09
- Температура окружающей среды при хранении -40-80 °C
- Технология расцепителя Термомагнитный
- Тип продукта автоматический выключатель
- Тип сети Переменный ток
- Ток срабатывания электромагнитного расцепителя 1120-1120 А
- Чувствительность к обрыву фазы Да в соответствии с IEC 60947-4-1
- Электрическая износостойкость 20000 циклы для AC-3 в 415 В In
В наличии на складе: Ожидается поступление
0.00р.
- Ожидается поступление
- Код товара: GV3P736
- Артикул: GV3P736
