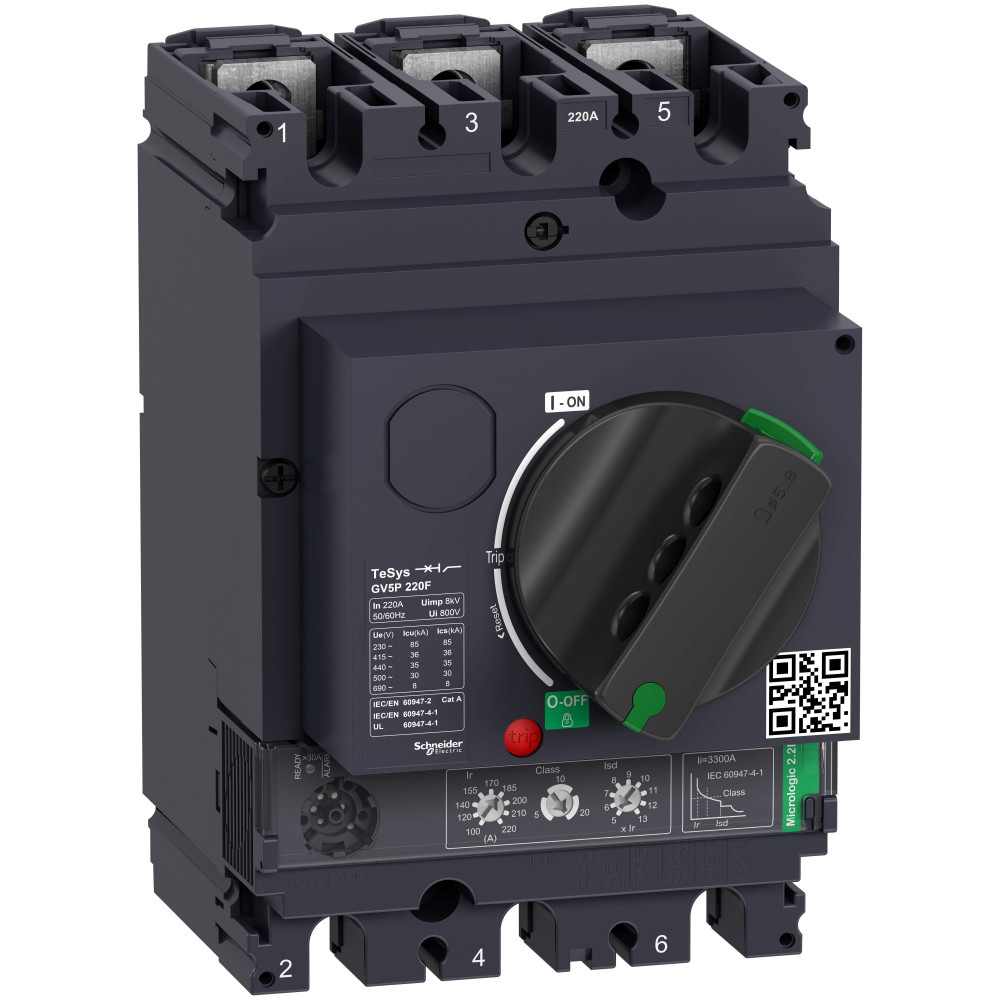

АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ GV5P С КОМБИНИРОВАННЫМ РАСЦЕПИТЕЛЕМ 220A 36kA

Характеристики

• [icu] номинальная предельная наибольшая отключающая способность 100 % в 400/415 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 100 % в 500 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 100 % в 660/690 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2
• [in] номинальный ток 220 А в 65 °C
• [ith] условный тепловой ток на открытом воздухе 220 А в соответствии с IEC 60947-4-1
• [ue] номинальное рабочее напряжение 690 В Переменный ток 50/60 Гц
• [up] номинальное импульсное выдерживаемое на 8 кВ
• Вес нетто 2.6 кг
• Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
• Информация о ремонтопригодности Подлежит замене
• Краткое название устройства GV5P
• Максимальная частота коммутации 25 цикл/ч
• Межполюсный шаг 35 мм без расширителей полюсов
• Механическая износостойкость 20000 циклы
• Механическая стойкость вибрации: +/- 1 mm 2...13,2 Гц в соответствии с IEC 60068-2-6 вибрации: 0,7 gn 13,2...100 Гц в соответствии с IEC 60068-2-6
• Момент затяжки 15 Н·м M8
• Мощность, рассеиваемая одним полюсом 17.6 Вт
• Наименование продукта TeSys GV5 TeSys Deca
• Номинальное напряжение изоляции 800 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2
• Область применения motor protection
• Описание полюсов 3P
• Отключающая способность 36 кА Icu в 400/415 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 30 кА Icu в 500 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2 8 кА Icu в 660/690 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2
• Прямой разъем без
• Рабочая высота 5000 м
• Рабочая температура окружающей среды -25-70 °C
• Серия TeSys GV5 TeSys Deca
• Сертификаты IECEE CB Scheme EAC (pending)
• Соединения – клеммы шины наконечники
• Соответствие требованиям по изоляции да в соответствии с EN/IEC 60947-2
• Стандартное применение непрерывная
• Стандарты EN/МЭК 60947-1 EN/IEC 60947-2 EN/IEC 60947-4-1 UL 60947-4-1 CSA C22.2 No 60947-4-1
• Степень защиты ik IK07 в соответствии с IEC 62262
• Температура окружающей среды при хранении -50-85 °C
• Технология расцепителя электронный
• Тип продукта motor circuit breaker
• Ток срабатывания электромагнитного расцеп 3300-3300 А
• Условия эксплуатации в соответствии с IACS E10
• Чувствительность к обрыву фазы Да в соответствии с IEC 60947-4-1
• Электрическая износостойкость 10000 циклы для AC-3 в 400/415 В In
