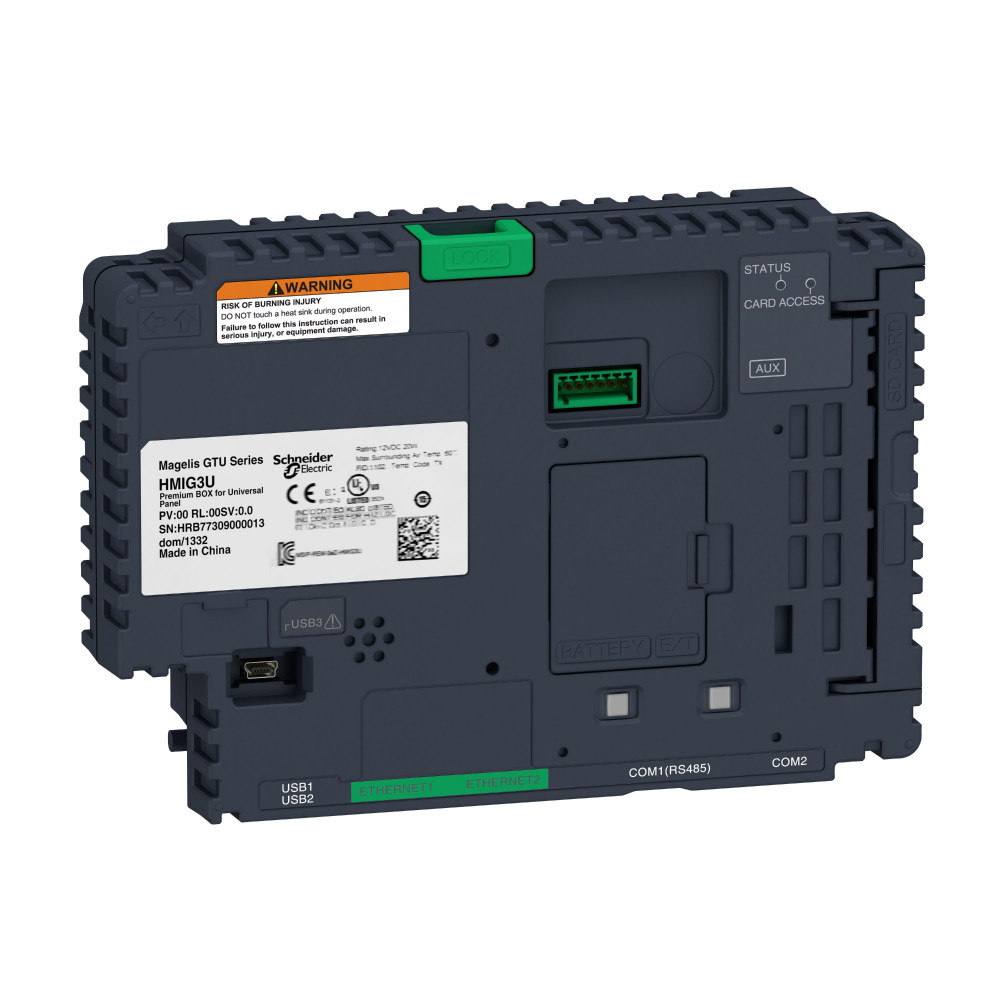

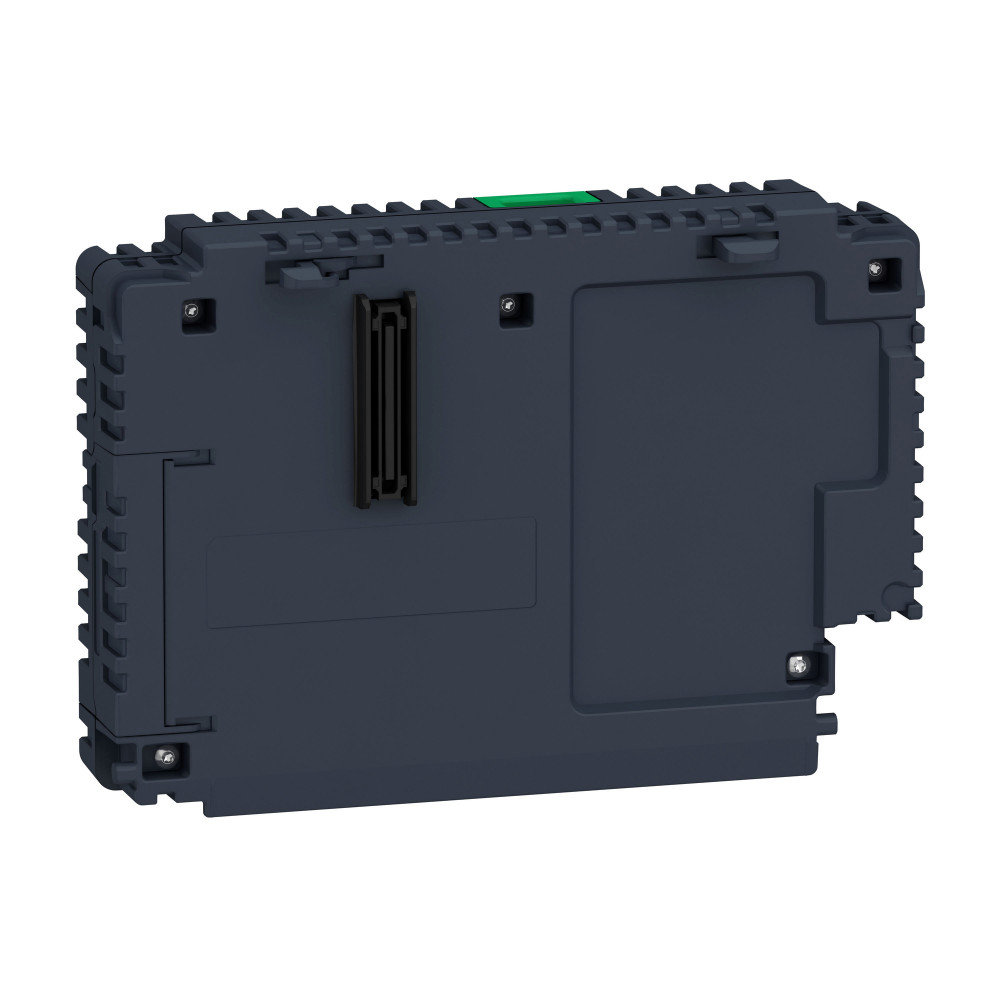

Универсал процес блок PremiumBOX для GTU
HMIG3U
Универсальный модульный блок Premium предназначен для создания передовых систем HMI вместе с универсальными панелями Magellis GTU. В нем есть светодиодный индикатор питания и кнопка блокировки для крепления модульного блока на дисплей. Высокопроизводительный процессор RISC для дисплея с малой задержкой и автоматизацией. Модульная конструкция с дисплеем Magellis GTU, обеспечивающим масштабируемость уровней обработки и размера дисплея, благодаря простой сборке дисплея и модуля . Два слота для SD карт, позволяющих использовать и хранить базу данных. Порты RS485 и Ethernet идеально подходят для контроля и управления сложными системами и установками.
Преимущества: Оптимизированная конструкция, не требующие обслуживания Panel PC. Модульная конструкция, полный спектр Box PC и Panel PC, включая высокопроизводительные модели. Кроме стандартных моделей из каталога, в серрии Magelis предлагаются промышленные ПК на заказ, с более чем 1 500 000 возможных конфигураций.
Применения: Любое промышленное применение, для необслуживаемых объектов
Преимущества: Оптимизированная конструкция, не требующие обслуживания Panel PC. Модульная конструкция, полный спектр Box PC и Panel PC, включая высокопроизводительные модели. Кроме стандартных моделей из каталога, в серрии Magelis предлагаются промышленные ПК на заказ, с более чем 1 500 000 возможных конфигураций.
Применения: Любое промышленное применение, для необслуживаемых объектов
Класс: Графическая панель (ID: EC001412)
| ID характеристики | Описание | Значение | Единица измерения |
|---|---|---|---|
| EF000218 | Глубина установочная (встраив.) | 45 | мм |
| EF001597 | Подходит для функций безопасности | Да | |
| EF002393 | Рабочая температура | 0...60 | °C |
| EF002991 | Тип питающего напряжения | EV000461 DC (постоян.) | |
| EF003017 | Поддержка протокола LON | Да | |
| EF003020 | Количество HW-интерфейсов Industrial Ethernet | 2 | |
| EF003021 | Количество HW-интерфейсов RS-232 | 2 | |
| EF003022 | Количество HW-интерфейсов RS-422 | 2 | |
| EF003023 | Количество HW-интерфейсов RS-485 | 4 | |
| EF003025 | Количество HW-интерфейсов USB | 3 | |
| EF003027 | Количество других HW-интерфейсов | 1 | |
| EF003050 | Поддержка протокола TCP/IP | Нет | |
| EF003051 | Поддержка протокола ASI | Да | |
| EF003052 | Поддержка протокола PROFIBUS | Да | |
| EF003053 | Поддержка протокола CAN | Да | |
| EF003054 | Поддержка протокола INTERBUS | Да | |
| EF003055 | Поддержка протокола KNX | Да | |
| EF003057 | Поддержка протокола MODBUS | Нет | |
| EF003058 | Поддержка протокола Data-Highway | Да | |
| EF003059 | Поддержка протокола DeviceNet | Да | |
| EF003060 | Поддержка протокола SUCONET | Да | |
| EF003062 | Поддержка протокола других шинных систем | Нет | |
| EF003105 | С цифров. клавиатурой | Да | |
| EF003106 | С буквенно-цифров. клавиатурой | Да | |
| EF003108 | Полезная память проекта/ пользовательская память | 512 | кБайт |
| EF003109 | С индикацией сообщения | Да | |
| EF003110 | С системой сообщений (включая буфер и подтверждение) | Да | |
| EF003111 | Возможна индикация технологической величины (выход) | Нет | |
| EF003112 | Возможна задание величин по умолчанию (вход) | Да | |
| EF003113 | С заложенными программами | Нет | |
| EF003115 | Возможен вывод на печать | Нет | |
| EF003116 | Количество языков онлайн | 10 | |
| EF003117 | Возможность загрузки дополнит. компонентов программного обеспечения | Да | |
| EF003118 | Степень защиты (IP), передняя сторона | EV006423 IP67 | |
| EF003121 | С интерфейсом SW | Нет | |
| EF003651 | Ширина передней части | 188 | мм |
| EF003652 | Высота передней части | 131 | мм |
| EF003972 | Возможность монтажа на рейку | Нет | |
| EF006657 | Поддержка протокола SERCOS | Да | |
| EF006662 | Поддержка протокола INTERBUS-Safety | Да | |
| EF007020 | Монтаж на стену/непосредственная установка | Нет | |
| EF007178 | Радиостандарт Bluetooth | Да | |
| EF007179 | Радиостандарт WLAN 802.11 | Да | |
| EF007298 | Задатчик связей вводы/вывода | Да | |
| EF007519 | Поддержка протокола AS-Interface Safety at Work | Да | |
| EF007520 | Поддержка протокола DeviceNet Safety | Да | |
| EF007521 | Поддержка протокола EtherNet/IP | Нет | |
| EF007522 | Поддержка протокола Foundation Fieldbus | Да | |
| EF007524 | Поддержка протокола PROFINET CBA | Да | |
| EF007525 | Поддержка протокола PROFINET IO | Да | |
| EF007526 | Поддержка протокола PROFIsafe | Да | |
| EF007527 | Поддержка протокола SafetyBUS p | Да | |
| EF007534 | Напряжение питания постоян. тока (DC) | 12...24 | В |
| EF008523 | Радиостандарт GPRS | Да | |
| EF008524 | Радиостандарт GSM | Да | |
| EF008525 | Радиостандарт UMTS | Да |
Характеристики
- [us] номинальное напряжение сети 12...24 В постоянный ток блок питания
- Вес нетто 0.9 кг
- Виброустойчивость постоянная амплитуда 3,5 мм (f = 5-9 Гц) в соответствии с EN/IEC 61131-2 9,8 м/с² (f = 9-150 Гц) в соответствии с EN/IEC 61131-2
- Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Имя процессора CPU RISC
- Информация о ремонтопригодности Подлежит ремонту
- Кол-во слотов для плат расширения 2 разъемы для SD карта
- Краткое название устройства Premium Box
- Оборудование для хранения данных 1 Гбайт SD-карта
- Описание памяти 256 MB RAM внутренний (2 x 13 mm board) 512 Кбайт NVRAM резервная память
- Относительная влажность 10-90 % без конденсата
- Пакет программного обеспечения Vijeo Designer время выполнения
- Порт ethernet 10BASE-T/100BASE-TX/1000BASE-T
- Протокол порта обмена данными Modbus Modbus TCP/IP Uni-Telway
- Рабочая высота 2000 м
- Рабочая температура окружающей среды 0-60 °C
- Серия Harmony GTU
- Сертификация CE cULus ATEX IEC-Ex RCM GL KC cUL EAC ABS BV CCS DNV LR RINA
- Совместимость серий продукта Harmony GTU
- Стандарты CSA C22,2 No 142 ANSI/ISA 12-12-01 UL 508 класс I деление 2 CSA C22.2 № 213 МЭК 61132-2
- Температура окружающего воздуха при хранении -20-60 °C
- Тип встроенных клемм Ethernet TCP/IP с 2 RJ45 COM1 последовательный канал RJ45 RS485, скорость передачи: 110...115200 бит/с COM1 последовательный канал RJ45 RS485, скорость передачи: 187.5 кбит/с COM2 последовательный канал SUB-D 9 RS232C/RS422/RS485, скорость передачи: 110...115200 бит/с COM2 последовательный канал SUB-D 9 RS232C/RS422/RS485, скорость передачи: 187.5 кбит/с дополнительный порт клеммный блок блок расширения карта полевой шины USB 2.0 порт с 2 USB типа A USB 2.0 порт мини B USB
- Тип охлаждения естественная конвекция
- Тип продукта базовый блок
- Электромагнитная совместимость испытание стойкости к с электролитическому разряду в соответствии с EN/МЭК 61000-4-2 уровень 3
В наличии на складе: Ожидается поступление
141100.00р.
- Ожидается поступление
- Код товара: HMIG3U
- Артикул: HMIG3U
