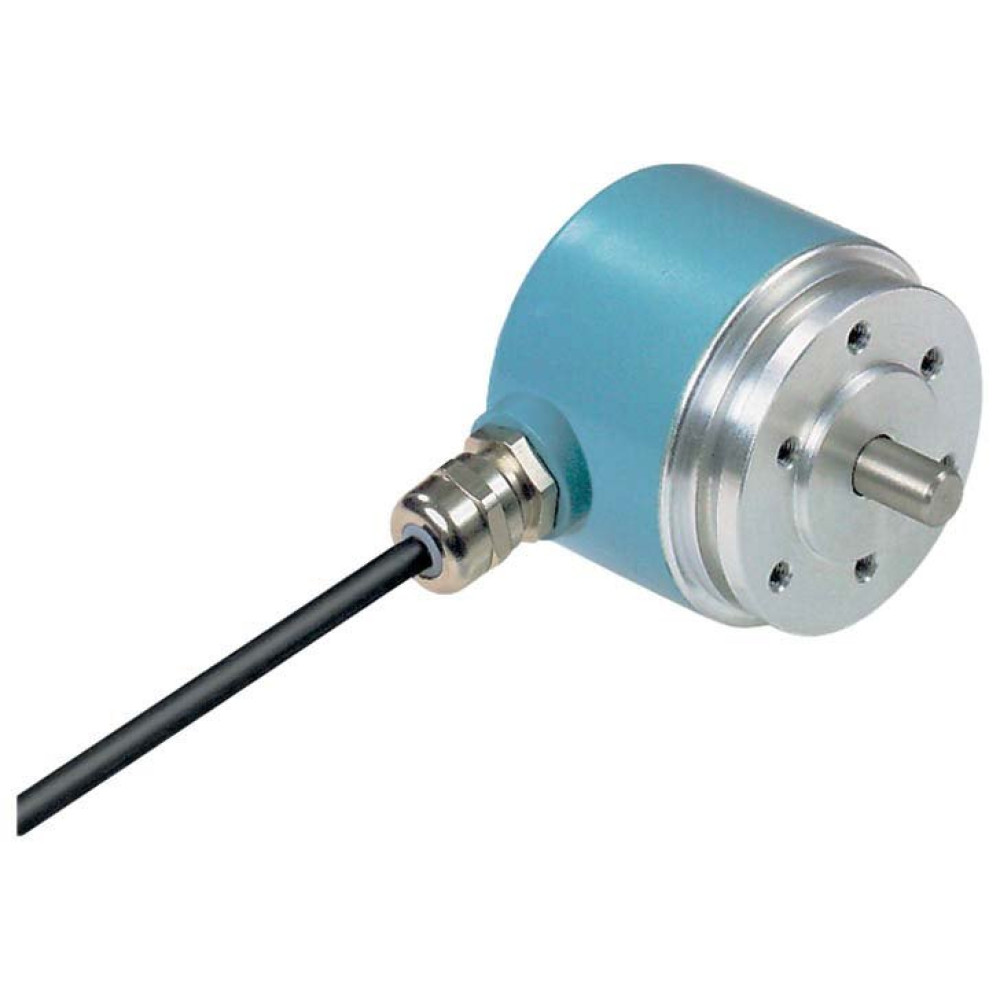

ИМПУЛЬСНЫЙ ДАТЧИК ПОЛОЖЕНИЯ 40MM
XCC1406PR03R
Импульсный датчик положения Ø 40мм, сплошной вал,360 точек, 5V RS422. серия продукта: OsiSense XCC - тип датчика положения: инкрементный датчик положения - наименование датчика положения: XCC - специальная область применения продукта: - - диаметр: 40 мм - диаметр вала: 6 мм - тип вала: сплошной вал - разрешение: 360 точек - выходной каскад: тип R - тип выходного каскада: driver 5V, RS422 - длина кабеля: 2 м - состав кабеля: 8 x 0,14 мм² - материал шкафа: zamak, алюминий. Преимущества: Более для коммуникационных сетей. Линейка инновационных инкрементальных энкодеров, которые открыты для полевой шины и гораздо проще для установки разрешения.... применения: Промышленность:, Упаковочное оборудование, резальные машины, роботы, краны, транспортировка материалов, торговые автоматы, типографии, непрерывные процессы, конвейерные системы....
Класс: Датчик поворота (ID: EC001486)
| ID характеристики | Описание | Значение | Единица измерения |
|---|---|---|---|
| EF000010 | Модель/исполнение | EV005991 Инкрементальный (шаговый) датчик положения | |
| EF000841 | Программируемый | Да | |
| EF001596 | Материал корпуса | EV000072 Алюминий | |
| EF003590 | Выходной сигнал датчика поворота | EV005994 F+B+0 | |
| EF003961 | Тип подключения | EV006625 Радиальный кабель | |
| EF003997 | Категория взрывобезопасности по газу | EV000494 Нет (без) | |
| EF003998 | Категория взрывобезопасности по пыли | EV000494 Нет (без) | |
| EF004017 | Стандарт интерфейса | EV003726 RS-422 | |
| EF005474 | Степень защиты (IP) | EV006419 IP54 | |
| EF006938 | Количество шагов на оборот | 360...360 | |
| EF006943 | Количество оборотов | 1...1 | |
| EF006968 | Тип датчика угла поворота вала | EV009501 Цельный (сплошной) вал | |
| EF007110 | Диаметр оси | 6...6 | мм |
| EF007513 | Способ передачи данных | EV000154 Прочее | |
| EF008238 | Принцип измерения | EV000428 Оптический |
Характеристики
- Вес нетто 0.355 кг
- Виброустойчивость 10 gn (частота= 10-500 Гц) в соответствии с IEC 60068-2-6
- Внешний диаметр кабеля 6 мм
- Выдерживаемая импульсная помеха 1 кВ, уровень 2 в соответствии с МЭК 61000-4-5
- Выходная частота 100-100 кГц
- Выходной каскад тип R
- Выходной уровень низкий уровень: 0,5 В максимум 20 мА высокий уровень: 2,5 В минимум 20 мА
- Диаметр 40 мм
- Диаметр вала 6 мм
- Допуск вала g7
- Значение момента 0.002 Н·м
- Максимальная нагрузка 1 daN осевой 2 daN радиальный
- Максимальное число оборотов 9000 об/мин
- Максимальный выходной ток 40 мА
- Материал вала нержавеющая сталь алюминий
- Материал основания сплав zamak алюминий
- Материал шкафа алюминий zamak
- Момент инерции вала 10 г/см²
- Наименование датчика положения XCC
- Номинальное напряжение питания [us] 5 В постоянный ток
- Остаточная пульсация 200 МВ
- Потребляемый ток 0...100 мА холостой ход
- Пределы напряжения питания 4.5-5.5 В постоянный ток
- Рабочая температура окружающей среды -20-80 °C
- Разрешение 360 точек
- Серия OsiSense XCC
- Состав кабеля 8 x 0,14 мм²
- Специальная область применения продукта -
- Стойкость к коммутационным помехам 1 кВ сигнальные порты уровень 3 в соответствии с МЭК 61000-4-4 2 кВ разъемы питания уровень 3 в соответствии с МЭК 61000-4-4
- Стойкость к электромагнитным полям 10 В/м уровень 3 в соответствии с МЭК 61000-4-3
- Стойкость к электростатическому разряду 4 кВ (Разряд при контакте) уровень 3 в соответствии с МЭК 61000-4-2 8 кВ (Выброс воздуха) уровень 3 в соответствии с МЭК 61000-4-2
- Температура окружающей среды при хранении -30-85 °C
- Тип выходного каскада driver 5V, RS422
- Тип датчика положения инкрементный датчик положения
- Тип управляющего вала сплошной вал
- Тип шарикоподшипников 688AZZ1
- Электрическое соединение кабель radial shielded
В наличии на складе: Ожидается поступление
0.00р.
- Ожидается поступление
- Код товара: XCC1406PR03R
- Артикул: XCC1406PR03R
