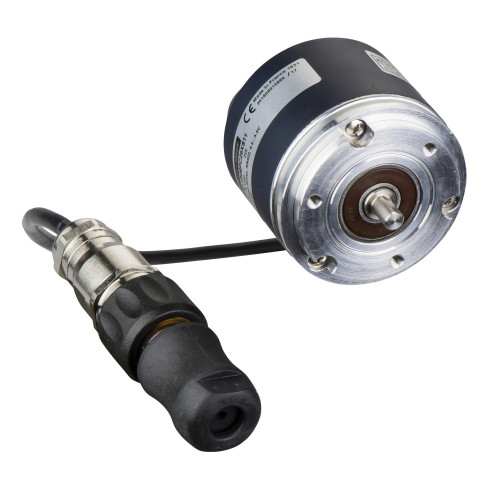

ИНКРЕМЕНТАЛЬНЫЙ ЭНКОДЕР, 58 ММ
XCC1506PC25XS11
Инкрементальный энкодер, 58 ММ XCC1506pC25XS11. серия продукта: OsiSense XCC
- тип датчика положения: инкрементный датчик положения
- наименование датчика положения: XCC
- диаметр: 58 мм сплошной вал
- материал шкафа: zamak, алюминий.
Преимущества: Более для коммуникационных сетей. Линейка инновационных инкрементальных энкодеров, которые открыты для полевой шины и гораздо проще для установки разрешения.
Применение: Упаковочное оборудование, резальные машины, роботы, краны, транспортировка материалов, торговые автоматы, типографии, непрерывные процессы, конвейерные системы.
Класс: Датчик поворота (ID: EC001486)
| ID характеристики | Описание | Значение | Единица измерения |
|---|---|---|---|
| EF000010 | Модель/исполнение | EV005991 Инкрементальный (шаговый) датчик положения | |
| EF000841 | Программируемый | Да | |
| EF001596 | Материал корпуса | EV000072 Алюминий | |
| EF003961 | Тип подключения | EV000154 Прочее | |
| EF003997 | Категория взрывобезопасности по газу | EV000154 Прочее | |
| EF003998 | Категория взрывобезопасности по пыли | EV000154 Прочее | |
| EF004017 | Стандарт интерфейса | EV000154 Прочее | |
| EF005474 | Степень защиты (IP) | EV006421 IP65 | |
| EF006943 | Количество оборотов | 9000...9000 | |
| EF007513 | Способ передачи данных | EV000154 Прочее | |
| EF008238 | Принцип измерения | EV000154 Прочее |
Характеристики
- Виброустойчивость 10 gn (частота= 55-2000 Гц) в соответствии с IEC 60068-2-6
- Выдерживаемая импульсная помеха 1 кВ, уровень 2 в соответствии с IEC 61000-4-5
- Выходная частота 300-300 кГц
- Выходной уровень низкий уровень: 0,5 В максимум 20 мА высокий уровень: 2,5 В минимум 20 мА
- Гарантия Срок гарантии на данное оборудование составляет 18 месяцев со дня ввода его в эксплуатацию, что подтверждается соответствующим документом, но не более 24 месяцев с даты поставки
- Диаметр 58 мм
- Диаметр вала 6 мм
- Директива ec rohs Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS)
- Допуск вала g7
- Значение момента 0.004 Н-м
- Информация об исключениях по регламенту rohs да
- Макс. выходной ток 40 мА
- Максимальная нагрузка 10 daN радиальный 5 daN осевой
- Максимальное число оборотов 9000 об/мин
- Материал вала нержавеющая сталь
- Материал основания алюминий сплав zamak
- Материал шкафа алюминий zamak
- Момент инерции вала 10 г/см²
- Наименование датчика положения XCC
- Не содержит особо опасных веществ согласно декларации reach да
- Не содержит ртути да
- Не содержит токсичных тяжелых металлов да
- Остаточная пульсация 500 mV
- Потребляемый ток 0...75 мА холостой ход
- Рабочая температура -30-100 °C
- Регламент reach Содержание особо опасных веществ не превышает пороговую величину
- Серия продукта OsiSense XCC
- Стойкость к коммутационным помехам 1 кВ сигнальные порты уровень 3 в соответствии с IEC 61000-4-4 2 кВ разъемы питания уровень 3 в соответствии с IEC 61000-4-4
- Стойкость к электромагнитным полям 10 В/м уровень 3 в соответствии с IEC 61000-4-3
- Стойкость к электростатическому разряду 4 кВ (разряд при контакте) уровень 3 в соответствии с IEC 61000-4-2 8 кВ (выброс воздуха) уровень 3 в соответствии с IEC 61000-4-2
- Температура окружающей среды при хранении -30-85 °C
- Тип датчика положения инкрементный датчик положения
- Тип защиты защита от короткого замыкания защита от включения с обратной полярностью
- Тип управляющего вала сплошной вал
- Тип шарикоподшипников 6000ZZ1
- Электрическое соединение 1 вилка M23 радиальный 12 контактов
В наличии на складе: Ожидается поступление
0.00р.
- Ожидается поступление
- Код товара: XCC1506PC25XS11
- Артикул: XCC1506PC25XS11
