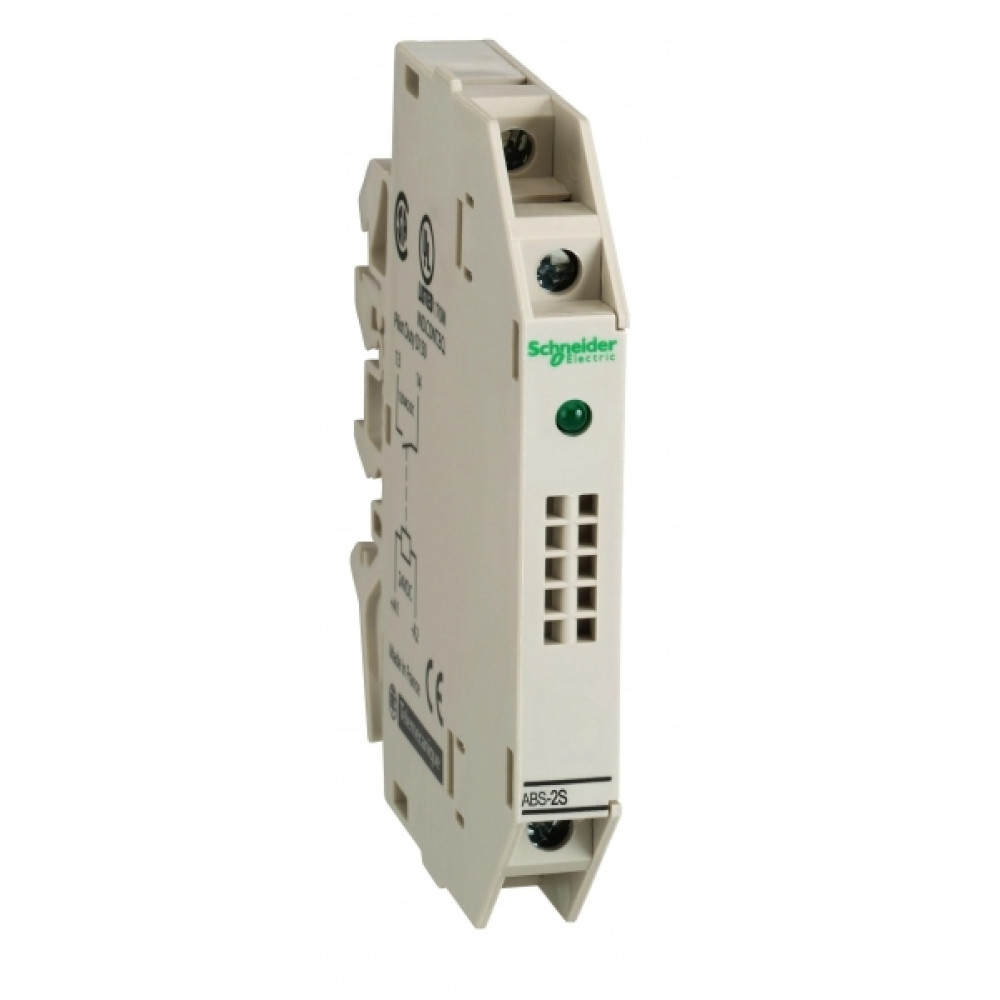

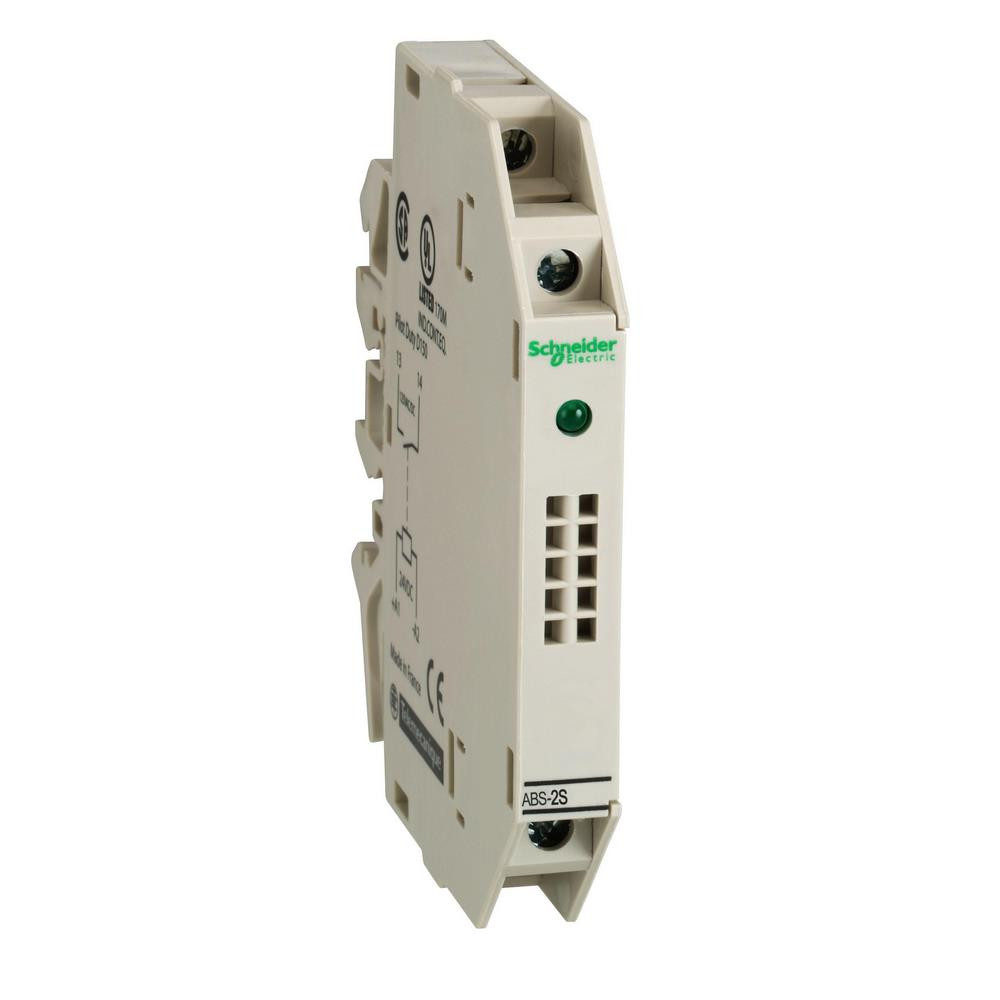

ИНТЕРФЕЙС СТАТИЧ ВЫХ 9,5ММ ~24-230В 2,3А

Характеристики

• Dv/dt 500 В/µs
• [ie] номинальный рабочий ток 1 А AC-15 в вертикальном положении, отдельно установленное в соответствии с IEC 60947-5-1 1.6 А AC-13 в вертикальном положении, отдельно установленное в соответствии с IEC 60947-5-1 1.6 А AC-14 в вертикальном положении, отдельно установленное в соответствии с IEC 60947-5-1 1.9 А AC-12 в вертикальном положении, отдельно установленное в соответствии с IEC 60947-5-1 0.5 А AC-12 в вертикальном положении, при соприкосновении с другими изделиями в соответствии с IEC 60947-5-1 0.5 А AC-13 в вертикальном положении, при соприкосновении с другими изделиями в соответствии с IEC 60947-5-1 0.5 А AC-14 в вертикальном положении, при соприкосновении с другими изделиями в соответствии с IEC 60947-5-1 0.5 А AC-15 в вертикальном положении, при соприкосновении с другими изделиями в соответствии с IEC 60947-5-1
• [in] максимальный номинальный ток 13.6 мА
• [ith] условный тепловой ток на открытом воздухе 2.3 А в 40 °C
• [uc] напряжение цепи управления 24 В
• [ue] номинальное рабочее напряжение 24...240 В
• [ui] номинальное напряжение изоляции 250 В в соответствии с VDE 0110 группа C 300 В в соответствии с IEC 60947-1
• Вес нетто 0.34 кг
• Виброустойчивость 5 gn (f = 10-150 Гц) в соответствии с IEC 60068-2-6
• Защита от включения с обратной полярностью Цепь управления: встроенный выходная цепь: встроенный
• Защитное исполнение TC
• Категория монтажа II в соответствии с IEC 60947-1
• Локальная индикация зеленый механ. указатель положения контактов и 1 состояние сигнала управления, индицируемое зеленым светодиодом
• Максимальный остаточный ток 2.5 мА
• Минимальная партия для продажи 5
• Минимальный коммутируемый ток 10 мА
• Напряжение отпускания 3 В 1.5 В
• Переход через напряжение 0 в 50 В пик.
• Пределы напряжения цепи управления 28.8 В
• Предельный уровень напряжения (состояние 0) 5.3 В
• Предельный уровень напряжения (состояние 1) 16.9 В
• Размер шага в ширину 9.5 мм
• Серия интерфейс для дискретных сигналов
• Сертификаты UL LROS (Lloyds register of shipping) DNV CSA BV
• Сечение кабеля 0.34-2.5 мм², 1 или 2 провода гибкий С кабельным наконечником клеммный блок с винтовыми зажимами 0.27-4 мм², 1 провод жесткий 0.6-2.5 мм², 1 или 2 провода гибкий Без наконечника
• Стандарты IEC 60947-5-1
• Текущее состояние 0 гарантировано 2 mA
• Текущее состояние 1 гарантировано 8.3 mA
• Температура окружающей среды -25-70 °C при Us -5-55 °C неограниченное использование
• Температура окружающей среды при хранении -40-80 °C
• Тип выходного тока пер. ток
• Тип контактов 1 Н.З.
• Тип продукта тонкий интерфейсный модуль с полупроводниковыми выхо
• Тип сети пост. ток
• Электрическая прочность изоляции 2500 В между подключенным интерфейсом и землей в течение 1 ми 4000 В между каналами ввода-вывода в течение 1 мин.
• Электромагнитная совместимость испытание стойкости к электромагнитному полю: уровень 3 10 В/м в диапазоне 27...1000 МГц в соответствии с МЭК 61000-4-3 испытание стойкости к с электролитическому разряду: уровень 3 8 kV в соответствии с МЭК 61000-4-2 тест на стойкость к коммутационным помехам: уровень 3 на входе/выходе 1 кВ в соответствии с МЭК 61000-4-4 тест на стойкость к коммутационным помехам: уровень 3 в цепи питания 2 кВ в соответствии с МЭК 61000-4-4 Тест на стойкость к импульсному перенапряжению 1,2/50 мк в соответствии с IEC 60947-1
