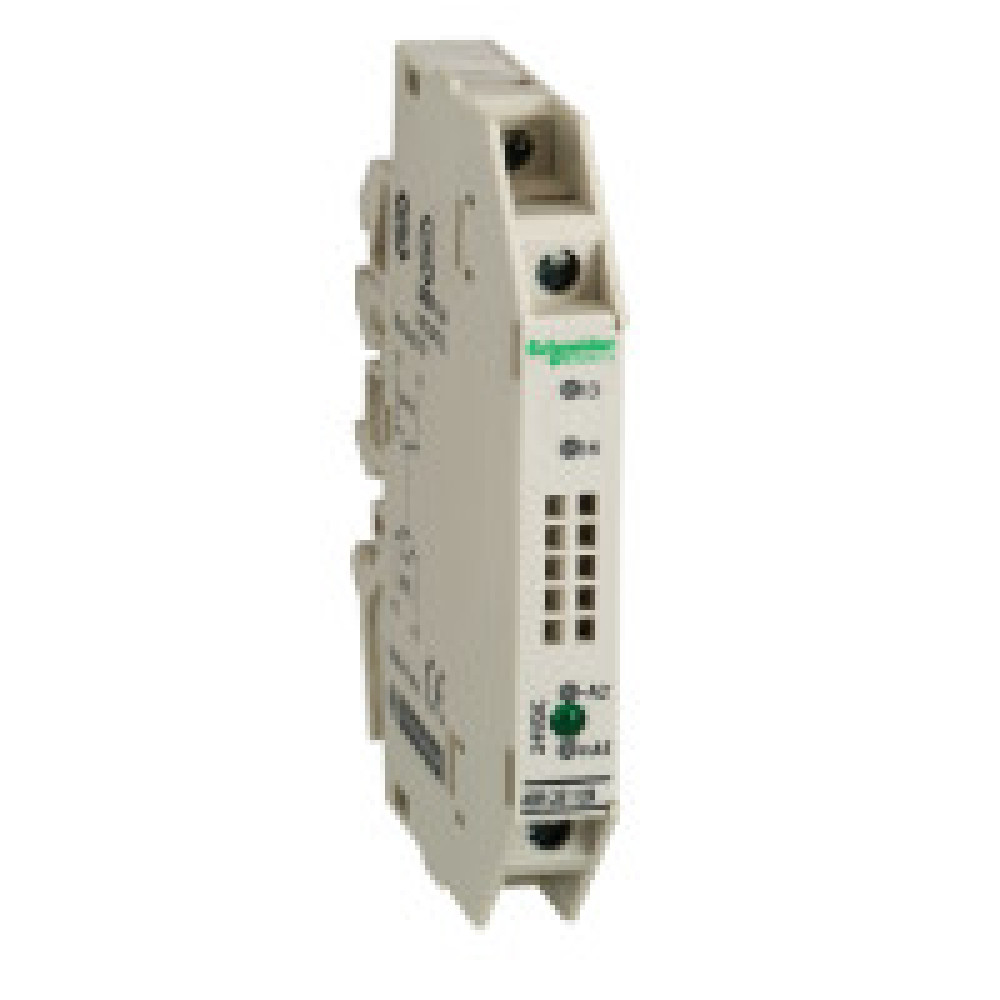

ИНТЕРФЕЙС ВХ 1НЗ 9,5ММ 24В

Характеристики

• Cтепень защиты ip IP20 в соответствии с IEC 60529
• [icw] номинальный рабочий ток 1 А DC-12 Ue: 24 В на 1000000 циклы в соответствии с IEC 60947-5-1 0.5 А AC-14 Ue: 127 V на 1000000 циклы в соответствии с IEC 60947-5-1 0.5 А AC-15 Ue: 127 V на 1000000 циклы в соответствии с IEC 60947-5-1 1 А AC-12 Ue: 127 V на 1000000 циклы в соответствии с IEC 60947-5-1 1 А DC-13 Ue: 24 В на 1000000 циклы в соответствии с IEC 60947-5-1
• [in] номинальный ток <= 0.0195 А
• [ith] условный тепловой ток на открытом воздухе 1 А в соответствии с IEC 60947-1
• [uc] напряжение цепи управления 24 V
• [ue] номинальное рабочее напряжение <= 127 V переменный ток в соответствии с IEC 60947-5-1 для встроенные контакты <= 100 V постоянный ток в соответствии с IEC 60947-5-1 для встроенные контакты
• [ui] номинальное напряжение изоляции 300 В в соответствии с IEC 60947-1 250 В в соответствии с VDE 0110 группа C
• Виброустойчивость 3 gn (f = 10...150 Гц) в соответствии с IEC 60068-2-6
• Время дребезга контакта <= 5 мс
• Время работы <= 6 мс между снятием напряжения с катушки и замыканием Н.О. контакта постоянный ток <= 10 мс между подачей напряжения на катушку и замыканием Н.О. контакта постоянный ток
• Защита от включения с обратной полярностью Встроенный для цепь управления
• Защитное исполнение TC
• Категория монтажа II в соответствии с IEC 60947-1
• Количество на один комплект Комплект из 5 шт.
• Макс. коммутируемое напряжение 140 В переменный ток 125 В постоянный ток
• Масса продукта 0.032 кг
• Механическая износостойкость >= 20000000 циклы
• Минимальное коммутируемое напряжение 5 В
• Минимальный коммутируемый ток 1 мА
• Монтажная опора Несимметричная DIN рейка Симметричная DIN рейка Комбинированная рейка
• Напряжение отпускания <= 3.8 В
• Порог срабатывания 16.9 В
• Пределы напряжения цепи управления 28.8 V
• Рабочая высота <= 3000 м
• Рабочая температура -5...55 °C от 0,85....1,1 Us -5...40 °C неограниченное использование -25...70 °C при Us
• Размер шага в ширину 9.5 мм
• Рассеиваемая мощность, вт 0.45 Вт
• Семейство продуктов Интерфейс для дискретных сигналов
• Сертификация UL DNV CSA BV LROS (Lloyds register of shipping)
• Сечение кабеля 0.34...2.5 мм², 1 или 2 провода гибкий с кабельным наконечником 0.27...4 мм², 1 провод жесткий 0.6...2.5 мм², 1 или 2 провода гибкий без наконечника
• Сигнализация 1 светодиод указание состояние сигнала управления
• Стандарты IEC 60947-5-1
• Стойкость к кратковременным исчезновениям напряжения питания 1 мс
• Температура окружающего воздуха при хранении -40...80 °C
• Тип изделия или компонента Тонкий интерфейсный модуль с электромеханическими релейными входами
• Тип клемм Клеммный блок с винтовыми зажимами
• Тип контактов 1 Н.О.
• Тип цепи управления Пост. ток
• Ток удержания 2 мА
• Электрическая надежность 1.0E-8
• Электрическая прочность изоляции 2500 В между подключенным интерфейсом и землей 750 В между разомкнутыми контактами 2000 В между цепями катушки и контактов
• Электромагнитная совместимость Тест на стойкость к коммутационным помехам уровень 3, в цепи питания 2 кВ в соответствии с IEC 61000-4-4 Испытание стойкости к с электролитическому разряду уровень 3, 8 kV в соответствии с IEC 61000-4-2 Тест на стойкость к импульсному перенапряжению 1,2/50 мкс, 0,5 кВ для U > 50 В в соответствии с IEC 947-1 Испытание стойкости к электромагнитному полю уровень 3, 10 В/м в диапазоне 27...1000 МГц в соответствии с IEC 61000-4-3 Тест на стойкость к импульсному перенапряжению 1,2/50 мкс, 1,5 кВ для U > 150 В в соответствии с IEC 947-1 Тест на стойкость к импульсному перенапряжению 1,2/50 мкс, 2,5 кВ для U < 300 В в соответствии с IEC 947-1 Тест на стойкость к коммутационным помехам уровень 3, на входе/выходе 1 кВ в соответствии с IEC 61000-4-4
