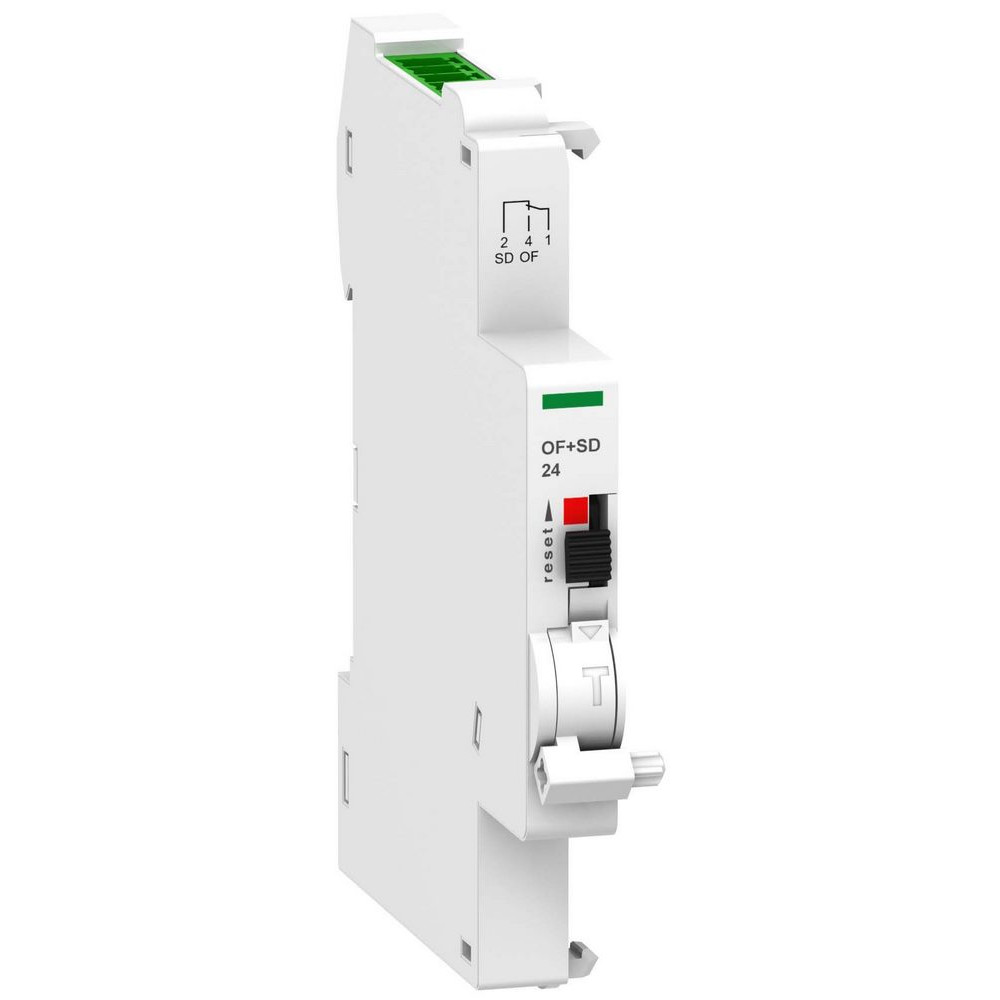

iOF+SD24 доп. устр. сигнализации (Ti24) для C60,C120,C60H-D
A9N26899
iOF+SD24 доп. устр. сигнализации (Ti24) для C60,C120,C60H-D. Вспомогательные электрические устройства используются совместно с аппаратами Multi9 и специальными сериями автоматических выключателей C120 и С60H-DC. Они устанавливаются защёлкиванием слева от соответствующего аппарата. Вспомогательное устройство iOF/SD24 может передавать данные о состоянии контакта или об аварийном отключении устройства SD на Acti 9 Smartlink или на программируемый логический контроллер через интерфейс Ti24.
Класс: Дополнительное оборудование для модульной аппаратуры распределительного щита (ID: EC001286)
| ID характеристики | Описание | Значение | Единица измерения |
|---|---|---|---|
| EF000228 | Номин. напряжение | 24 | В |
| EF002581 | Прилагается при поставке | Нет | |
| EF003569 | Габаритная ширина (TE) | 0.5 | |
| EF006706 | Номин. коммутируем. ток | 0.1 | А |
| EF007613 | Количество сигнальных контактов | 1 | |
| EF007826 | Уснанавливается на устройство: | EV009775 Диффавтомат и модульный автоматический выключатель | |
| EF008146 | Тип дополнит. устройства | EV009833 Вспомогат./сигнальный выключатель (контакт) | |
| EF008242 | Тип напряжения управления | EV000461 DC (постоян.) | |
| EF008255 | Количество нормально замкнутых (НЗ) контактов | 1 | |
| EF008256 | Количество нормально разомкнутых (НО) контактов | 1 | |
| EF008727 | С функцией автоматического тестирования тока утечки | Да | |
| EF008729 | Подходит для макс. количества полюсов главного устройства | 4 | |
| EF008730 | Подходит для макс. тока главного устройства | 125 | А |
Характеристики
- Weee На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
- [in] номинальный ток 2-100 мА в 24 В постоянный ток +/- 20 %
- [ui] номинальное напряжение изоляции 500 В в соответствии с IEC 60664-1
- [up] номинальное импульсное выдерживаемое напряжение 6 кВ в соответствии с IEC 60664-1
- Гарантия Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Директива ec rohs Соответствует
- Длина зачистки проводов 10 мм
- Индикатор наличия напряжения механический указатель
- Информация о ремонтопригодности Подлежит замене
- Информация об исключениях по регламенту rohs да
- Исполнение выключателя стационарный
- Качественные этикетки CE
- Код совместимости OF+SD 24
- Краткое название устройства OF + SD 24
- Монтажная опора DIN-рейка
- Не содержит особо опасных веществ согласно декларации reach да
- Не содержит ртути да
- Не содержит токсичных тяжелых металлов да
- Относительная влажность 93-93 % в 40-40 °C
- Подготовка к работе в тропических условиях 2 в соответствии с IEC 60947-5-1
- Профиль кругооборота ENVEOLI1505007EN
- Рабочая температура -25-70 °C
- Регламент reach Содержание особо опасных веществ не превышает пороговую величину
- Регламент rohs китая Декларация по умолчанию (продукт вне сферы действия RoHS Китая)
- Сегмент рынка малые коммерческие предприятия рынок жилья
- Серия Acti 9 Clario Librio Prodis
- Серия продукта C40 ID DPN Vigi DPN Librio ProDis I-NA ITG40 C120 C60 Clario DT60 DT40
- Совместимость продукта IDc DT40 DPN Vigi C60H-DC C60 с ПЛК SW60-DC C120NA-DC ITG40 DT60 ID C40 C60PV-DC C40 iDPN C120 C60NA-DC
- Совместимость серий продукта Acti 9 DPN Vigi Acti 9 RCCB-ID разъемы Ti24 Acti 9 C60H-DC Acti 9 C60PV-DC Acti 9 C40 Acti 9 ID C40 Acti 9 C120 Acti 9 DT40 Acti 9 DT60 Acti 9 IDc Acti 9 C120NA-DC Acti 9 DPN Acti 9 iDPN Acti 9 ITG40 Acti 9 SW60-DC Acti 9 C60NA-DC
- Соединения – клеммы подпружиненная клемма Ti24 (сверху) 1 кабель (-и) 0.5-1.5 мм² - жесткий подпружиненная клемма Ti24 (сверху) 1 кабель (-и) 0.5-1.5 мм² - гибкий
- Состав сигнальных контактов 1 Н.О. + 1 Н.З.
- Стандарты IEC 60947-5-4 IEC 60947-5-1
- Статус устойчивого продукта Грин Премиум продукция
- Температура окружающей среды при хранении -40-85 °C
- Тип продукта контакт ОЗ или контакт неисправности с интерфейсом ПЛК
- Шаг 9 мм 1
- Экологическая отчетнсть ENVPEP1505007EN
- Электрическая износостойкость 20000 циклы в соответствии с IEC 60947-5-4
В наличии на складе: 60 шт.
1420.00р.
- На складе
- Код товара: A9N26899
- Артикул: A9N26899
